Каталог запасных частей к технике: Балканкар Рекорд ДВ-1784 (2002). Подвеска двигателя
25
26
26
26
27
27
27
28
28
29
30
32
34
35
36
37
38
40
41
41
42
42
43
44
44
44
44
45
46
47
48
48
48
49
50
51
52
53
54
54
55
56
57
58
1
2
2
2
2
2
2
3
3
3
3
3
3
3
5
5
5
6
7
7
8
8
8
8
8
8
9
10
11
13
13
14
14
15
15
15
15
16
17
17
18
19
20
21
22
23
24
59
60
1788.33.37.04.00.00
1788.33.37.04.00.00-01
1788.33.37.04.00.00-02

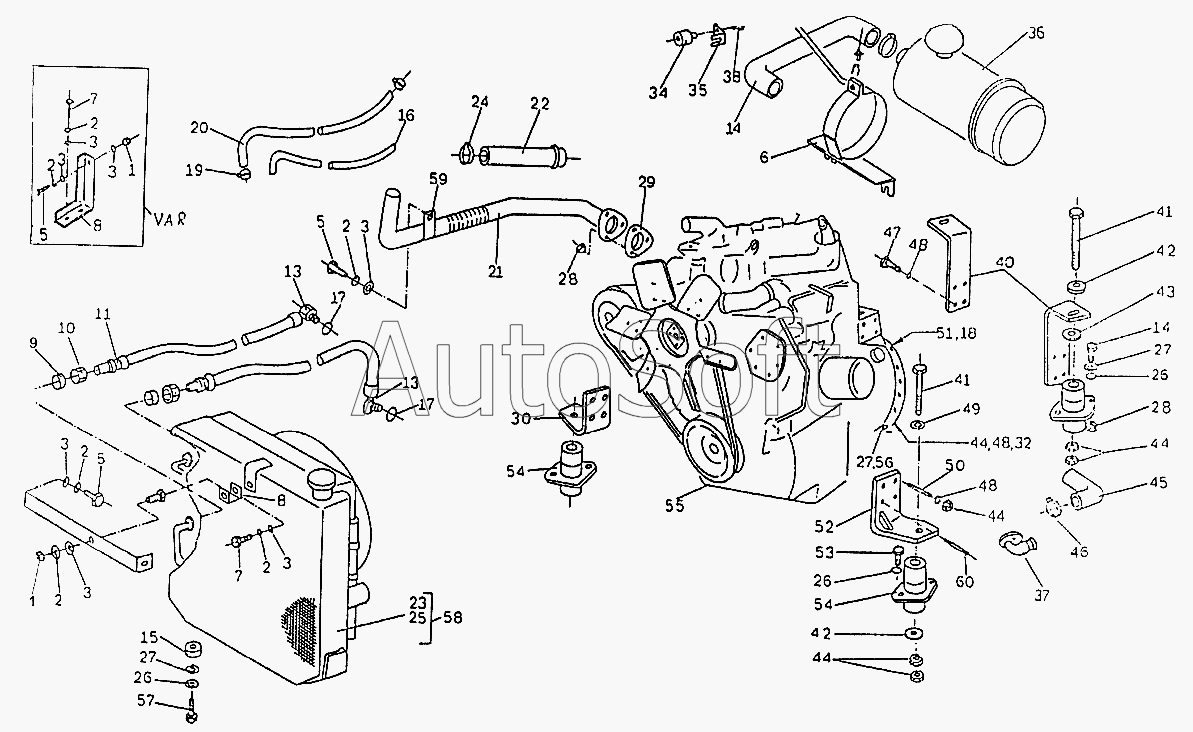

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1788.33.37.04.00.00 | 1***0 | Подвеска двигателя | |
| 1788.33.37.04.00.00-01 | 1***1 | Подвеска двигателя | |
| 1788.33.37.04.00.00-02 | 1***2 | Подвеска двигателя | |
| 1 | [***] | Гайка М8-5 БДС744-91 | |
| 2 | [***] | Шайба 2-8Н БДС833-82 | |
| 3 | [***] | Шайба М8 БДС14494-78 | |
| 4 | 1***1 | Опора | |
| 5 | [***] | Болт 1 М8х20-5.6 БДС1230-85 | |
| 6 | 1***0 | Стойка | |
| 7 | [***] | Болт БДС1230-85 | |
| 8 | 1***1 | Кронштейн | |
| 8 | 1***5 | Кронштейн | |
| 8 | 1***1 | Кронштейн | |
| 9 | [***] | Кольцо II 12 ОН04 55874-84 | |
| 10 | [***] | Накидная гайка II Е12 ОН04 55874-84 | |
| 11 | [***] | Гибкое соединение СГ 10Гх18-Нцх12-1200/19 ОН04 51484-83 | |
| 12 | [***] | Болт 1 М8х14-5.6 БДС1230-85 | |
| 13 | 1***1 | Пробка редукционная | |
| 14 | 1***1 | Шланг | |
| 15 | 1***2 | Втулка прокладочная | |
| 15 | 1***1 | Втулка прокладочная | |
| 15 | 1***2 | Втулка прокладочная | |
| 15 | 1***3 | Втулка прокладочная | |
| 16 | [***] | Шланг Б-0,63-8,0 (L=450) БДС6735-90 | |
| 17 | [***] | Кольцо 1А 12х16 БДС3609-73 | |
| 18 | 1***3 | Планка стопорная | |
| 19 | [***] | Скоба БДС8648-85 | |
| 20 | [***] | Шланг Б-0,6-8,0 (L=700) БДС6735-90 | |
| 21 | 1***0 | Труба выпускная в сборе | |
| 22 | 1***8 | Выходной шланг | |
| 23 | [***] | Радиатор КтМ1767 | |
| 24 | [***] | Скоба В56,5-63 БДС8648-85 | |
| 25 | 1***5 | Кожух | |
| 26 | [***] | Шайба 2-10Н БДС833-82 | |
| 27 | [***] | Шайба М10 БДС14494-78 | |
| 28 | [***] | Гайка М10-5 БДС744-91 | |
| 29 | 1***5 | Уплотнение | |
| 30 | 1***0 | Кронштейн левый в сборе | |
| 31 | [***] | Скоба В61,5-68 БДС8648-85 | |
| 32 | [***] | Болт 1 М12х50-5.6 БДС1232-86 | |
| 33 | 1***2 | Наконечник | |
| 34 | [***] | Индикатор КтМ2071 | |
| 35 | 1***4 | Плита | |
| 36 | 4***6 | Воздушный очиститель ВСИБ | |
| 37 | 1***8 | Колено | |
| 38 | 1***5 | Наконечник | |
| 39 | 1***3 | Шланг | |
| 40 | 1***0 | Кронштейн в сборе | |
| 41 | [***] | Болт 1 М12х130-5.6 БДС2551-71 | |
| 42 | [***] | Шайба М12 БДС14494-78 | |
| 43 | 1***6 | Шайба регулирующая | |
| 44 | [***] | Гайка М12-5 БДС744-91 | |
| 45 | 1***4 | Впускной шланг | |
| 46 | [***] | Скоба 50,5-57 БДС8648-85 | |
| 47 | [***] | Болт 1 М12х25-5.6 БДС1232-86 | |
| 48 | [***] | Шайба 2-12Н БДС833-82 | |
| 49 | 1***3 | Шайба | |
| 50 | 1***7 | Шпилька | |
| 51 | [***] | Болт 1 М6х25-8.8 БДС1230-85 | |
| 52 | 1***0 | Кронштейн правый в сборе | |
| 53 | [***] | Винт М10х35-5.6 БДС2171-83 | |
| 54 | 1***0 | Амортизатор в сборе | |
| 55 | 3***5 | Двигатель Д3900К | |
| 56 | [***] | Болт 1 М12х35-5.6 БДС1232-86 | |
| 57 | [***] | Болт 1 М10х45-5.6 БДС1230-85 | |
| 58 | 1***0 | Радиатор | |
| 59 | 1***0 | Держатель | |
| 60 | 1***1 | Шпилька |
