Каталог запасных частей к технике: Балканкар Рекорд ЕП-006.2 (2002). Тормозная система
1
2
3
3
4
4
5
5
6
6
7
8
9
9
10
11
12
13
15
15
16
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
38
38
39
39
39
39
39
40
40
40
40
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
57
58
59
60
61
62
63
64
65
66
67
68
71

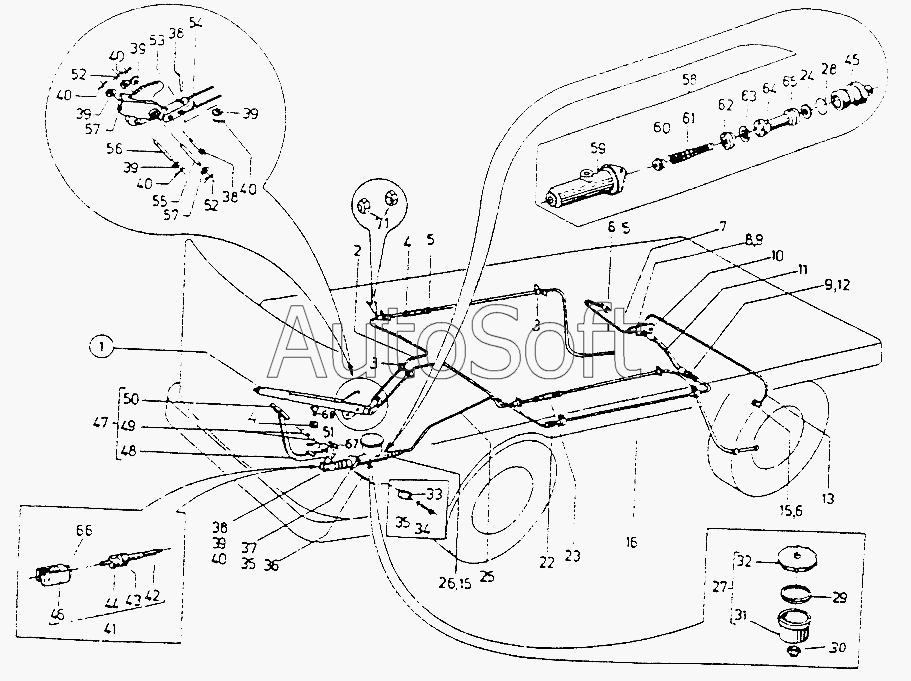

011.2.12.00.00
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 011.2.12.00.00 | 0***0 | Тормозная система | |
| 1 | 5***0 | Ручной тормоз в сборе | |
| 2 | 0***0 | Трос тормозной передний | |
| 3 | 0***0 | Вилка стопорная | |
| 4 | [***] | Гайка М8-Б БДС744-63 | |
| 5 | [***] | Гайка М8-LН-5 БДС744-83 | |
| 6 | 0***6 | Штуцер | |
| 7 | 0***0 | Труба задняя правая в сборе | |
| 8 | 0***4 | Тройник фланцевый | |
| 9 | 3***2 | Контргайка 4 | |
| 10 | 0***2 | Планка | |
| 11 | 0***0 | Резиновое соединение | |
| 12 | 3***2 | Контргайка 4 | |
| 13 | 0***0 | Труба задняя левая в сборе | |
| 15 | [***] | Кольцо II А12х18 БДС3609-73 | |
| 16 | О***0 | Труба средняя в сборе | |
| 22 | 3***2 | Контргайка 4 | |
| 23 | 0***4 | Обтяжка | |
| 24 | 1***2 | Ограничительная шайба | |
| 25 | 0***0 | Труба передняя в сборе | |
| 26 | 1***3 | Штуцер | |
| 27 | 6***0 | Резервуар в сборе | |
| 28 | 7***1 | Кольцо предохранительное | |
| 29 | 6***2 | Уплотнение | |
| 30 | [***] | Кольцо II А22х29 БДС3609-73 | |
| 31 | 6***0 | Корпус | |
| 32 | 6***1 | Крышка | |
| 33 | 0***9 | Планка | |
| 34 | [***] | Болт 16-8g БДС1232-72/5.6 | |
| 35 | [***] | Шайба 2 8Н БДС833-62 | |
| 36 | 0***1 | Ось | |
| 37 | [***] | Болт I 8х20-8g БДС1232-72/5.6 | |
| 38 | [***] | Ось 10х40/30 БДС5262-73/5.6 | |
| 39 | [***] | Шайба М10 БДС14449-78 | |
| 40 | [***] | Шплинт 2,5х20 БДС55-77 | |
| 41 | 0***0 | Поршень в сборе | |
| 42 | 0***1 | Наконечник | |
| 43 | [***] | Штифт цилиндрический 3h111х20 БДС1930-77 | |
| 44 | 1***4 | Ограничитель | |
| 45 | 7***6 | Предохранитель | |
| 46 | 1***5 | Вилка | |
| 47 | 0***0 | Педаль | |
| 48 | 0***0 | Педаль | |
| 49 | 0***6 | Втулка подшипника | |
| 50 | 6***1 | Подножка резиновая | |
| 51 | 0***5 | Пружина | |
| 52 | [***] | Шплинт 4х28 БДС55-77 | |
| 53 | 0***4 | Вилка | |
| 54 | 0***5 | Ролик | |
| 55 | [***] | Ось 16х65/55 БДС5282-73/5.6 | |
| 56 | [***] | Ось 10х65/53 БДС5282-73/5.6 | |
| 57 | [***] | Шайба БДС14494-78 | |
| 58 | 7***0 | Главный тормозной цилиндр 25 | |
| 59 | 7***5 | Цилиндр | |
| 60 | 7***0 | Клапан в сборе | |
| 61 | 7***0 | Пружина в сборе | |
| 62 | 7***4 | Стаканная манжета | |
| 63 | 7***7 | Пластинчатая шайба | |
| 64 | 1***1 | Поршень | |
| 65 | 7***3 | Манжета | |
| 66 | [***] | Гайка М10-04 БДС1262-83 | |
| 67 | [***] | Пресс-масленка БДС1640-73 | |
| 68 | [***] | Болт М8х25-8g БДС1232-75/5.6 | |
| 71 | [***] | Гайка М16-04 БДС1262-83 |
