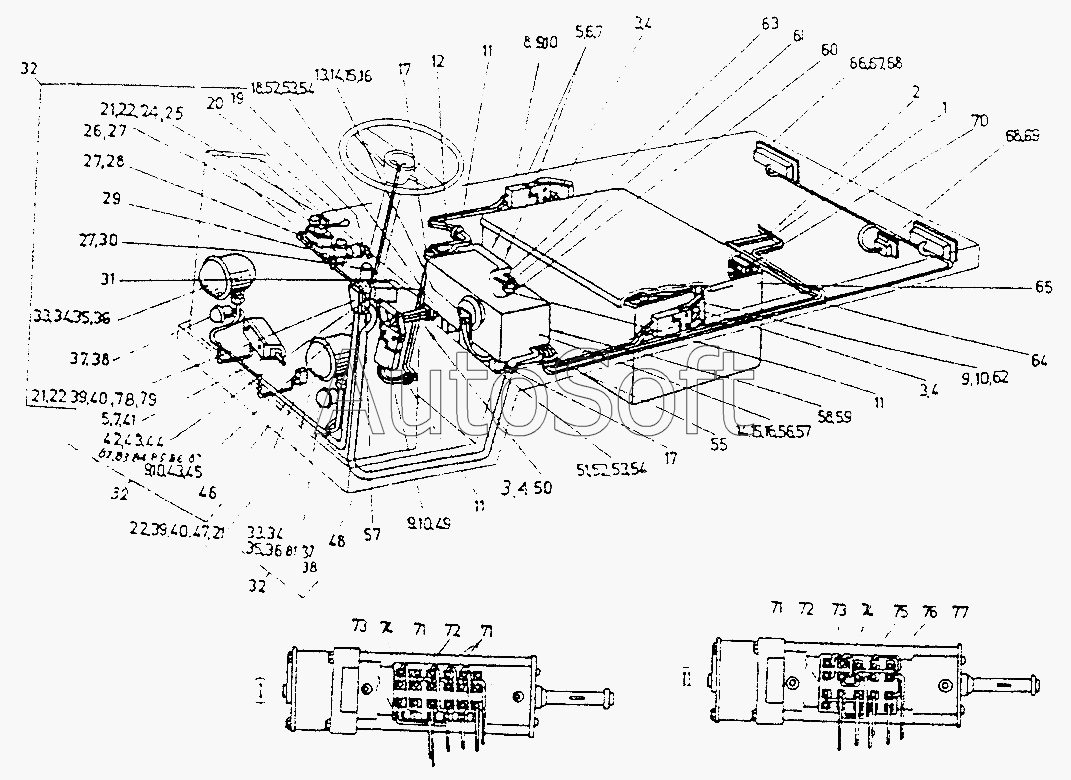

Каталог запасных частей к технике: Балканкар Рекорд ЕП-006.2 (2002). Электрооборудование
1
1
2
2
3
3
3
4
4
4
5
5
6
7
7
8
8
9
9
9
9
10
10
10
10
11
11
11
12
12
13
14
14
15
15
16
16
17
17
18
19
20
21
21
21
22
22
22
24
25
26
27
27
27
28
29
30
31
32
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
42
43
43
44
45
46
47
48
49
49
50
51
52
52
53
53
54
54
55
56
56
57
57
58
59
60
60
61
61
62
62
63
64
64
65
65
66
66
67
68
68
69
70
70
71
71
71
71
71
71
72
72
72
72
73
73
73
73
74
74
74
74
75
76
77
78
79
81
82
83
84
85
86
87
006.2.12.00.00
011.2.15.00.00
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 006.2.12.00.00 | 0***0 | Электрооборудование | |
| 011.2.15.00.00 | 0***0 | Электрооборудование | |
| 1 | 0***3 | Провод 139 (L=3160) | |
| 1 | 0***0 | Провод 139 (L=3160) | |
| 2 | 0***4 | Провод 140 (L=3160) | |
| 2 | 0***1 | Провод 140 (L=3160) | |
| 3 | 0***1 | Лента прокладочная | |
| 4 | 0***2 | Лента стяжная | |
| 5 | [***] | Болт I M6х6-8g БДС1230-75/5.6 | |
| 6 | [***] | Гайка M6-74 БДС744-72/5 | |
| 7 | [***] | Пружинная шайба 2 6H БДС833-72 | |
| 8 | 0***0 | Штепсельное соединение с проводами | |
| 8 | 0***0 | Штепсельное соединение с проводами | |
| 9 | [***] | Винт I М5х10-8g БДС1358-72/5.6 | |
| 10 | [***] | Пружинная шайба 2 5Н БДС633-72 | |
| 11 | 5***0 | Резиновая втулка | |
| 12 | 0***0 | Провод 152 (L=1100) | |
| 12 | 0***2 | Провод 152 (L=1400) | |
| 13 | [***] | Звуковой сигнал К-9 12V БДС1031-01 | |
| 14 | [***] | Болт I M8х16-8g БДС1232-72/5.6 | |
| 15 | [***] | Гайка M8-7Н БДС744-72/5 | |
| 16 | [***] | Пружинная шайба 2 8H БДС833-72 | |
| 17 | 0***7 | Втулка резиновая | |
| 18 | 0***0 | Кронштейн правый | |
| 19 | 4***0 | Ключ цепи управления | |
| 20 | 4***I | Реверс тип ПРЕ 010/В | |
| 21 | [***] | Гайка M4-7Н БДС744-72/5 | |
| 22 | [***] | Пружинная шайба 2 4Н БДС833-72 | |
| 24 | 8***0 | Переключатель тип П-5 | |
| 25 | [***] | Винт I M4х12-8g БДС1358-72/5.6 | |
| 26 | 3***8 | Лампа для щитка приборов - красная КтЕ641 | |
| 27 | [***] | Электрическая лампа 1222 12V 1,5W БДС6310-77 | |
| 28 | 3***8 | Лампа для щитка приборов - красная КтЕ641 | |
| 29 | 0***0 | Провод 65 (L=120) | |
| 30 | 3***8 | Лампа для щитка приборов - красная КтЕ641 | |
| 31 | 0***0 | Провод 19 (L=160) | |
| 32 | 0***0 | Электрооборудование переднего щита | |
| 33 | 1***6 | Шайба | |
| 34 | 7***5 | Резина профильная (L=430) | |
| 35 | 3***7 | Передние фары | |
| 36 | [***] | Электрическая лампа 1221 12V 39/35W БДС7356-77 | |
| 37 | 3***4 | Фара габаритная | |
| 38 | [***] | Электрическая лампа 1283 12V 21/5W БДС5263-77 | |
| 39 | [***] | Шайба БДС14494-73 | |
| 40 | [***] | Винт БДС1358-72/5.6 | |
| 41 | 0***7 | Командоконтроллер ножной 730 С 503 | |
| 41 | 0***8 | Командоконтроллер ножной 730 С 603 | |
| 42 | [***] | Винт I М5х12-8g БДС1359-75/5.6 | |
| 43 | [***] | Гайка М5-7Н БДС744-72/5 | |
| 44 | 0***1 | Кронштейн | |
| 45 | 0***0 | Кронштейн в сборе | |
| 46 | 0***0 | Пучок проводов | |
| 47 | 4***1 | Выключатель блокировочный, малый 11 | |
| 48 | 0***0 | Пучок проводов | |
| 49 | 0***3 | Штепсельное соединение с проводами | |
| 49 | 0***0 | Штепсельное соединение с проводами | |
| 50 | 0***3 | Резиновая втулка | |
| 51 | 0***0 | Кронштейн левый | |
| 52 | [***] | Болт I М12х25-8g БДС1232-72/5.6 | |
| 53 | [***] | Гайка М12—7Н БДС744-72/5 | |
| 54 | [***] | Шайба 2 12Н БДС833-72 | |
| 55 | 0***1 | Уплотнение | |
| 56 | 3***0 | Распределительный щит | |
| 56 | 3***0 | Распределительный щит | |
| 57 | 3***7 | Пружина | |
| 58 | [***] | Клемма А25 БДС3148-69 | |
| 59 | [***] | Труба винилитовая черная БДС4894-73 | |
| 60 | 0***2 | Провод 151 (L=1130) | |
| 60 | 0***0 | Провод 151 (L=1130) | |
| 61 | 0***1 | Провод 150 (L=920) | |
| 61 | 0***1 | Провод 150 (L=920) | |
| 62 | 0***0 | Штепсельное соединение с проводом | |
| 62 | 0***0 | Штепсельное соединение с проводами | |
| 63 | 3***0 | Пусковой резистор | |
| 64 | 0***5 | Провод 141 (L=3500) | |
| 64 | 0***2 | Провод 141 (L=3500) | |
| 65 | 8***1 | Аккумуляторная батарея 2х40V 250Ah | |
| 65 | 8***8 | Аккумуляторная батарея 2х40V 160Аh | |
| 66 | 0***7 | Провод (L=120) | |
| 66 | 0***4 | Провод (L=120) | |
| 67 | 3***4 | Задний комбинированный осветительный корпус КтЕ249 | |
| 68 | [***] | Лампа СФ 1232,12У,10W БДС5675-76 | |
| 69 | 3***7 | Стоп-сигнал и фонарь освещения номера | |
| 70 | 0***6 | Провод 142 (L=3100) | |
| 70 | 0***3 | Провод 142 (L=3100) | |
| 71 | 0***6 | Провод 142 (L=3100) | |
| 71 | 0***1 | Провод (L=85) | |
| 72 | 0***2 | Провод (L=30) | |
| 72 | 0***3 | Провод (L=45) | |
| 73 | 0***1 | Провод (L=50) | |
| 73 | 0***3 | Провод (L=70) | |
| 74 | 0***1 | Провод (L=45) | |
| 74 | 0***2 | Провод (L=60) | |
| 75 | 0***3 | Провод (L=60) | |
| 76 | 0***4 | Провод (L=100) | |
| 77 | 0***5 | Провод (L=90) | |
| 78 | [***] | Винт I М5х12-8g БДС1358-72/5.6 | |
| 79 | [***] | Винт I М5х16-8g БДС832-76/5 | |
| 81 | [***] | Шайба БДС14494-78 | |
| 82 | 0***3 | Индикатор разрядки аккумуляторной батареи 40-I | |
| 83 | 8***0 | Реле указателей поворота | |
| 84 | [***] | Винт I М4х35-8g БДС832-76/5.6 | |
| 85 | [***] | Реле указателей поворота М4-7H БДС1250-71/5 | |
| 86 | [***] | Винт I М6х16-8g БДС832-76/5.6 | |
| 87 | [***] | Шайба М6 БДС14494-78 |
