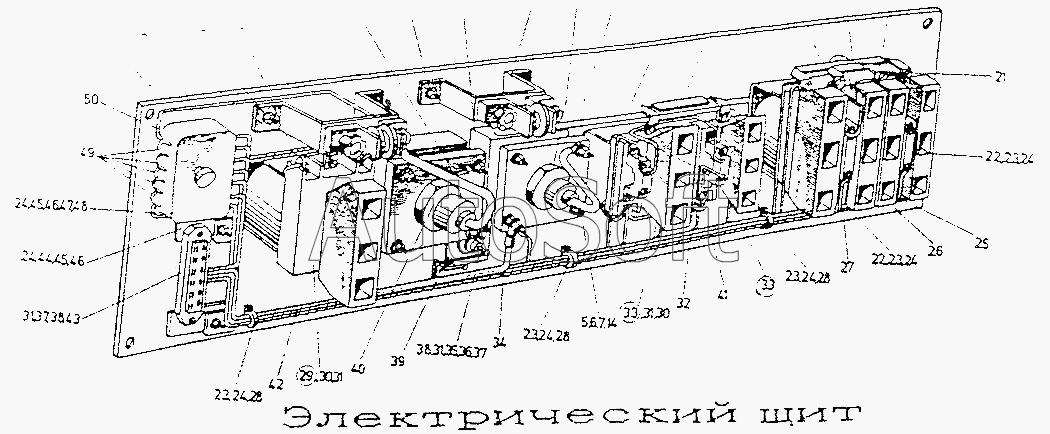

Каталог запасных частей к технике: Балканкар Рекорд ЕП-006.2 (2002). Электрический щит
5
6
7
21
22
22
23
23
23
23
23
24
24
24
24
24
24
24
25
26
27
28
28
28
29
30
30
31
31
31
31
32
32
33
33
34
35
36
37
38
38
39
40
41
42
43
44
45
45
46
46
47
48
49
50
3833.1.00.00.00
3826.1.00.00.00
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3826.1.00.00.00 | 3***0 | Распределительный щит | |
| 3833.1.00.00.00 | 3***0 | Распределительный щит | |
| 1 | 3***0 | Плита в сборе | |
| 1 | 3***0 | Плита в сборе | |
| 2 | 3***0 | Предохранитель в сборе | |
| 3 | 3***0 | Втулка распорная | |
| 4 | [***] | Болт I М6х40-8g БДС1234-71/5.6 | |
| 5 | [***] | Гайка М6-7Н БДС744-72/5 | |
| 6 | [***] | Шайба 2 6Н БДС833-72 | |
| 7 | [***] | Нормальная шайба АМ6 БДС206-78 | |
| 9 | 3***1 | Медная шина | |
| 9 | 3***0 | Искрогасительный контур | |
| 10 | 3***2 | Изоляция | |
| 11 | 3***1 | Изоляционная втулка | |
| 13 | [***] | Винт I М6х12-8g БДС332-76/5.6 | |
| 15 | 3***0 | Диод в сборе | |
| 16 | 3***0 | Провод | |
| 18 | 7***6 | Шина | |
| 19 | 3***1 | Провод | |
| 20 | 7***0 | Шина изолированная | |
| 21 | 3***2 | Провод | |
| 22 | 4***0 | Контактор КПД-5 100А 40V | |
| 23 | [***] | Винт I М5х12-8g БДС832-76/5.6 | |
| 24 | [***] | Шайба 2 5H БДС833-72 | |
| 25 | 7***0 | Шина изолированная | |
| 26 | 3***0 | Искрогасительная шина | |
| 27 | 7***0 | Шина изолированная | |
| 28 | 3***2 | Скоба | |
| 29 | 4***0 | Контактор КПЕ-4 63А 40V | |
| 30 | [***] | Винт I M4х10-8g БДС832-76/5.6 | |
| 31 | [***] | Шайба 2 4Н БДС833-82 | |
| 32 | 3***0 | Провод | |
| 33 | 4***2 | Контактор КПЕ-4 63А 40V | |
| 34 | 3***0 | Изолированная шина | |
| 35 | 3***9 | Втулка распорная | |
| 36 | [***] | Винт I М4х25-8g БДС832-76/5.6 | |
| 37 | [***] | Гайка М4-7Н БДС744-72/5 | |
| 38 | [***] | Нормальная шайба АМ4 БДС206-78 | |
| 39 | 3***0 | Планка в сборе | |
| 40 | 3***0 | Диод в сборе | |
| 41 | 3***0 | Провод | |
| 42 | 3***0 | Пучок проводов | |
| 43 | [***] | Винт I M4х6-8g БДС832-76/5.6 | |
| 44 | 3***5 | Скоба | |
| 45 | [***] | Винт I M5х16-8g БДС832-76/5.6 | |
| 46 | [***] | Гайка 5-7Н БДС744-72/5 | |
| 47 | 4***1 | Предохранитель 8А | |
| 48 | [***] | Щит предохранительный тип ТП 6-1 БДС5003-73 | |
| 49 | 7***7 | Провод | |
| 50 | 3***0 | Провод | |
| 51 | 4***1 | Контактор КПЕ-5 100А 40V |
