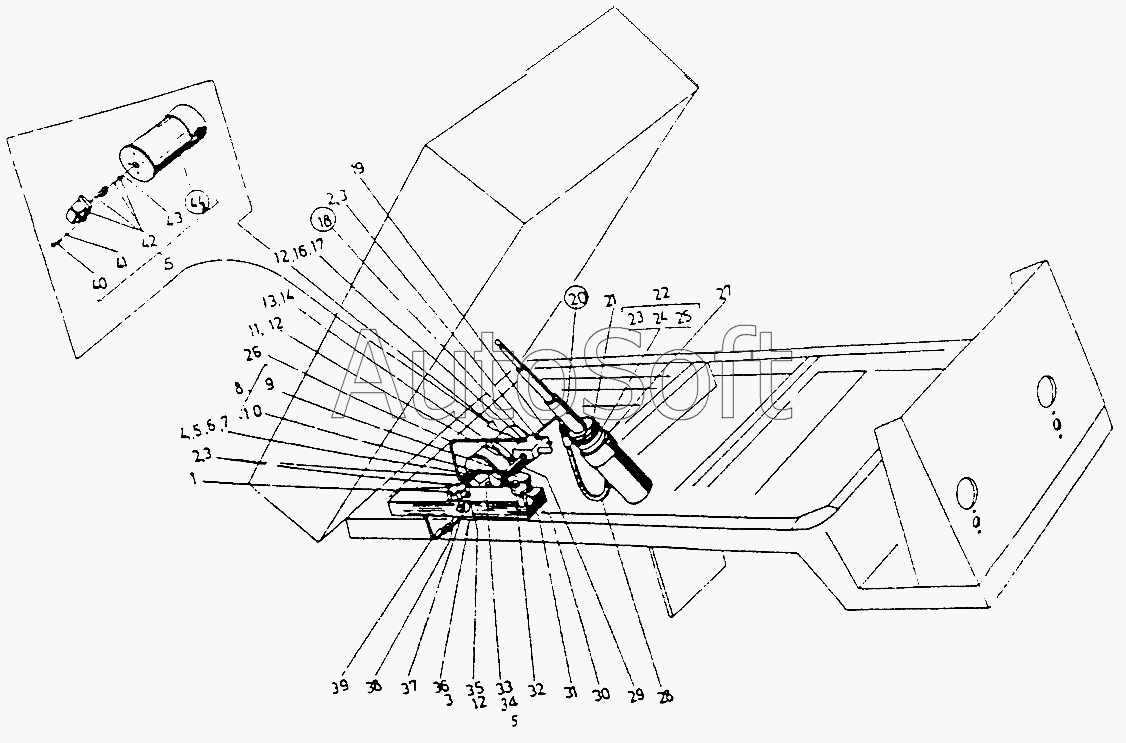

Каталог запасных частей к технике: Балканкар Рекорд ЕП-011.2 (2002). Гидравлическая система
1
2
2
3
3
3
4
5
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 301.2.14.00.00 | 3***0 | Гидравлическая система | |
| 1 | 5***0 | Фильтр масляный ФМ45 | |
| 2 | 7***3 | Штуцер концевой | |
| 3 | [***] | Кольцо I А18х24 БДС3609-73 | |
| 4 | [***] | Винт II М6х40-8g БДС2171-72/5.6 | |
| 5 | 2***2 | Шайба | |
| 6 | 2***2 | Трубный угольник М13х1,5 | |
| 7 | 2***2 | Кольцо 15,5х2,6 | |
| 8 | 3***0 | Резервуар | |
| 9 | 3***2 | Крышка | |
| 10 | 3***1 | Корпус | |
| 11 | [***] | Болт I М18х45-8g БДС1232-72/5.6 | |
| 12 | [***] | Шайба 2 8Н БДС333-82 | |
| 13 | 3***0 | Скоба верхняя в сборе | |
| 14 | 3***2 | Прокладка | |
| 15 | 7***6 | Насос с электродвигателем А10х-7Е02.В/7.5/25-01 | |
| 16 | [***] | Болт I М8х60-3g БДС1235-72/5.6 | |
| 17 | [***] | Гайка М8-8H БДС744-72/5 | |
| 18 | 3***0 | Встряхивающее устройство с предохранительным клапаном | |
| 19 | 3***6 | Труба | |
| 20 | 5***0 | Телескопический цилиндр (S=700) | |
| 21 | 3***0 | Кожух | |
| 22 | 3***0 | Лента стяжная в сборе | |
| 23 | 3***1 | Лента стяжная | |
| 24 | 7***3 | Скоба | |
| 25 | [***] | Шплинт 5х32 БДС55-77 | |
| 26 | 3***4 | Труба напорная в сборе | |
| 27 | [***] | Кольцо I А16х22 БДС3609-73 | |
| 28 | [***] | Гибкое соединение 10-Гх16-ЩЕх18 (L=620) ОН-04 51484-71 | |
| 29 | 3***5 | Труба сливная в сборе | |
| 30 | 3***5 | Кольцо | |
| 31 | 3***2 | Маслоуказатель | |
| 32 | 7***6 | Уплотнение | |
| 33 | 3***4 | Фланец всасывающий | |
| 34 | 3***3 | Болт пустотелый | |
| 35 | [***] | Болт I Н8 M8х20-8g БДС1232-72/5.6 | |
| 36 | 7***4 | Пробка М18х1,5 | |
| 37 | 3***3 | Труба | |
| 38 | 3***1 | Шланг Ф25 | |
| 39 | 3***0 | Лента стяжная в сборе | |
| 40 | [***] | Болт М6х30-8g БДС1232-72/5.6 | |
| 41 | [***] | Шайба 2 6Н БДС333-71 | |
| 42 | 7***6 | Насос с электродвигателем А10х-7Е02.В/7.5/25-01 | |
| 43 | [***] | Зубчатая втулка 10 42 | |
| 44 | 2***7 | Компаундный электродвигатель 7ЕС2.8/7,5/28-01 | |
| 45 | [***] | Кольцо II Е12 ОН-04 55874-71 | |
| 46 | [***] | Накидная гайка II Е12 ОН-04 55374-71 |
