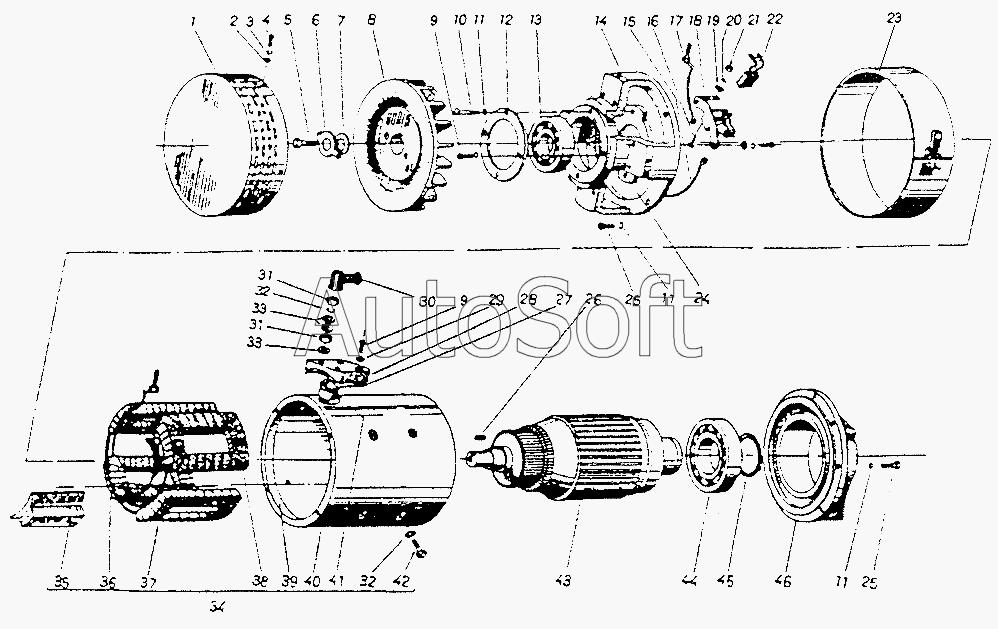

Каталог запасных частей к технике: Балканкар Рекорд ЕП-011.2 (2002). Компаундный двигатель
1
2
3
4
5
6
7
8
9
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2630.16.00.00.01 | 2***1 | Насосный электродвигатель 7ЕС2.8/7.5/28-01 | |
| 1 | 6***0 | Кожух | |
| 2 | [***] | Шайба прокладочная АМ5 БДС206-78 | |
| 3 | [***] | Пружинная шайба 5Н БДС833-71 | |
| 4 | [***] | Винт I М5х10 БДС1358-72 | |
| 5 | [***] | Болт I М8х20 БДС1234-71 | |
| 6 | 6***0 | Предохранительная шайба | |
| 7 | 6***7 | Шайба прокладочная | |
| 8 | 6***0 | Вентилятор | |
| 9 | [***] | Винт I 116х14 БДС1358-72 | |
| 10 | [***] | Винт I М6х25 БДС1358-72 | |
| 11 | [***] | Пружинная шайба 6Н БДС833-71 | |
| 12 | 6***7 | Крышка подшипника | |
| 13 | [***] | Подшипник 6204-2Z БДС4884-78 | |
| 14 | 2***0 | Щит со щеткодержателями | |
| 15 | 6***2 | Задний | |
| 16 | 2***0 | Провод соединительный | |
| 17 | [***] | Винт I М5х14 БДС1358-72 | |
| 18 | 2***0 | Вывод А2 | |
| 19 | 2***0 | Щеткодержатель | |
| 20 | [***] | Шайба БДС3223-74 | |
| 21 | [***] | Гайка М5 БДС1250-71 | |
| 22 | 2***1 | Щетка Е3 | |
| 23 | 2***0 | Пояс защитный | |
| 24 | 6***0 | Крышка подшипника | |
| 25 | [***] | Болт I М6х20 БДС1234-71 | |
| 26 | 6***7 | Шпонка | |
| 27 | 6***7 | Уплотнение | |
| 28 | 6***7 | Основание | |
| 29 | [***] | Шайба прокладочная АМ6 БДС206-78 | |
| 30 | 6***7 | Втулка | |
| 31 | [***] | Гайка М8 БДС1251-71 | |
| 32 | [***] | Пружинная шайба 8Н БДС833-71 | |
| 33 | 6***7 | Шайба прокладочная 8 | |
| 34 | 2***0 | Статор | |
| 35 | 2***3 | Полюс | |
| 36 | 2***0 | Шунтовая катушка | |
| 37 | 2***0 | Катушка сериесная | |
| 38 | 2***0 | Шунтовая катушка II | |
| 39 | 6***0 | Изоляция | |
| 40 | 6***7 | Корпус | |
| 41 | 6***7 | Втулка | |
| 42 | [***] | Болт I 1М8х20 БДС2551-71 | |
| 43 | 2***0 | Ротор | |
| 44 | [***] | Подшипник 6207 БДС4884-78 | |
| 45 | [***] | Кольцо B36 БДС2170-77 | |
| 46 | 6***0 | Щит передний |
