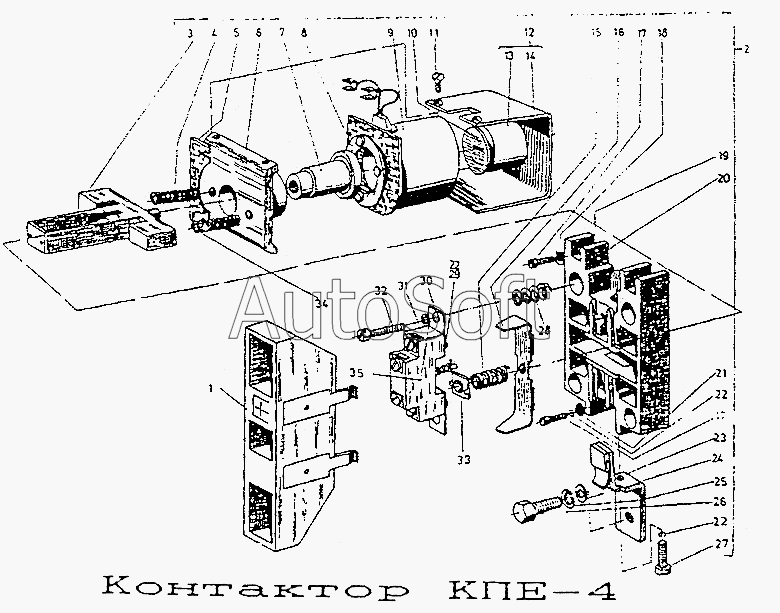

Каталог запасных частей к технике: Балканкар Рекорд ЕП-011.2 (2002). Контактор КПЕ-4
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4237102.00.00 | 4***0 | Контактор КПЕ-4 63А 40V | |
| 1 | 4***0 | Дугогасительная камера | |
| 2 | 4***0 | Основная группа | |
| 3 | 4***0 | Контактодержатель в сборе | |
| 4 | 4***6 | Пружина возвратная | |
| 5 | 4***2 | Шайба регулировочная 0,5 | |
| 5 | 4***2 | Шайба регулировочная 0,5 | |
| 5 | 4***2 | Шайба регулировочная 0,5 | |
| 6 | 4***0 | Плита в сборе | |
| 7 | 4***0 | Якорь в сборе | |
| 8 | 4***7 | Уплотнение | |
| 9 | 4***0 | Катушка 40V | |
| 10 | 4***4 | Прокладка немагнитная | |
| 11 | 9***Л | Винт М4х6 3Н 75-66 | |
| 12 | 4***0 | Ярмо в сборе | |
| 13 | 4***2 | Сердечник | |
| 14 | 4***1 | Ярмо | |
| 15 | 4***4 | Пружина контактная | |
| 16 | 4***0 | Контактный мост в сборе | |
| 17 | 9***Л | Винт 3Н 73-66 | |
| 18 | 4***3 | Шайба 0,2 | |
| 19 | 9***Л | Гайка М4 3Н 95-66 | |
| 20 | 4***0 | Основание в сборе | |
| 21 | 9***Л | Шайба М4 3Н 79-69 | |
| 22 | 9***Л | Шайба пружинная М4 3Н 30-66 | |
| 23 | 4***0 | Неподвижный контакт в сборе | |
| 24 | 9***Л | Шайба М6 3Н 79-69 | |
| 25 | 9***Л | Шайба пружинная М6 3Н 80-66 | |
| 26 | 9***Л | Винт М6х14 3Н 73-66 | |
| 27 | 9***Л | Винт М4х16 3Н 73-66 | |
| 28 | 4***2 | Пружина фиксаторная | |
| 29 | 9***Л | Винт М4х8 3Н 73-66 | |
| 30 | 4***1 | Пластина | |
| 31 | 4***0 | Вспомогательный контакт | |
| 32 | 9***5 | Винт М4х25 3Н 73-66 | |
| 33 | 4***6 | Опора | |
| 34 | 4***1 | Пружина возвратная | |
| 35 | 9***1 | Шайба М4 3Н 79-69 |
