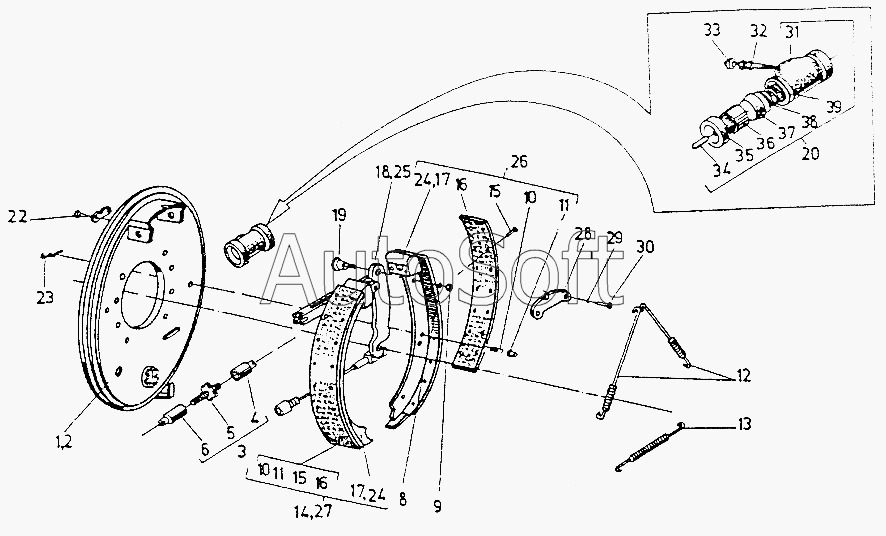

Каталог запасных частей к технике: Балканкар Рекорд ЕС-301.2 (2002). Сервотормоз
33
24
24
25
26
27
28
29
30
31
32
23
34
35
36
37
38
39
6980.20.00.00.00-01
6981.20.00.00.00-01
12
2
3
4
5
6
8
9
10
10
1
13
15
15
16
16
17
17
18
19
20
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6980.20.00.00.00-01 | 6***1 | Сервотормоз ф270 | |
| 6981.20.00.00.00-01 | 6***1 | Сервотормоз Ф270 | |
| 1 | 6***2 | Тормозной диск | |
| 2 | 6***1 | Тормозной диск | |
| 3 | 6***0 | Сцепляющий механизм | |
| 4 | 6***3 | Опорная втулка | |
| 5 | 6***0 | Шестерня в сборе | |
| 6 | 6***1 | Специальная втулка | |
| 8 | 2***2 | Шайба | |
| 9 | [***] | Гайка БДС1269-73/5 | |
| 10 | 6***2 | Стопорная пружина | |
| 12 | С***9 | Пружина возвратная | |
| 13 | 6***2 | Возвратная пружина | |
| 15 | 6***4 | Заклепка | |
| 16 | 6***1 | Тормозная накладка | |
| 17 | 6***1 | Колодка тормозная | |
| 18 | 6***0 | Рычаг в сборе | |
| 19 | 6***3 | Эксцентриковый болт | |
| 20 | 4***1 | Колесный тормозной цилиндр двойного действия КСЦД 28 | |
| 22 | [***] | Болт I М9х25 БДС1232-72/8.8 | |
| 23 | 6***6 | Рычаг | |
| 24 | 6***1 | Колодка тормозная | |
| 25 | 6***0 | Рычаг в сборе | |
| 26 | 6***1 | Тормозная колодка | |
| 27 | 6***1 | Тормозная колодка | |
| 28 | 6***1 | Планка | |
| 29 | [***] | Шайба 2 8Н БДС833-82 | |
| 30 | [***] | Болт I М8х20 БДС1232-72/6.6 | |
| 31 | 4***1 | Корпус | |
| 32 | 3***0 | Клапан удаления воздуха М8х39 | |
| 33 | 3***1 | Предохранительный колпачок | |
| 34 | 4***1 | Опорный штифт | |
| 35 | 3***0 | Предохранительная мембрана 28х10 | |
| 36 | 4***2 | Поршень | |
| 37 | 3***0 | Манжета 28 | |
| 38 | 4***3 | Тарелка | |
| 39 | 4***4 | Пружина |
