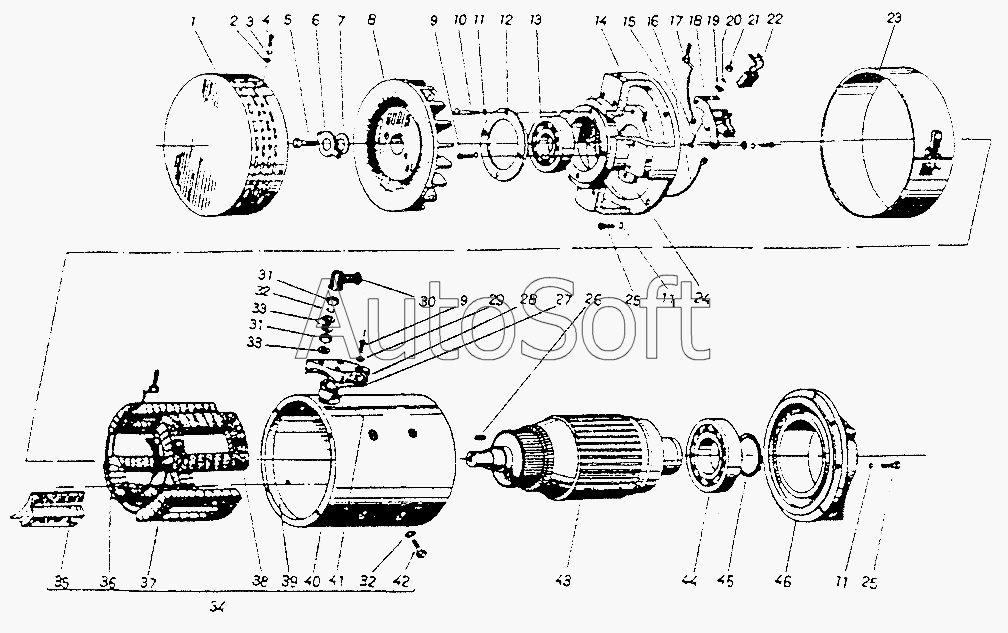

Каталог запасных частей к технике: Балканкар Рекорд ЕС-301.2 (2002). Компаундный двигатель
36
25
25
26
27
28
29
30
31
31
32
32
33
33
34
35
24
37
38
39
40
41
42
43
44
45
46
2630.16.00.00.01
13
2
3
4
5
6
7
8
9
9
10
11
11
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2630.16.00.00.01 | 2***1 | Насосный электродвигатель 7ЕС2.8/7.5/28-01 | |
| 1 | 6***0 | Кожух | |
| 2 | [***] | Шайба прокладочная АМ5 БДС206-78 | |
| 3 | [***] | Пружинная шайба 5Н БДС833-71 | |
| 4 | [***] | Винт I М5х10 БДС1358-72 | |
| 5 | [***] | Болт I М8х20 БДС1234-71 | |
| 6 | 6***0 | Предохранительная шайба | |
| 7 | 6***7 | Шайба прокладочная | |
| 8 | 6***0 | Вентилятор | |
| 9 | [***] | Винт I 116х14 БДС1358-72 | |
| 10 | [***] | Винт I М6х25 БДС1358-72 | |
| 11 | [***] | Пружинная шайба 6Н БДС833-71 | |
| 12 | 6***7 | Крышка подшипника | |
| 13 | [***] | Подшипник 6204-2Z БДС4884-78 | |
| 14 | 2***0 | Щит со щеткодержателями | |
| 15 | 6***2 | Задний | |
| 16 | 2***0 | Провод соединительный | |
| 17 | [***] | Винт I М5х14 БДС1358-72 | |
| 18 | 2***0 | Вывод А2 | |
| 19 | 2***0 | Щеткодержатель | |
| 20 | [***] | Шайба БДС3223-74 | |
| 21 | [***] | Гайка М5 БДС1250-71 | |
| 22 | 2***1 | Щетка Е3 | |
| 23 | 2***0 | Пояс защитный | |
| 24 | 6***0 | Крышка подшипника | |
| 25 | [***] | Болт I М6х20 БДС1234-71 | |
| 26 | 6***7 | Шпонка | |
| 27 | 6***7 | Уплотнение | |
| 28 | 6***7 | Основание | |
| 29 | [***] | Шайба прокладочная АМ6 БДС206-78 | |
| 30 | 6***7 | Втулка | |
| 31 | [***] | Гайка М8 БДС1251-71 | |
| 32 | [***] | Пружинная шайба 8Н БДС833-71 | |
| 33 | 6***7 | Шайба прокладочная 8 | |
| 34 | 2***0 | Статор | |
| 35 | 2***3 | Полюс | |
| 36 | 2***0 | Шунтовая катушка | |
| 37 | 2***0 | Катушка сериесная | |
| 38 | 2***0 | Шунтовая катушка II | |
| 39 | 6***0 | Изоляция | |
| 40 | 6***7 | Корпус | |
| 41 | 6***7 | Втулка | |
| 42 | [***] | Болт I 1М8х20 БДС2551-71 | |
| 43 | 2***0 | Ротор | |
| 44 | [***] | Подшипник 6207 БДС4884-78 | |
| 45 | [***] | Кольцо B36 БДС2170-77 | |
| 46 | 6***0 | Щит передний |
