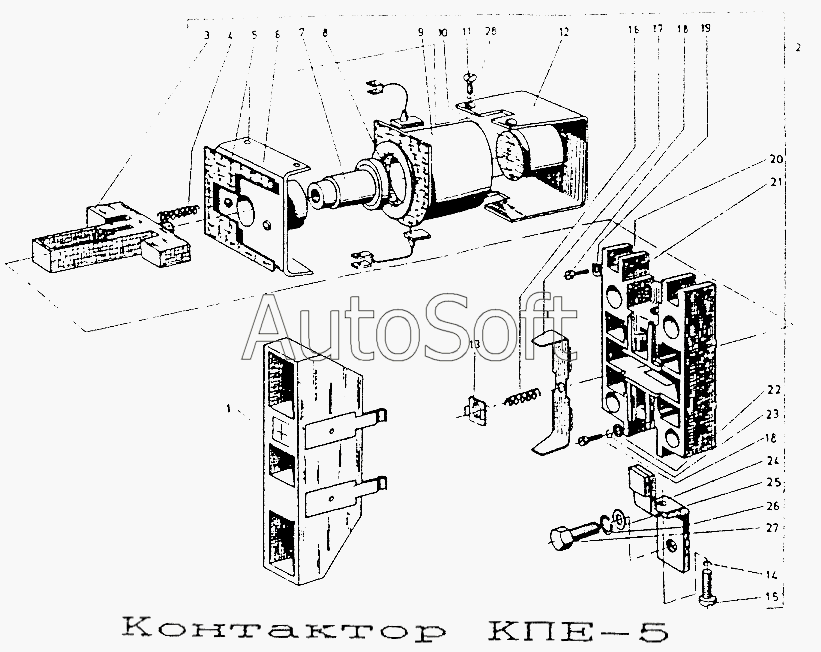

Каталог запасных частей к технике: Балканкар Рекорд ЕС-301.2 (2002). Контактор КПЕ-5
15
4235501
28
27
26
25
24
23
22
21
20
19
18
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4235501 | 4***1 | Контактор КПЕ-5 100А 40V | |
| 1 | 4***0 | Дугогасительная камера | |
| 2 | 4***0 | Основная группа | |
| 3 | 4***0 | Контактодержатель | |
| 4 | 4***2 | Возвратная пружина | |
| 5 | 4***1 | Регулировочная прокладка | |
| 6 | 4***0 | Плита в сборе | |
| 7 | 4***0 | Якорь в сборе | |
| 8 | 4***8 | Амортизатор | |
| 9 | 4***0 | Катушка | |
| 10 | 4***7 | Шайба немагнитная | |
| 11 | 9***Л | Винт М5х8 3Н 73-66 | |
| 12 | 4***0 | Ярмо в сборе | |
| 13 | 4***6 | Опора | |
| 14 | 9***Л | Шайба пружинная М5 3Н 80-66 | |
| 15 | 9***Л | Винт М5х20 3Н-66 | |
| 16 | 4***3 | Пружина контактная | |
| 17 | 4***0 | Контактный мост в сборе | |
| 18 | 9***Л | Винт М4х14 3Н 73-66 | |
| 19 | 4***3 | Шайба 0,2 | |
| 20 | 9***Л | Гайка М5 3Н 95-66 | |
| 21 | 4***0 | Основание в сборе | |
| 22 | 9***Л | Шайба М14 3Н 79-69 | |
| 23 | 9***Л | Шайба пружинная М4 3Н 30-66 | |
| 24 | 4***0 | Неподвижный контакт в сборе | |
| 25 | 9***Л | Шайба М8 3Н 79-69 | |
| 26 | 9***Л | Шайба пружинная М8 3Н 80-66 | |
| 27 | [***] | Болт БДС2551-71 | |
| 28 | 9***Л | Шайба пружинная М5 3Н 80-66 |
