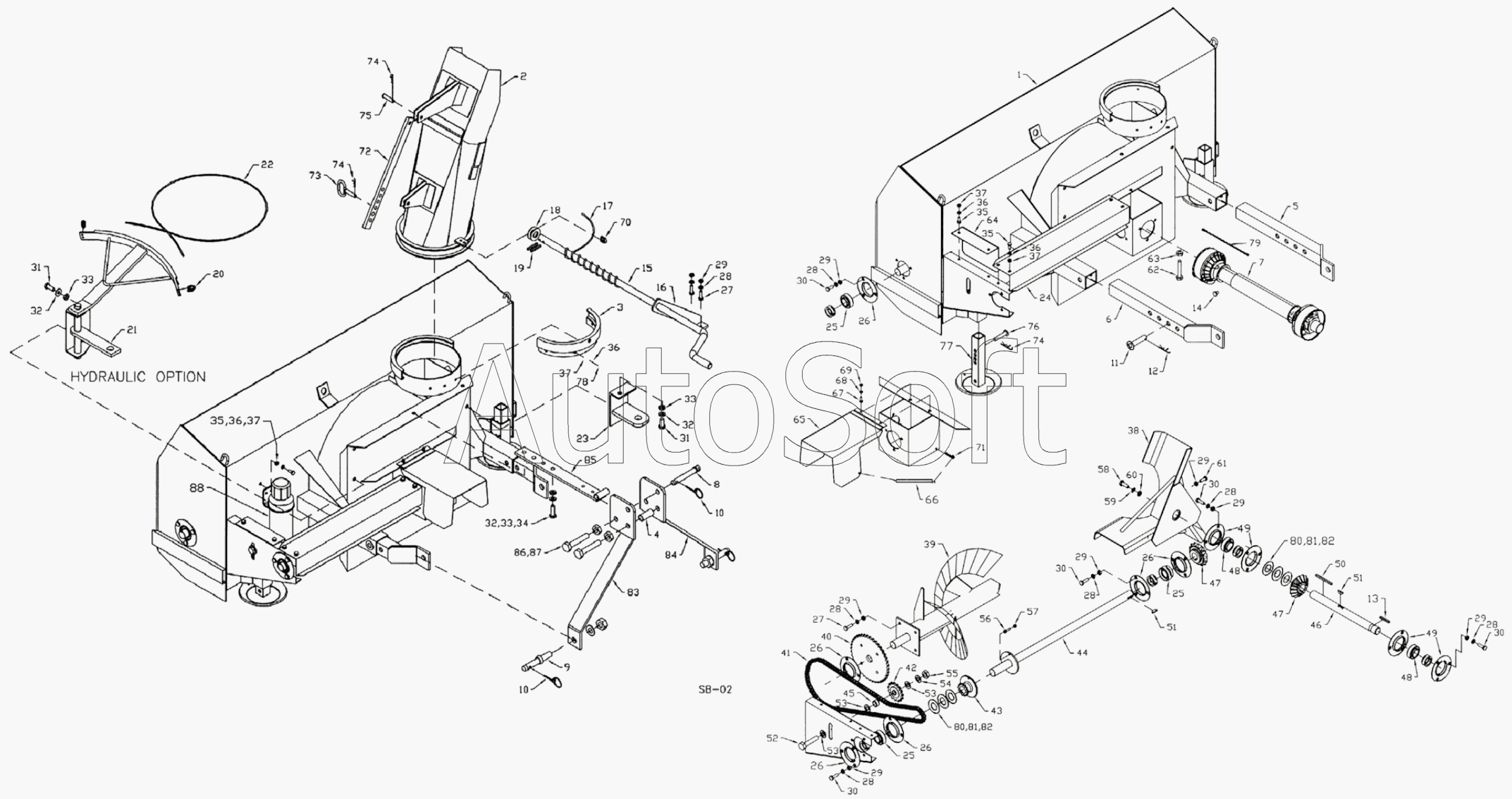

Каталог запасных частей к технике: Клевер СШР-150, 210 (2010). Общая сборка
54
66
65
64
63
62
61
60
59
58
57
56
55
67
53
53
53
52
51
51
50
49
49
48
48
47
47
46
45
44
78
88
87
86
85
84
83
82
82
81
81
80
80
79
43
77
76
75
74
74
74
73
72
71
70
69
68
11
23
22
21
20
19
18
17
16
15
14
13
12
24
10
10
9
8
7
6
5
4
3
2
35
35
35
42
41
40
39
38
37
37
37
37
36
36
36
36
1
34
33
33
33
32
32
32
31
31
30
30
30
30
30
29
29
29
29
29
29
29
29
28
28
28
28
28
28
28
27
27
26
26
26
26
26
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 905596A | 9***A | Основной корпус | |
| 907118 | 9***8 | Метатель | |
| 907139A | 9***A | Сварное верхнее сцепное устройство | |
| 965445 | 9***5 | Метатель | |
| 965610 | 9***0 | Шнек | |
| 965613A | 9***A | Приводной вал | |
| 965642 | 9***2 | Метатель | |
| 965644A | 9***A | Защита приводного вала | |
| F612 | F***2 | Карданный вал | |
| F6598 | F***8 | Трелевочный щит | |
| 1 | 9***A | Основной корпус | |
| 2 | 9***5 | Разгрузочный лоток | |
| 3 | 9***A | Хомут ковша | |
| 4 | 9***0 | Распорка прицепного устройства | |
| 5 | 9***A | Сварной кронштейн прицепного устройства - правый | |
| 6 | 9***A | Сварной кронштейн прицепного устройства - левый | |
| 7 | F***2 | Карданный вал | |
| 8 | 9***7 | Палец | |
| 9 | 9***9 | Подъемный штифт с гайкой и шайбой | |
| 10 | 9***1 | Чека | |
| 11 | 9***A | Стержень сцепного устройства | |
| 12 | 1***9 | Штифт | |
| 13 | 9***1 | 1/4 x 1/4 x 2 шпонка | |
| 14 | 9***9 | 3/8x3/8 Винт | |
| 15 | 9***A | Заводная ручка | |
| 16 | 9***A | Монтажный кронштейн заводной рукоятки | |
| 17 | 9***6 | Кабель заводной рукоятки | |
| 18 | 9***8 | Узкая шайба | |
| 19 | 9***5 | Пружинный фиксатор | |
| 20 | 9***6 | Зажим | |
| 21 | 9***A | Сварное гидравлическое поворотное соединение | |
| 22 | 9***7 | Гидравлический кабель | |
| 23 | 9***A | Монтажный кронштейн цилиндра | |
| 24 | 9***A | Защита приводного вала | |
| 25 | 9***8 | 1 1/4 подшипник | |
| 26 | 9***A | Сепаратор подшипника качения | |
| 27 | 8***1 | 3/8x1 1/4 Болт | |
| 28 | 8***) | Стопорная шайба | |
| 29 | 8***2 | 3/8 Гайка | |
| 30 | 8***0 | 3/8x1 Болт | |
| 31 | 8***0 | 1/2 x 1 1/4 Болт | |
| 32 | 8***7 | 1/2 Шайба | |
| 33 | 8***6 | 1/2 Гайка | |
| 34 | 8***3 | 1/2 x 1 3/4 Болт | |
| 35 | 8***9 | 5/16x3/4 Болт | |
| 36 | 8***9 | 5/16 Шайба | |
| 37 | 8***8 | 5/16 Гайка | |
| 38 | 9***0 | Метатель | |
| 39 | 9***5 | Шнек | |
| 40 | 9***7 | Зубчатый барабан с 40 зубцами | |
| 41 | 9***1 | Роликовая цепь | |
| 42 | 9***A | Промежуточная звездочка | |
| 43 | 9***A | Направляющий звездочки | |
| 44 | 9***A | Приводной вал | |
| 45 | 9***A | Промежуточная прокладка | |
| 46 | 9***9 | Вал шнека | |
| 47 | 9***2 | Коническая зубчатая передача | |
| 48 | 9***6 | 1 1/4 Подшипник | |
| 49 | 9***A | Сепаратор подшипника качения | |
| 50 | 9***1 | Шпонка метателя | |
| 51 | 1***3 | Сегментная шпонка | |
| 52 | 8***5 | Шестигранный болт | |
| 53 | 8***8 | 5/8 Flat Washer | |
| 54 | 8***7 | 5/8 Шайба | |
| 55 | 8***6 | 5/8 Болт | |
| 56 | 8***6 | Шестигранный болт | |
| 57 | 8***8 | Контргайка | |
| 58 | 8***8 | Болт | |
| 59 | 8***5 | 7/16 Шайба | |
| 60 | 9***6 | 7/16 плоская шайба | |
| 61 | 8***3 | 3/8x1 Винт с квадратной головкой | |
| 62 | 8***7 | Болт | |
| 63 | 8***4 | Гайка | |
| 64 | 9***A | Промежуточная защита | |
| 65 | 9***A | Крышка редуктора | |
| 66 | 9***A | Пружина защиты карданного вала | |
| 67 | 8***5 | 1/4x3/4 Болт | |
| 68 | 8***5 | 1/4 Шайба | |
| 69 | 8***4 | 1/4 Гайка | |
| 70 | 9***8 | 1/4 зажим троса | |
| 71 | 9***4 | 1/4x1-1/2 Штырь | |
| 72 | 9***6 | Регулируемая штанга ковша | |
| 73 | 9***3 | Регулируемый сварной палец | |
| 74 | 9***2 | Шплинт №16 | |
| 75 | 9***6 | Штифт | |
| 76 | 9***5 | Штифт с головкой и отверстием под шплинт | |
| 77 | 9***7 | Сварной трелевочный щит | |
| 78 | 8***6 | 5/16x1 Болт | |
| 79 | 9***2 | Цепочка безопасности карданного вала | |
| 80 | 9***7 | Шайба | |
| 81 | 9***0 | 1 1/4 Шайба | |
| 82 | 9***9 | Шайба | |
| 83 | 9***A | Сварной кронштейн сцепного устройства - левый | |
| 84 | 9***A | Сварной кронштейн сцепного устройства - правый | |
| 85 | 9***A | Сварное верхнее сцепное устройство | |
| 86 | 8***6 | Шестигранный болт | |
| 87 | 8***5 | Гайка | |
| 88 | 9***7 | Держатель |
