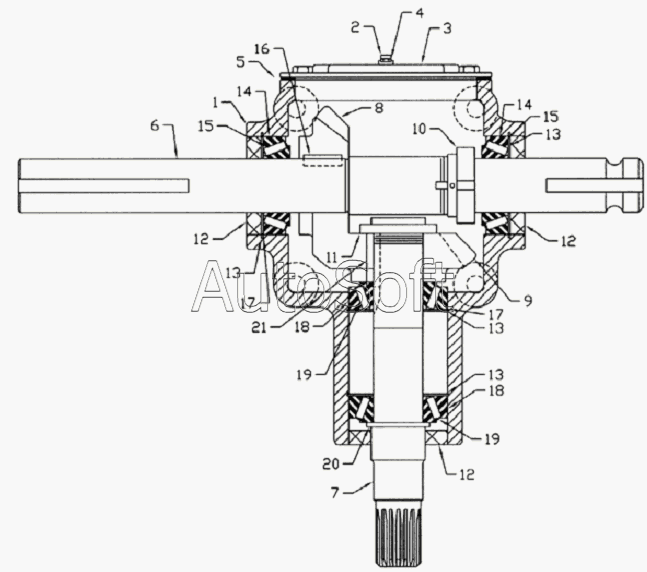

Каталог запасных частей к технике: Клевер СШР-150, 210 (2010). Редуктор в сборе
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
13
13
14
14
15
15
16
17
17
18
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| BU50506 | B***6 | Редуктор | |
| 1 | B***0 | Литой корпус редуктора | |
| 2 | B***3 | Заглушка | |
| 3 | B***7 | Крышка редуктора | |
| 4 | B***1 | Предохранительный клапан | |
| 5 | B***8 | Уплотнитель редуктора | |
| 6 | B***8 | Вал | |
| 7 | B***2 | Зубчатый вал | |
| 8 | B***9 | Коническая зубчатая передача 1 1/2 B | |
| 9 | B***1 | Коническая зубчатая передача 1 3/8 B | |
| 10 | B***8 | Регулировочная гайка | |
| 11 | B***4 | Регулировочная гайка | |
| 12 | B***1 | Сальник | |
| 13 | B***5 | Стопорное кольцо | |
| 14 | B***2 | Наружное кольцо подшипника | |
| 15 | B***1 | Внутреннее кольцо подшипника | |
| 16 | B***9 | Шпонка | |
| 17 | B***X | Набор регулировочных прокладок | |
| 18 | B***7 | Наружное кольцо подшипника | |
| 19 | B***6 | Внутреннее кольцо подшипника | |
| 20 | B***1 | Стопорное кольцо | |
| 21 | B***1 | Шпонка |
