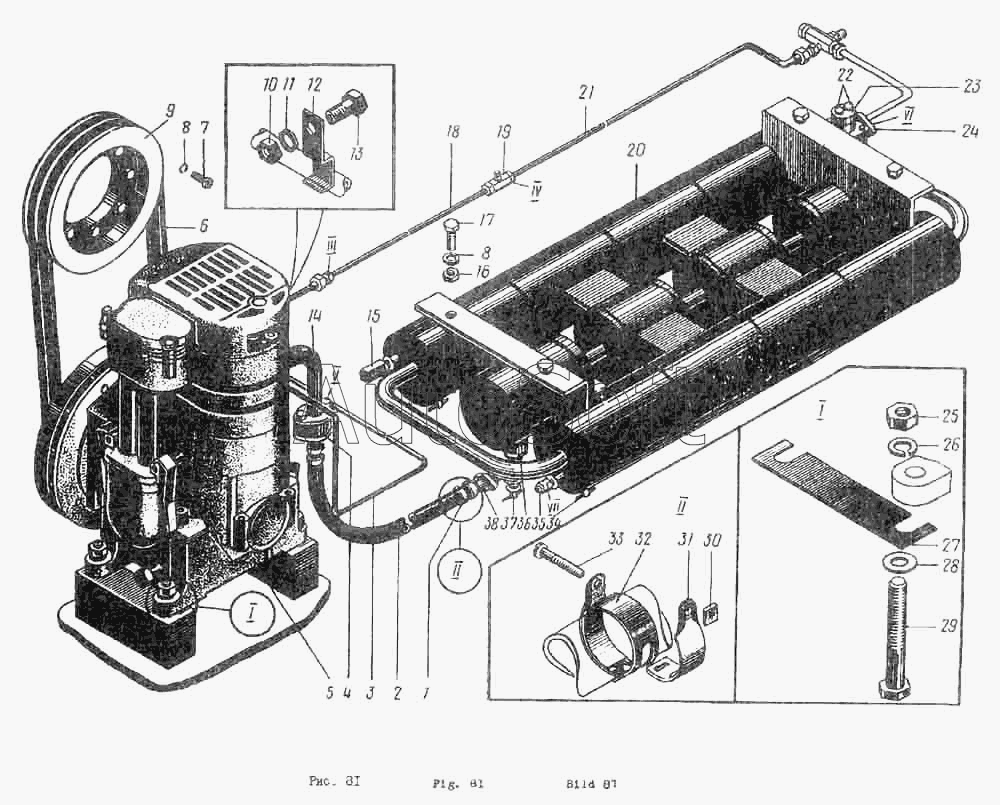

Каталог запасных частей к технике: ЭКСКО ЭО-5111Б (1990). Установка компрессора
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
12
2
3
4
5
6
7
8
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***0 | Хомутик | |
| 2 | Б***8 | Рукав l =950 мм | |
| 3 | Э***) | Труба l =1350 мм | |
| 4 | У***0 | Клапан обратный | |
| 5 | У***2 | Компрессор | |
| 6 | В***4 | Ремень | |
| 7 | M***5 | Болт | |
| 8 | 1***2 | Шайба | |
| 9 | Э***8 | Шкив | |
| 10 | M***5 | Гайка | |
| 11 | 8***2 | Шайба | |
| 12 | 3***6 | Скоба | |
| 13 | M***6 | Болт | |
| 14 | Э***0 | Труба | |
| 15 | 3***6 | Клапан предохранительный II ступени | |
| 16 | М***5 | Гайка | |
| 17 | М***6 | Болт | |
| 18 | Э***) | Труба l =1320 мм | |
| 19 | 6***4 | Тройник | |
| 20 | Э***Б | Ресивер | |
| 21 | Э***) | Труба l =1320 мм | |
| 22 | Э***3 | Пробка | |
| 23 | У***А | Масловлагоотделитель | |
| 24 | Э***0 | Штуцер | |
| 25 | M***5 | Гайка | |
| 26 | 1***2 | Шайба | |
| 27 | Э***2 | Прокладка | |
| 28 | 1***1 | Шайба | |
| 29 | М***5 | Болт | |
| 30 | Э***4 | Гайка специальная | |
| 31 | Э***2 | Скоба | |
| 32 | Э***1 | Обойма | |
| 33 | Э***8 | Винт | |
| 34 | H***с | Кран спускной | |
| 35 | 6***8 | Заглушка | |
| 36 | Э***8 | Контргайка | |
| 37 | Э***0 | Труба | |
| 38 | Э***0 | Штуцер | |
| 39 | 6***1 | Муфта шаровая 10 | |
| 40 | 6***2 | Гайка соединительная 10 | |
| 41 | 6***5 | Штуцер 10 | |
| 42 | 6***1 | Ниппель конечный 10 |
