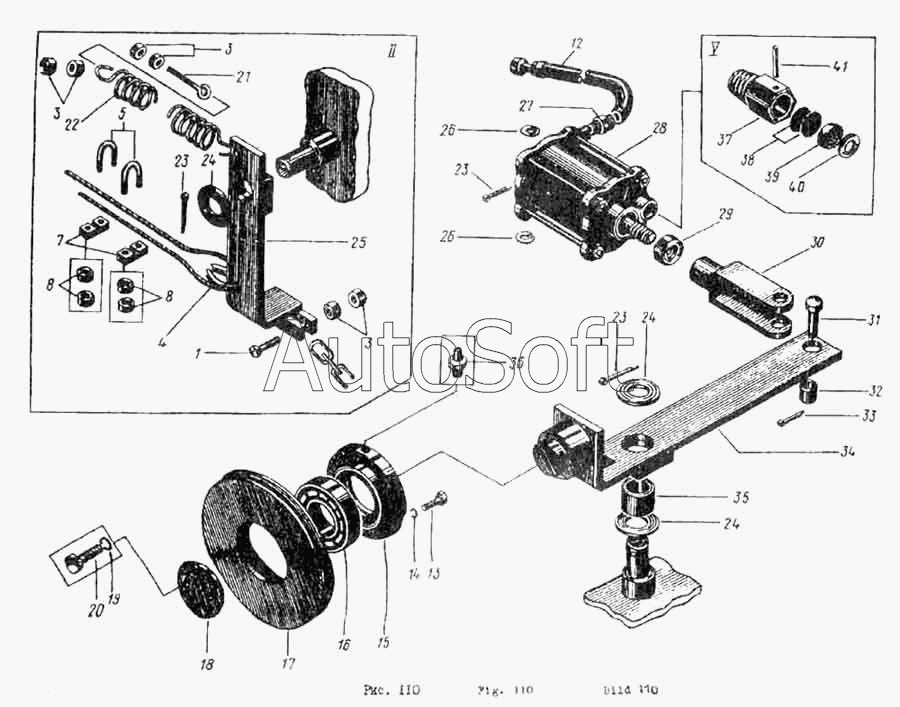

Каталог запасных частей к технике: ЭКСКО ЭО-5111Б (1990). Механизм открывания днища ковша
32
22
23
23
23
24
24
24
25
26
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
3
3
3
4
5
7
8
8
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***5 | Болт | |
| 2 | 2***0 | Цепь 33 звена | |
| 3 | М***5 | Гайка | |
| 4 | Э***8 | Коуш | |
| 5 | Э***6 | Хомут | |
| 6 | 8***1 | Канат l=9,6 м | |
| 7 | Э***7 | Зажим | |
| 8 | М***5 | Гайка | |
| 9 | 6***7 | Наконечник сферический | |
| 10 | 6***2 | Гайка соединительная 10 | |
| 11 | 6***8 | Хомут | |
| 12 | Г***0 | Рукав l=1,6 м | |
| 13 | М***6 | Болт | |
| 14 | 8***2 | Шайба | |
| 15 | Э***А | Крышка | |
| 16 | 2***8 | Подшипник | |
| 17 | Э***0 | Ролик | |
| 18 | 3***4 | Шайба | |
| 19 | 1***2 | Шайба | |
| 20 | М***6 | Болт | |
| 21 | Э***4 | Болт с ушком | |
| 22 | Э***8 | Пружина | |
| 23 | 6***7 | Шплинт | |
| 24 | 3***1 | Шайба | |
| 25 | Э***Б | Рычаг | |
| 26 | 2***1 | Шайба | |
| 27 | 6***3 | Ниппель конечный 10 | |
| 28 | 1***8 | Пневмоцилиндр | |
| 29 | Э***8 | Гайка | |
| 30 | Э***6 | Вилка | |
| 31 | 2***0 | Ось | |
| 32 | 1***3 | Втулка | |
| 33 | 4***7 | Шплинт | |
| 34 | Э***0 | Рычаг | |
| 35 | 3***0 | Втулка | |
| 36 | 1***3 | Масленка | |
| 37 | Э***9 | Штуцер | |
| 38 | Э***5 | Сетка | |
| 39 | 1***7 | Набивка фильтра (волос конский) | |
| 40 | 6***1 | Шайба | |
| 41 | 2***7 | Шплинт |
