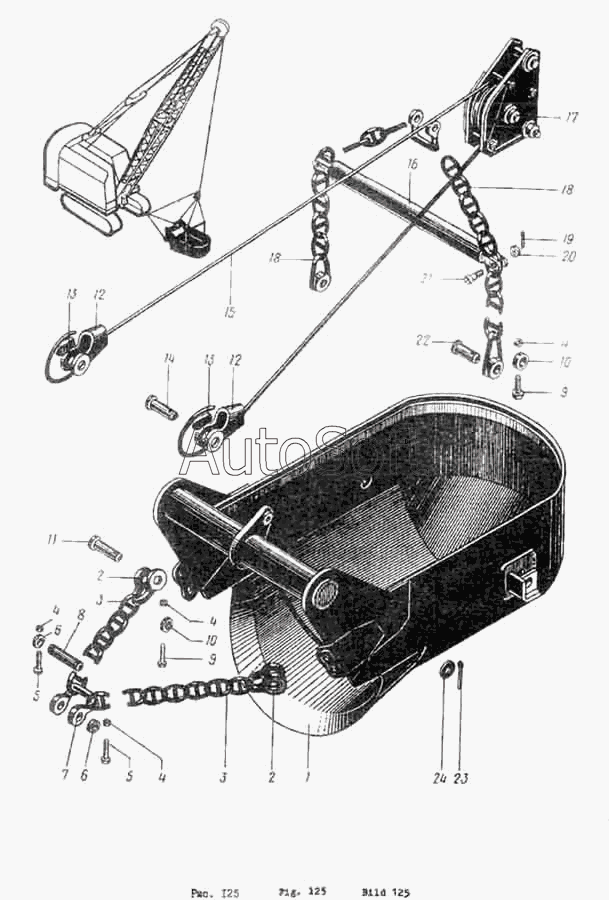

Каталог запасных частей к технике: ЭКСКО ЭО-5111Б (1990). Ковш драглайна вместимостью 1,2м3
13
13
24
23
22
21
20
19
18
18
17
16
15
14
1
12
12
11
10
10
9
9
8
7
6
6
5
5
4
4
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***А | Корпус ковша | |
| 2 | Э***7 | Скоба | |
| 3 | Э***8 | Цепь тяговая | |
| 4 | М***5 | Гайка | |
| 5 | М***6 | Болт | |
| 6 | Э***7 | Кольцо | |
| 7 | Э***4 | Скоба | |
| 8 | Э***6 | Палец | |
| 9 | М***6 | Болт | |
| 10 | Э***9 | Кольцо | |
| 11 | Э***2 | Палец | |
| 12 | Э***5 | Коуш | |
| 13 | Э***1 | Клин | |
| 14 | Э***3 | Палец | |
| 15 | 2***) | Канат l=15,5 м/19 м | |
| 16 | Э***0 | Распорка | |
| 17 | Э***A | Блок опрокидной | |
| 18 | Э***0 | Цепь подъемная | |
| 19 | 5***7 | Шплинт | |
| 20 | М***3 | Гайка | |
| 21 | Э***8 | Болт | |
| 22 | Э***4 | Ось | |
| 23 | 8***7 | Шплинт | |
| 24 | 4***8 | Шайба |
