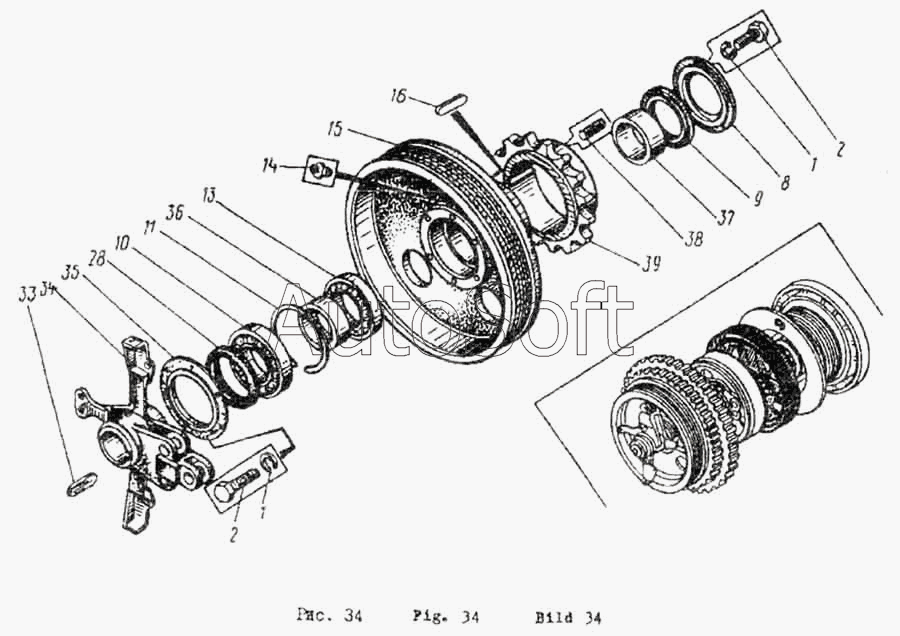

Каталог запасных частей к технике: ЭКСКО ЭО-5111Б (1990). Вал задний
1
1
2
2
8
9
10
11
13
14
15
16
28
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Шайба | |
| 2 | М***6 | Болт | |
| 3 | Э***Б | Крышка | |
| 4 | M***1 | Гайка | |
| 5 | Э***7 | Шайба | |
| 6 | Э***8 | Прокладка | |
| 7 | Э***0 | Крестовина правая | |
| 8 | 9***1 | Шайба | |
| 9 | 2***2 | Манжета | |
| 10 | 3***1 | Подшипник | |
| 11 | Э***А | Кольцо пружинное | |
| 12 | Э***А | Втулка | |
| 13 | 2***8 | Подшипник | |
| 14 | 1***3 | Масленка | |
| 15 | Э***А | Шкив | |
| 16 | 3***9 | Шпонка | |
| 17 | Э***A | Колесо зубчатое | |
| 18 | Э***4 | Крышка | |
| 19 | Э***4 | Колесо зубчатое | |
| 20 | 2***9 | Шпонка | |
| 21 | М***5 | Болт | |
| 22 | Э***4 | Корпус подшипника | |
| 23 | Э***8 | Ступица | |
| 24 | Э***А | Крышка | |
| 25 | Э***А | Втулка | |
| 26 | Э***0 | Крестовина | |
| 27 | Э***А | Крышка | |
| 28 | 2***2 | Манжета | |
| 29 | Э***9 | Втулка | |
| 30 | Э***0 | Шкив | |
| 31 | Э***1 | Крышка | |
| 32 | Э***1 | Вал | |
| 33 | 3***9 | Шпонка | |
| 34 | Э***0 | Крестовина | |
| 35 | Э***A | Крышка | |
| 36 | Э***5 | Втулка распорная | |
| 37 | 1***6 | Втулка | |
| 38 | М***6 | Винт | |
| 39 | Э***5 | Звездочка | |
| 40 | Э***5 | Втулка распорная | |
| 41 | Э***0 | Барабан подъемный | |
| 42 | Э***Г | Крышка | |
| 43 | 2***2 | Манжета | |
| 44 | 1***8 | Втулка | |
| 45 | 3***1 | Подшипник | |
| 46 | Э***A | Корпус подшипника | |
| 47 | Э***0 | Крестовина левая |
