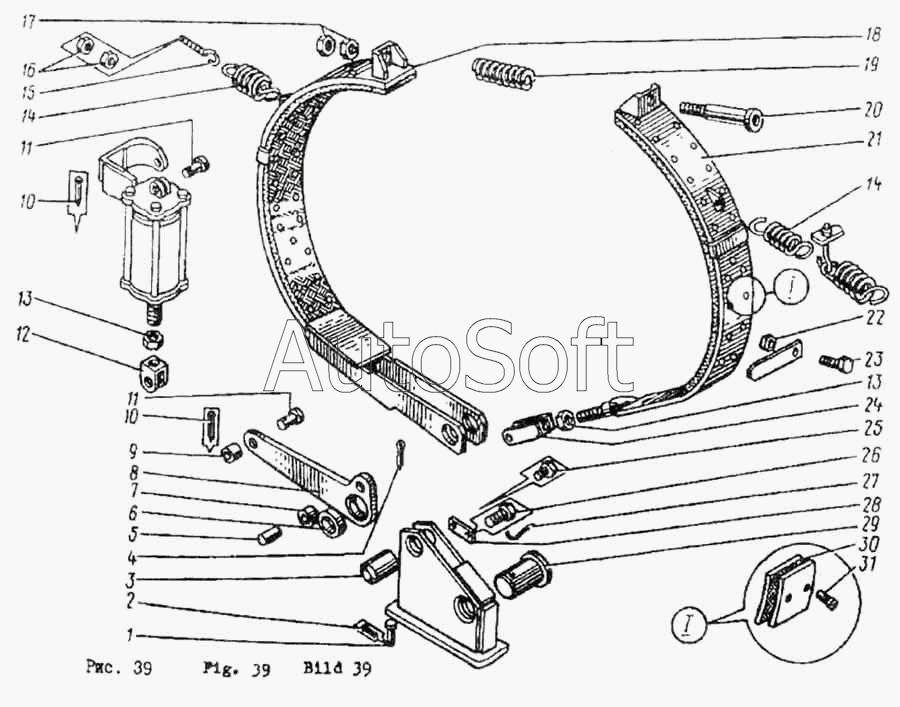

Каталог запасных частей к технике: ЭКСКО ЭО-5111Б (1990). Тормоз подъемного барабана
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
14
13
13
12
11
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Э***2 | Ось | |
| 2 | 3***7 | Шплинт | |
| 3 | Э***3 | Палец | |
| 4 | 5***7 | Шплинт | |
| 5 | Э***3 | Палец | |
| 6 | Э***6 | Втулка | |
| 7 | 2***7 | Втулка | |
| 8 | Э***8 | Рычаг | |
| 9 | 1***3 | Втулка | |
| 10 | 4***7 | Шплинт | |
| 11 | 2***0 | Ось | |
| 12 | Э***2 | Вилка | |
| 13 | М***6 | Гайка | |
| 14 | Э***A | Пружина | |
| 15 | Э***4 | Болт с ушком | |
| 16 | M***5 | Гайка | |
| 17 | М***5 | Гайка | |
| 18 | Э***A | Лента набегающая | |
| 19 | Э***2 | Пружина | |
| 20 | Э***1 | Болт стяжной | |
| 21 | 3***А | Лента сбегающая | |
| 22 | M***5 | Гайка | |
| 23 | M***1 | Винт | |
| 24 | Э***В | Вилка | |
| 25 | 1***3 | Масленка | |
| 26 | M***8 | Болт | |
| 27 | 1***2 | Проволока | |
| 28 | Э***2 | Планка стопорная | |
| 29 | Э***1 | Палец | |
| 30 | Э***3 | Лента l =1000 мм | |
| 31 | 0***1 | Заклепка 6x18 |
