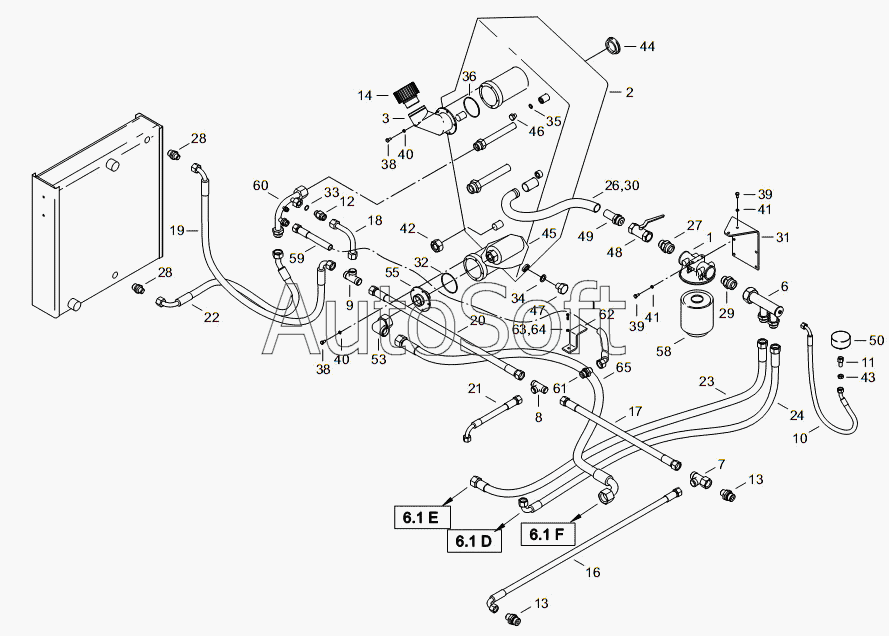

Каталог запасных частей к технике: WAY LOCUST L-903 (2007). Гидравлическая система
1
2
3
6
7
8
9
10
11
12
13
13
14
16
17
18
19
20
21
22
23
24
26
27
28
28
29
30
31
32
33
34
35
36
38
38
39
39
40
40
41
41
42
43
44
45
46
47
48
49
50
53
55
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | ФИЛЬТР | |
| 2 | 1***2 | ГИДРАВЛИЧЕСКИЙ БАК | |
| 3 | 1***3 | ЗАЛИВНОЕ ГОРЛО | |
| 6 | 1***6 | ТРУБОПРОВОД | |
| 7 | 1***7 | Т-ШТУЦЕР | |
| 8 | 1***8 | Т-СЦЕПЛЕНИЕ | |
| 9 | 1***9 | Т-СЦЕПЛЕНИЕ | |
| 10 | 1***0 | ШЛАНГ | |
| 11 | 0***4 | ШТУЦЕР | |
| 12 | 1***2 | ПЕРЕПУСКНОЙ КЛАПАН | |
| 13 | 1***3 | ШТУЦЕР | |
| 14 | 1***4 | ЗАТВОР | |
| 16 | 1***6 | ШЛАНГ | |
| 17 | 1***7 | ШЛАНГ | |
| 18 | 1***8 | ТРУБОПРОВОД | |
| 19 | 1***9 | ШЛАНГ | |
| 20 | 1***0 | ШЛАНГ | |
| 21 | 1***1 | ШЛАНГ | |
| 22 | 1***2 | ШЛАНГ | |
| 23 | 1***3 | ШЛАНГ | |
| 24 | 1***4 | ШЛАНГ | |
| 25 | 1***5 | ШЛАНГ | |
| 26 | 0***5 | ШЛАНГ | |
| 27 | 0***6 | НИППЕЛЬ | |
| 28 | 0***3 | ШТУЦЕР | |
| 29 | 1***9 | ШТУЦЕР | |
| 30 | 0***4 | ХОМУТ | |
| 31 | 1***1 | КОНСОЛЬ | |
| 32 | 1***2 | О-КОЛЬЦО | |
| 33 | 0***0 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 34 | 0***3 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 35 | 0***8 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 36 | 0***8 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 38 | 0***0 | БОЛТ | |
| 39 | 0***7 | БОЛТ | |
| 40 | 0***5 | ПРОКЛАДКА | |
| 41 | 0***9 | ПРОКЛАДКА | |
| 42 | 0***1 | ГАЙКА | |
| 43 | 0***2 | ГАЙКА | |
| 44 | 0***8 | УКАЗАТЕЛЬ УРОВНЯ МАСЛА | |
| 45 | 1***5 | ФИЛЬТР | |
| 46 | 0***0 | ПРОБКА | |
| 47 | 0***0 | ПРОБКА | |
| 48 | 0***7 | ШАРОВОЙ КЛАПАН | |
| 49 | 0***8 | ШТУЦЕР | |
| 50 | 0***9 | ВАКУУММЕТР | |
| 53 | 1***3 | L-ШТУЦЕР | |
| 55 | 1***5 | КРЫШКА В СБОРЕ | |
| 58 | 0***9 | ФИЛЬТР | |
| 59 | 1***9 | ШЛАНГ | |
| 60 | 1***0 | ТРУБОПРОВОД | |
| 61 | 0***2 | ШТУЦЕР | |
| 62 | 1***2 | ЗАПОНКА | |
| 63 | 0***2 | БОЛТ | |
| 64 | 1***4 | ШАЙБА | |
| 65 | 1***5 | ШЛАНГ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
