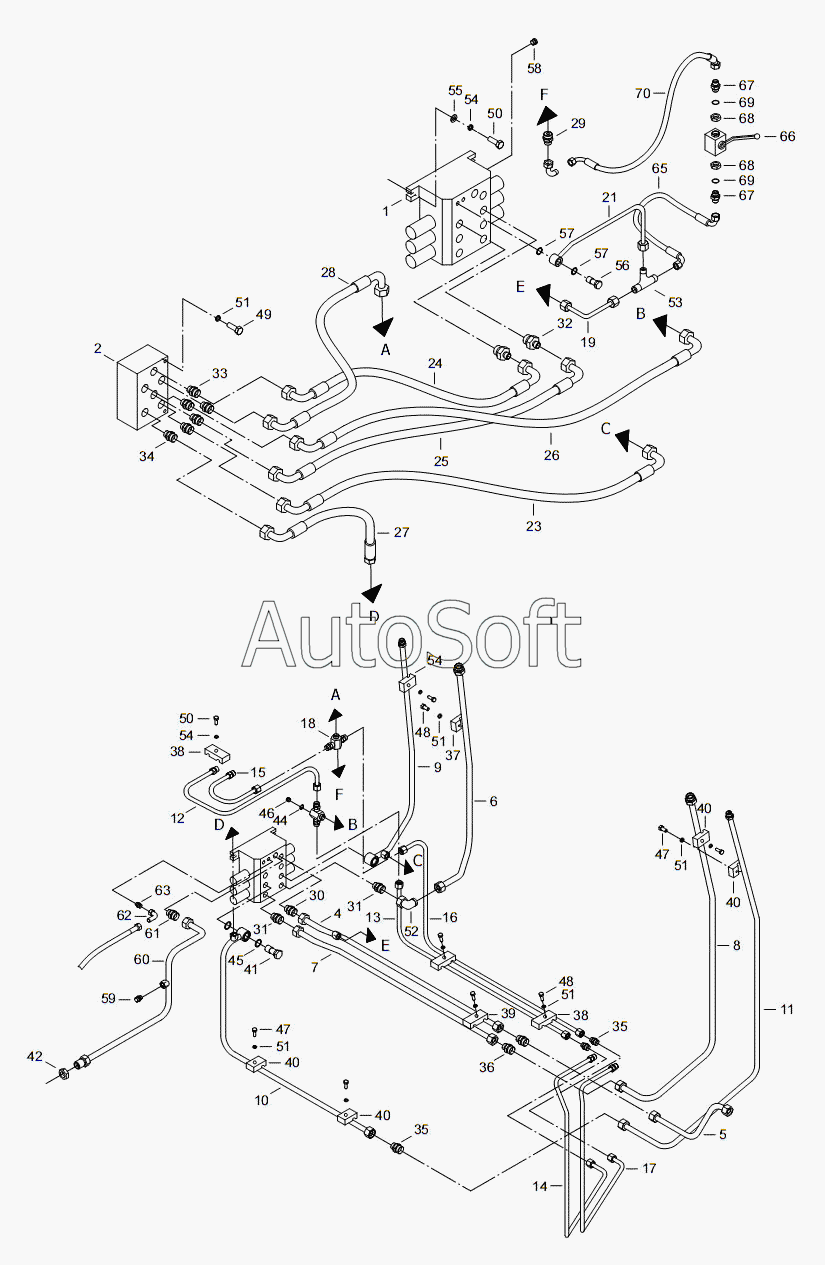

Каталог запасных частей к технике: WAY LOCUST L-1203 (2007). Гидравлическая система
21
32
29
28
27
26
25
24
23
33
19
2
1
63
62
61
60
56
70
69
69
68
68
67
67
66
65
58
57
57
59
55
54
54
54
53
51
51
51
51
50
49
34
12
31
31
30
18
17
16
15
14
13
35
35
11
10
9
8
7
6
5
44
54
52
51
51
50
50
48
48
47
47
46
45
4
42
41
40
40
40
40
39
38
38
37
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | РАСПРЕДЕЛИТЕЛЬ | |
| 2 | 0***2 | ВЫРАВНИВАЮЩИЙ КЛАПАН | |
| 4 | 0***4 | ТРУБОПРОВОД | |
| 5 | 0***5 | ТРУБОПРОВОД | |
| 6 | 0***6 | ТРУБОПРОВОД | |
| 7 | 0***7 | ТРУБОПРОВОД | |
| 8 | 0***8 | ТРУБОПРОВОД | |
| 9 | 0***9 | ТРУБОПРОВОД | |
| 10 | 0***0 | ТРУБОПРОВОД | |
| 11 | 0***1 | ТРУБОПРОВОД | |
| 12 | 0***2 | ТРУБОПРОВОД | |
| 13 | 0***3 | ТРУБОПРОВОД | |
| 14 | 0***4 | ТРУБОПРОВОД | |
| 15 | 0***5 | ТРУБОПРОВОД | |
| 16 | 0***6 | ТРУБОПРОВОД | |
| 17 | 0***7 | ТРУБОПРОВОД | |
| 18 | 0***8 | ТРУБОПРОВОД | |
| 19 | 0***9 | ТРУБОПРОВОД | |
| 21 | 0***1 | ТРУБОПРОВОД | |
| 23 | 0***3 | ШЛАНГ | |
| 24 | 0***4 | ШЛАНГ | |
| 25 | 0***5 | ШЛАНГ | |
| 26 | 0***6 | ШЛАНГ | |
| 27 | 0***7 | ШЛАНГ | |
| 28 | 0***8 | ШЛАНГ | |
| 29 | 0***9 | ШТУЦЕР | |
| 30 | 0***0 | ШТУЦЕР | |
| 31 | 0***1 | ШТУЦЕР | |
| 32 | 0***2 | ШТУЦЕР | |
| 33 | 0***3 | ШТУЦЕР | |
| 34 | 0***4 | ШТУЦЕР | |
| 35 | 0***2 | ШТУЦЕР | |
| 36 | 0***6 | ШТУЦЕР | |
| 37 | 0***4 | ЗАПОНКА | |
| 38 | 0***8 | ЗАПОНКА | |
| 39 | 0***9 | ЗАПОНКА | |
| 40 | 0***0 | ЗАПОНКА | |
| 41 | 0***1 | БОЛТ | |
| 42 | 0***2 | ГАЙКА | |
| 44 | 0***8 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 45 | 0***9 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 46 | 0***0 | ПРОБКА | |
| 47 | 0***5 | БОЛТ | |
| 48 | 0***5 | БОЛТ | |
| 49 | 0***9 | БОЛТ | |
| 50 | 0***0 | БОЛТ | |
| 50 | 0***0 | БОЛТ | |
| 51 | 0***9 | ПРОКЛАДКА | |
| 51 | 0***9 | ПРОКЛАДКА | |
| 52 | 0***2 | L-ШТУЦЕР | |
| 53 | 0***3 | Т-СЦЕПЛЕНИЕ | |
| 54 | 0***9 | ПРОКЛАДКА | |
| 54 | 0***9 | ПРОКЛАДКА | |
| 55 | 0***1 | ПРОКЛАДКА | |
| 56 | 0***6 | БОЛТ | |
| 57 | 0***8 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 58 | 0***2 | ПРОБКА | |
| 59 | 0***0 | ТРУБОПРОВОД | |
| 60 | 0***0 | ТРУБОПРОВОД | |
| 61 | 0***0 | Л-ШТУЦЕР | |
| 62 | 0***3 | ШТУЦЕР | |
| 63 | 0***3 | ШТУЦЕР | |
| 65 | 0***5 | ШЛАНГ | |
| 66 | 1***2 | КЛАПАН | |
| 67 | 1***5 | ШТУЦЕР | |
| 68 | 0***2 | ГАЙКА | |
| 69 | 0***3 | О-КОЛЬЦО | |
| 70 | 0***0 | ШЛАНГ |
