Каталог запасных частей к технике: WAY LOCUST L-753 (2007). Топливная система
28
28
28
28
20
20
20
21
22
23
23
24
24
25
25
25
25
26
27
19
29
30
31
32
33
34
35
35
36
10
2
3
3
4
5
6
8
9
1
11
12
13
14
14
16
17
18

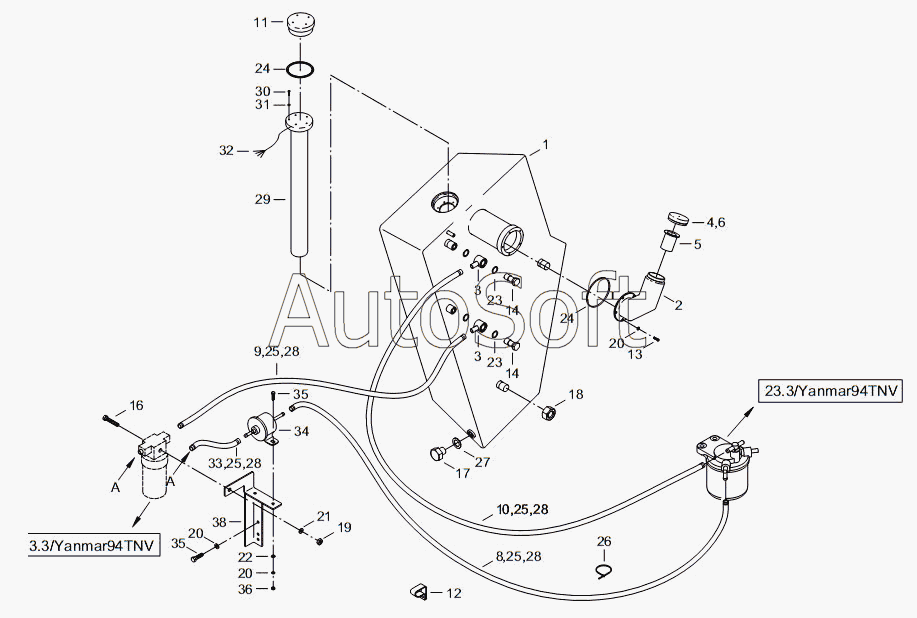

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | ТОПЛИВНЫЙ БАК | |
| 2 | 0***2 | ЗАЛИВНОЕ ГОРЛО | |
| 3 | 0***2 | ТРУБОПРОВОД | |
| 4 | 0***5 | ЗАТВОР | |
| 5 | 0***7 | СЕТКА | |
| 6 | 0***7 | УПЛОТНЕНИЕ | |
| 7 | 0***1 | КОНСОЛЬ | |
| 8 | 0***1 | ШЛАНГ | |
| 9 | 0***1 | ШЛАНГ | |
| 10 | 0***1 | ШЛАНГ | |
| 11 | 0***4 | ЗАТВОР | |
| 12 | 0***1 | ЗАПОНКА | |
| 13 | 0***6 | БОЛТ | |
| 14 | 0***2 | БОЛТ | |
| 15 | 0***0 | БОЛТ | |
| 16 | 0***6 | БОЛТ | |
| 17 | 0***0 | ПРОБКА | |
| 18 | 0***1 | ГАЙКА | |
| 19 | 0***6 | ГАЙКА | |
| 20 | 0***5 | ПРОКЛАДКА | |
| 21 | 0***9 | ПРОКЛАДКА | |
| 22 | 0***9 | ПРОКЛАДКА | |
| 23 | 0***8 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 24 | 0***8 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 25 | 1***5 | ПРУЖИНА | |
| 26 | 0***8 | ПЕРЕВЯЗОЧНАЯ ЛЕНТА | |
| 27 | 0***3 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 28 | 0***3 | ХОМУТ | |
| 29 | 0***0 | ДАТЧИК УРОВНЯ | |
| 30 | 0***3 | БОЛТ | |
| 31 | 0***5 | ПРОКЛАДКА | |
| 32 | 1***2 | ВКЛЮЧЕНИЕ ДАТЧИКА | |
| 33 | 0***1 | ШЛАНГ | |
| 34 | 0***0 | ПОДКАЧИВАЮЩИЙ НАСОС | |
| 35 | 0***8 | БОЛТ | |
| 36 | 0***0 | ГАЙКА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
