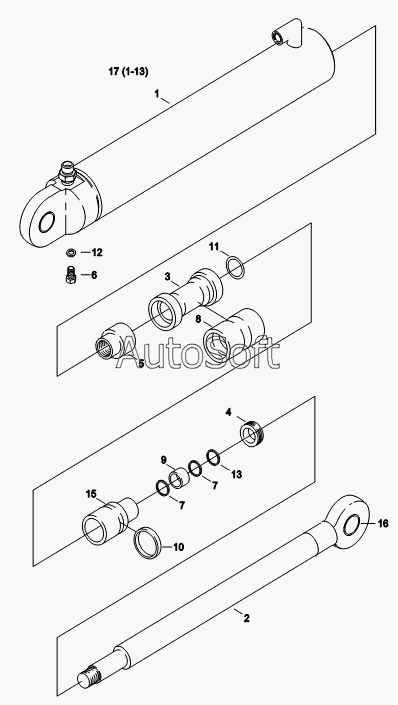

Каталог запасных частей к технике: WAY LOCUST L-753 (2007). Гидроцилиндр
1
2
3
4
5
6
7
7
8
9
10
11
12
13
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | ЦИЛИНДР С КРЫШКОЙ | |
| 2 | 1***2 | ШТОК С ПОДШИПНИКОМ | |
| 3 | 1***3 | ПОРШЕНЬ | |
| 4 | 1***4 | ГАЙКА КРЫШКИ | |
| 5 | 0***7 | ГАЙКА | |
| 6 | 0***0 | БОЛТ | |
| 7 | 0***2 | ВОДЯЩЕЕ КОЛЬЦО | |
| 8 | 1***8 | МАНЖЕТА | |
| 9 | 0***8 | МАНЖЕТА | |
| 10 | 1***0 | О-КОЛЬЦО | |
| 11 | 0***6 | О-КОЛЬЦО | |
| 12 | 0***7 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 13 | 0***6 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 15 | 1***5 | ПЕРЕДНЯЯ РЫШКА | |
| 16 | 1***6 | ПОДШИПНИК | |
| 17 | 1***0 | ГИДРОЦИЛИНДР |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
