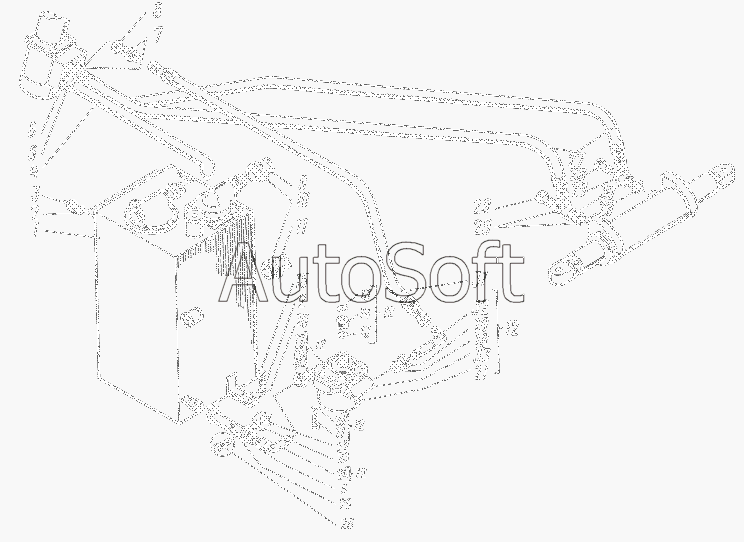

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014 (2002). Гидропривод рулевого управления
1
2
2
3
4
5
5
6
7
8
9
10
11
12
12
12
12
12
13
13
14
15
16
17
18
18
19
19
20
21
21
22
23
24
25
26
27
28
28
29
29
29
30
31
32
33
ДИБМ.454617.001-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ДИБМ.454617.001-01 | Д***1 | Гидропривод | |
| НШ6-0505038 | Н***8 | Кольцо уплотнительное | |
| 1 | 2***0 | Бак | |
| 2 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 3 | [***] | Гайка М10-6Н.5.019 ГОСТ5915-70 | |
| 4 | [***] | Рукав 16x26-1,6 (L=800мм) ГОСТ10362-76 | |
| 5 | 8***2 | Хомут | |
| 6 | 8***6 | Ниппель | |
| 7 | 8***7 | Штуцер | |
| 8 | [***] | Прокладка Ал.16 ГОСТ23358-87 | |
| 9 | [***] | Рукав 25x35-1,6 (L=1500мм) ГОСТ10362-76 | |
| 10 | 2***1 | Хомут | |
| 11 | [***] | Рукав 25x35-1,6 (L=700мм) ГОСТ10362-76 | |
| 12 | 2***1 | Насос | |
| 13 | 0***1 | Кольцо | |
| 14 | 0***4 | Втулка | |
| 15 | [***] | Болт М10-6gх20.58.019 ГОСТ7798-70 | |
| 16 | 2***3 | Прижим | |
| 17 | Н***2 | Насос | |
| 18 | Н***4 | Кольцо уплотнительное | |
| 19 | Д***8 | Гайка | |
| 20 | [***] | Шайба 8.65Г.05 ГОСТ6402-70 | |
| 21 | [***] | Болт М8-6gх30.69.016 ГОСТ7796-70 | |
| 22 | [***] | Гайка М6-6Н.5.019 ГОСТ5915-70 | |
| 23 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 24 | 2***2 | Угольник | |
| 25 | [***] | Рукав 16x26-1,6 (L=640мм) ГОСТ10362-76 | |
| 26 | [***] | Болт М6-6gх25.58.019 ГОСТ7798-70 | |
| 27 | 5***9 | Рукав высокого давления | |
| 28 | Д***8 | Штуцер | |
| 29 | [***] | Прокладка Ал.14 ГОСТ23358-87 | |
| 30 | Д***2 | Наконечник | |
| 31 | Д***3 | Рукав высокого давления | |
| 32 | 2***0 | Угольник | |
| 33 | Н***6 | Муфта угловая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
