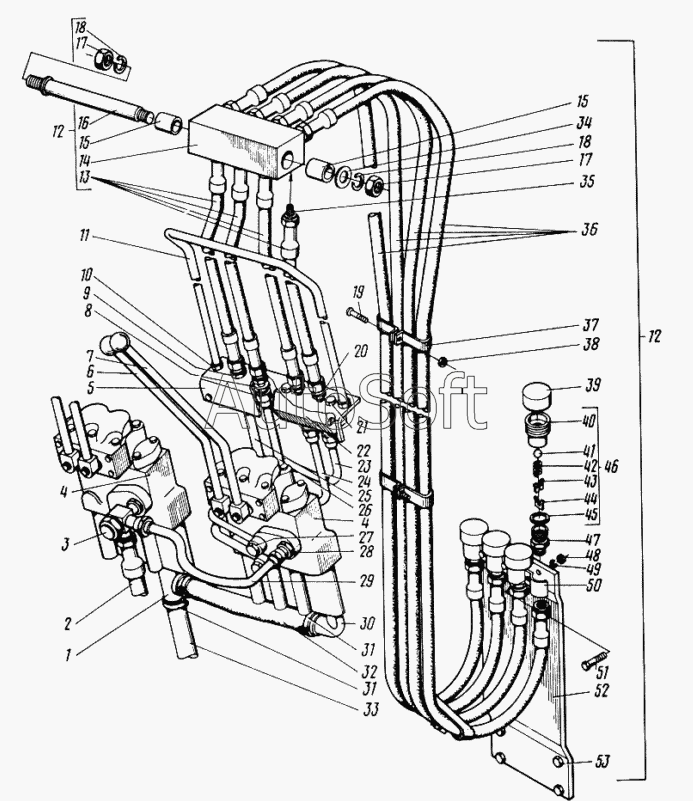

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014 (2002). Гидропривод навесных приспособлений
40
48
47
46
45
44
43
42
41
49
39
38
37
36
35
34
33
32
50
51
52
53
9
15
15
14
13
12
12
12
12
12
12
11
10
16
8
7
6
5
4
4
3
2
1
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201.04.00.042 | 2***2 | Прокладка | |
| 201.04.00.042 | 2***2 | Прокладка | |
| 8ХЮ.322.032-06 | 8***6 | Заглушка | |
| [Болт М6-6gх25.58.019 ГОСТ7798-70] | [***] | Болт М6-6gх25.58.019 ГОСТ7798-70 | |
| [Гайка М6-6Н.5.019 ГОСТ5915-70] | [***] | Гайка М6-6Н.5.019 ГОСТ5915-70 | |
| [Гайка М8-6Н.5.019 ГОСТ5915-70] | [***] | Гайка М8-6Н.5.019 ГОСТ5915-70 | |
| [Гайка М8-6Н.5.019 ГОСТ5915-70] | [***] | Гайка М8-6Н.5.019 ГОСТ5915-70 | |
| [Шайба 6.65Г.019 ГОСТ6402-70] | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| [Шайба 8.65Г.019 ГОСТ6402-70] | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| [Шайба 8.65Г.019 ГОСТ6402-70] | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| НШ4Б-0505046 | Н***6 | Кольцо | |
| 1 | 2***2 | Патрубок | |
| 2 | 5***0 | Рукав высокого давления | |
| 3 | 8***6 | Гайка | |
| 4 | Р***7 | Распределитель | |
| 5 | 2***1 | Кронштейн | |
| 6 | 2***2 | Рукоятка | |
| 7 | 2***3 | Рукоятка | |
| 8 | 2***2 | Штуцер | |
| 9 | 8***4 | Гайка | |
| 10 | [***] | Гайка М10-6Н.5.019 ГОСТ5915-70 | |
| 11 | 2***2 | Скоба | |
| 12 | Д***1 | Устройство натяжное | |
| 12 | Д***1 | Устройство натяжное | |
| 12 | Д***2 | Устройство натяжное | |
| 13 | 5***6 | Рукав высокого давления | |
| 14 | 6***3 | Коллектор | |
| 15 | 2***8 | Втулка | |
| 16 | Д***9 | Ось | |
| 17 | [***] | Гайка М16-6Н.5.019 ГОСТ5915-70 | |
| 18 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 19 | [***] | Болт М4-6gх30.58.013 ГОСТ7805-70 | |
| 20 | 8***2 | Штуцер | |
| 21 | [***] | Болт М8-6gх16.58.019 ГОСТ7798-70 | |
| 22 | 5***7 | Клапан предохранительный | |
| 23 | 2***6 | Трубопровод | |
| 24 | 2***4 | Трубопровод | |
| 25 | 2***0 | Трубопровод | |
| 26 | 2***2 | Трубопровод | |
| 27 | 2***8 | Штуцер | |
| 28 | 2***3 | Штуцер | |
| 29 | 2***0 | Трубопровод | |
| 30 | 2***0 | Патрубок | |
| 31 | 2***1 | Хомут | |
| 32 | [***] | Рукав 25x35-1,6 (L=175мм) ГОСТ10362-76 | |
| 33 | [***] | Рукав 25x35-1,6 (L=1500мм) ГОСТ10362-76 | |
| 34 | [***] | Шайба 16.02.Ст3.019 ГОСТ11371-78 | |
| 35 | 8***2 | Штуцер | |
| 36 | 5***1 | Рукав высокого давления | |
| 37 | 2***6 | Хомут | |
| 38 | [***] | Гайка М4-6Н.5.019 ГОСТ5915-70 | |
| 39 | 2***5 | Колпачок | |
| 40 | 1***А | Корпус запорного устройства | |
| 41 | [***] | Шарик 14,288-60 ГОСТ3722-81 | |
| 42 | А***А | Пружина | |
| 43 | 1***А | Крестовина верхняя | |
| 44 | 1***А | Крестовина нижняя | |
| 45 | 1***9 | Шайба уплотнительная | |
| 46 | 3***0 | Клапан запорный | |
| 47 | 2***1 | Штуцер | |
| 48 | [***] | Гайка М6-6Н.5.019 ГОСТ5915-70 | |
| 49 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 50 | 2***1 | Хомут | |
| 51 | [***] | Болт М6-6gх35.58.019 ГОСТ7798-70 | |
| 52 | Д***1 | Кронштейн | |
| 53 | [***] | Болт М8-6gх25.58.019 ГОСТ7798-70 |
