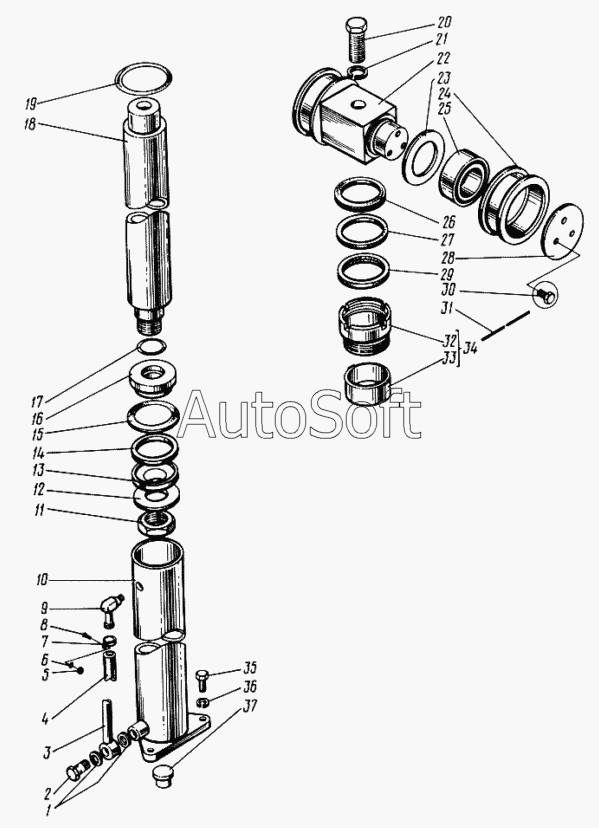

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014 (2002). Цилиндр ДИБМ.454613.001
30
19
20
21
22
23
24
25
26
27
28
29
18
31
32
33
34
35
36
37
ДИБМ.454613.001
ДИБМ.454613.001-02
ДИБМ.454613.001-04
10
2
3
4
4
4
5
6
7
8
9
10
1
10
11
12
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ДИБМ.454613.001 | Д***1 | Цилиндр | |
| ДИБМ.454613.001-02 | Д***2 | Цилиндр | |
| ДИБМ.454613.001-04 | Д***4 | Цилиндр | |
| 1 | [***] | Прокладка Ал.22 ГОСТ23358-87 | |
| 2 | Д***7 | Штуцер | |
| 3 | Д***1 | Трубопровод | |
| 4 | [***] | Рукав 16x25,0-1,6 (L=1100мм) ГОСТ10362-76 | |
| 4 | [***] | Рукав 16x25,0-1,6 (L=1310мм) ГОСТ10362-76 | |
| 4 | [***] | Рукав 16x25,0-1,6 (L=1450мм) ГОСТ10362-76 | |
| 5 | [***] | Гайка М6-6Н.5.019 ГОСТ5015-70 | |
| 6 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 7 | Д***1 | Хомут | |
| 8 | [***] | Болт М6-6gх30.58.019 ГОСТ7798-70 | |
| 9 | Д***9 | Угольник | |
| 10 | Д***1 | Труба | |
| 10 | Д***2 | Труба | |
| 10 | Д***4 | Труба | |
| 11 | Д***5 | Гайка | |
| 12 | Д***6 | Кольцо | |
| 13 | Д***1 | Кольцо | |
| 14 | [***] | Манжета 125x105-2 ГОСТ14896-84 | |
| 15 | Д***1 | Кольцо | |
| 16 | Д***1 | Поршень | |
| 17 | [***] | Кольцо 050-060-58-2-2 ГОСТ18829-73 | |
| 18 | Д***1 | Шток | |
| 18 | Д***1 | Шток | |
| 18 | Д***2 | Шток | |
| 19 | [***] | Кольцо 115-125-58-2-2 ГОСТ18829-73 | |
| 20 | [***] | Болт М30х2-6gх80.58.019 ГОСТ7796-70 | |
| 21 | [***] | Шайба 30.65Г.019 ГОСТ6402-70 | |
| 22 | Д***1 | Траверса | |
| 23 | Д***6 | Шайба | |
| 24 | Д***3 | Ролик | |
| 25 | [***] | Подшипник 4074114 ГОСТ4657-82 | |
| 26 | [***] | Грязесъемник 4-90 ГОСТ24811-81 | |
| 27 | Д***2 | Кольцо | |
| 28 | Д***2 | Крышка | |
| 29 | [***] | Манжета 110x90-2 ГОСТ14896-84 | |
| 30 | [***] | Болт 3М8-6gх16.58.019 ГОСТ7805-70 | |
| 31 | [***] | Проволока 1-С (L=250мм) ГОСТ3282-74 | |
| 32 | Д***1 | Гайка | |
| 33 | Д***7 | Втулка | |
| 34 | Д***2 | Корпус | |
| 35 | [***] | Болт М16-6gх35.58.019 ГОСТ7798-70 | |
| 36 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 37 | Д***4 | Пята |
