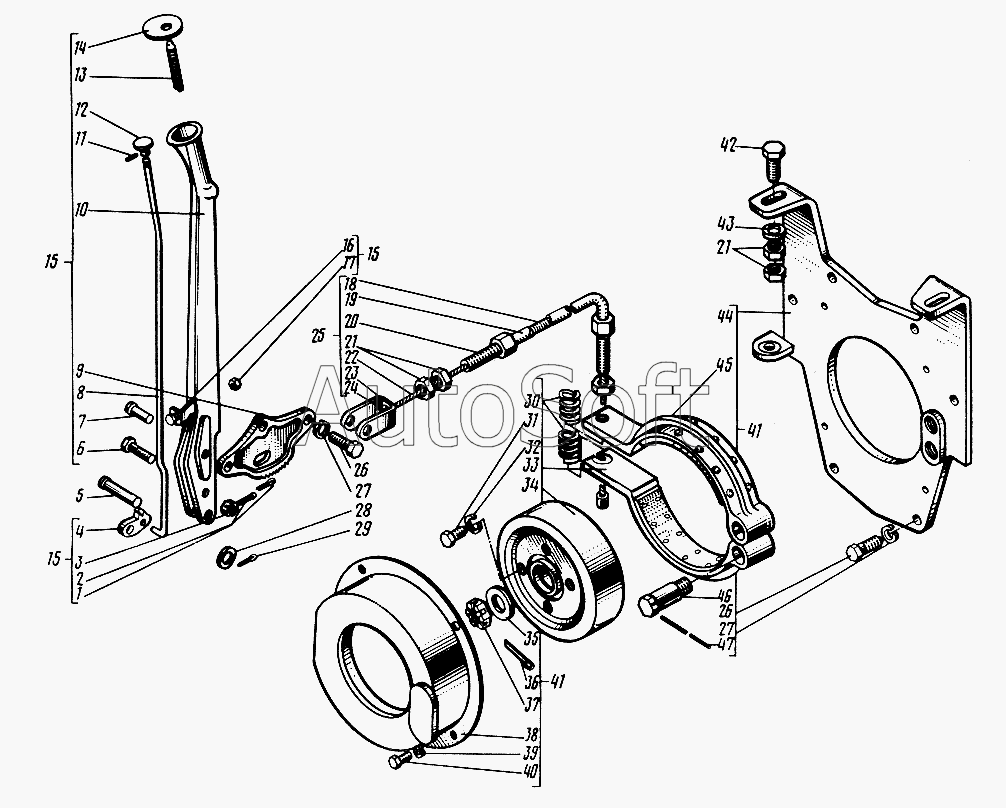

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014 (2002). Устройство тормозное 205.00.06.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
16
17
18
19
20
21
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***П | Шплинт 2,7x20 | |
| 2 | 2***П | Шплинт 1,8x20 | |
| 3 | 2***8 | Гайка М8х1 | |
| 4 | 5***0 | Собачка | |
| 5 | [***] | Ось 6-10h11х45.20Ц9хр ГОСТ9650-80 | |
| 6 | 2***8 | Болт М3х1х35 | |
| 7 | 2***8 | Палец 10x35 | |
| 8 | 5***8 | Тяга собачки | |
| 9 | 5***8 | Сектор | |
| 10 | 5***0 | Рычаг | |
| 11 | А***7 | Штифт | |
| 12 | А***С | Головка тяги | |
| 13 | А***В | Пружина | |
| 14 | А***А | Шляпка | |
| 15 | 2***0 | Рычаг (доделка) | |
| 16 | 5***5 | Болт М8-6gх25.58.019 | |
| 16 | [***] | Болт М8-6gх25.58.019 ГОСТ7798-70 | |
| 17 | [***] | Гайка М8-6Н.5.019 ГОСТ2524-70 | |
| 18 | 2***6 | Каркас | |
| 19 | 2***0 | Оболочка | |
| 20 | 2***1 | Наконечник | |
| 21 | [***] | Гайка М12-6Н.5.019 ГОСТ5915-70 | |
| 22 | [***] | Канат 3,6 (L=960мм) ГОСТ2172-80 | |
| 23 | 2***9 | Вилка | |
| 24 | 2***2 | Муфта | |
| 25 | 2***0 | Трос | |
| 26 | [***] | Болт М10-6gх35.58.019 ГОСТ7798-70 | |
| 27 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 28 | [***] | Шайба 10.01.019 ГОСТ11371-78 | |
| 29 | [***] | Шплинт 2,5x20.019 ГОСТ397-79 | |
| 30 | 2***8 | Пружина | |
| 31 | [***] | Болт М10-6gх20.58.019 ГОСТ7798-70 | |
| 32 | [***] | Шайба 10.65Г.01.24 ГОСТ6402-70 | |
| 33 | 2***0 | Колодка | |
| 34 | 2***8 | Шкив | |
| 35 | [***] | Шайба 20.01.019 ГОСТ11371-78 | |
| 36 | [***] | Шплинт 4x45.0.019 ГОСТ397-79 | |
| 37 | [***] | Гайка М20х1,5.5.019 ГОСТ5919-73 | |
| 38 | 2***5 | Кожух | |
| 39 | [***] | Шайба 6.65Г.01.24 ГОСТ6402-70 | |
| 40 | [***] | Болт М6-6gх10.58.019 ГОСТ7798-70 | |
| 41 | 2***0 | Тормоз стояночный | |
| 42 | [***] | Болт М12-6gх45.58.019 ГОСТ7798-70 | |
| 43 | [***] | Шайба 12.01.019 ГОСТ11371-78 | |
| 44 | 2***0 | Кронштейн | |
| 45 | 2***0 | Колодка | |
| 46 | 7***4 | Болт | |
| 47 | [***] | Проволока 1,0-С-П (L=160мм) ГОСТ3282-74 |
