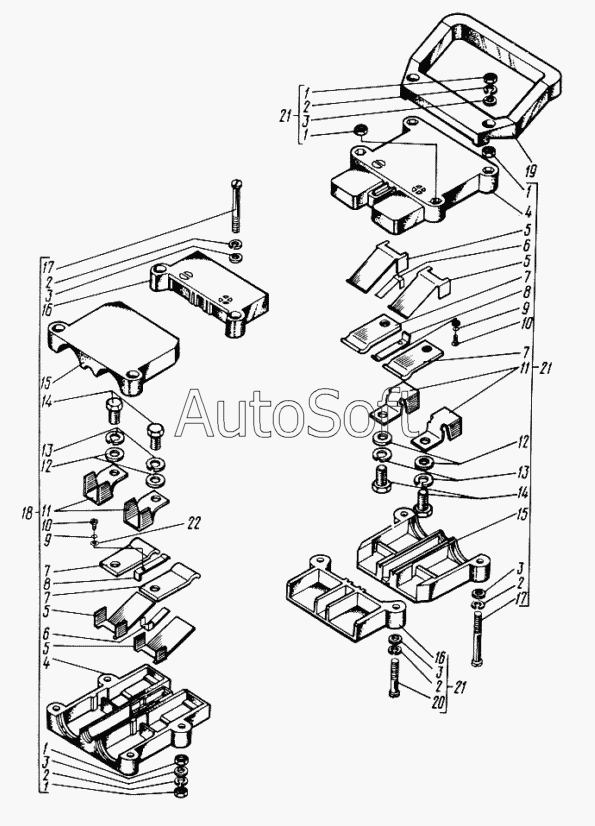

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014 (2002). Соединитель электрический РШ15-35-23УХЛ1
1
1
1
1
1
2
2
2
2
2
3
3
3
3
3
4
4
5
5
5
5
6
6
7
7
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
21
21
22
ИГРФ.434416.003
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ИГРФ.434416.003 | И***3 | Соединитель электрический | |
| 1 | [***] | Гайка М5-6Н.5.016 ГОСТ5927-70 | |
| 2 | [***] | Шайба 5.65Г.016 ГОСТ6402-70 | |
| 3 | [***] | Шайба 5.01.016 ГОСТ11371-73 | |
| 4 | Г***6 | Корпус | |
| 5 | Г***6 | Пружина | |
| 6 | Г***8 | Пружина | |
| 7 | Г***1 | Контакт | |
| 8 | Г***3 | Контакт | |
| 9 | [***] | Шайба 3.65Г.016 ГОСТ6402-70 | |
| 10 | [***] | Винт В.М3-6gх6.48.016 ГОСТ1491-80 | |
| 11 | Г***0 | Наконечник | |
| 12 | [***] | Шайба 8.01.016 ГОСТ11371-78 | |
| 13 | [***] | Шайба 8.65Г.016 ГОСТ6402-70 | |
| 14 | [***] | Болт М8-6gх10.58.016 ГОСТ7738-70 | |
| 15 | Г***6 | Крышка | |
| 16 | Г***7 | Корпус | |
| 17 | [***] | Винт В.М5-6gх45.48.016 ГОСТ17473-80 | |
| 18 | Г***7 | Розетка соединителя | |
| 19 | Г***3 | Ручка | |
| 20 | [***] | Винт В.М5-6gх30.48.016 ГОСТ17473-80 | |
| 21 | Г***1 | Вилка соединителя | |
| 22 | [***] | Шайба 3.01.016 ГОСТ11371-78 |
