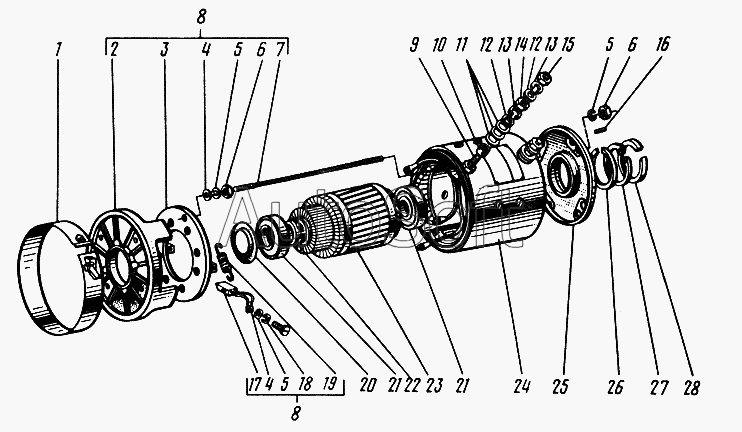

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014 (2002). Электродвигатель ЗДН.37Э
1
2
3
4
4
5
5
5
6
6
7
8
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8ТР.860.283-07 | 8***7 | Табличка | |
| 1 | 5***2 | Крышка | |
| 2 | 8***2 | Щит подшипниковый | |
| 3 | 5***4 | Траверса | |
| 4 | [***] | Шайба 6.01.019 ГОСТ11371-78 | |
| 5 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 6 | [***] | Гайка М6-6Н.5.019 ГОСТ5927-70 | |
| 7 | 8***9 | Шпилька | |
| 8 | 5***6 | Щит подшипниковый | |
| 9 | 8***7 | Болт | |
| 10 | 8***9 | Изолятор | |
| 11 | 8***1 | Прокладка | |
| 12 | [***] | Шайба 8.01.019 ГОСТ11371-78 | |
| 13 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 14 | 8***4 | Гайка | |
| 15 | [***] | Гайка М8-6Н.5.019 ГОСТ5927-70 | |
| 16 | [***] | Ролик 3x15,8АЗ ГОСТ6870-81 | |
| 17 | Ф***6 | Щетка К2-3 | |
| 18 | [***] | Винт В.М6-6gх12.48.019 ГОСТ1491-80 | |
| 19 | 8***4 | Пружина | |
| 20 | 8***1 | Крышка подшипника | |
| 21 | [***] | Подшипник 80107С9 ГОСТ7242-81 | |
| 22 | [***] | Кольцо Б35 ГОСТ13942-86 | |
| 23 | 5***8 | Якорь | |
| 24 | 5***1 | Индуктор | |
| 25 | 8***8 | Щит подшипниковый | |
| 26 | 8***1 | Прокладка | |
| 27 | [***] | Кольцо Б62 ГОСТ13943-86 | |
| 28 | 8***2 | Переход |
