Каталог запасных частей к технике: Канаш-электрокар ЭП-2014 (2002). Электродвигатель ЗДН.61Э
1
2
2
2
3
3
4
5
6
6
6
7
8
9
9
10
11
12
13
14
15
15
16
16
17
17
18
19
20
21
22
23
24
24
25
26
26
27
27
28
29
30
31
32
33

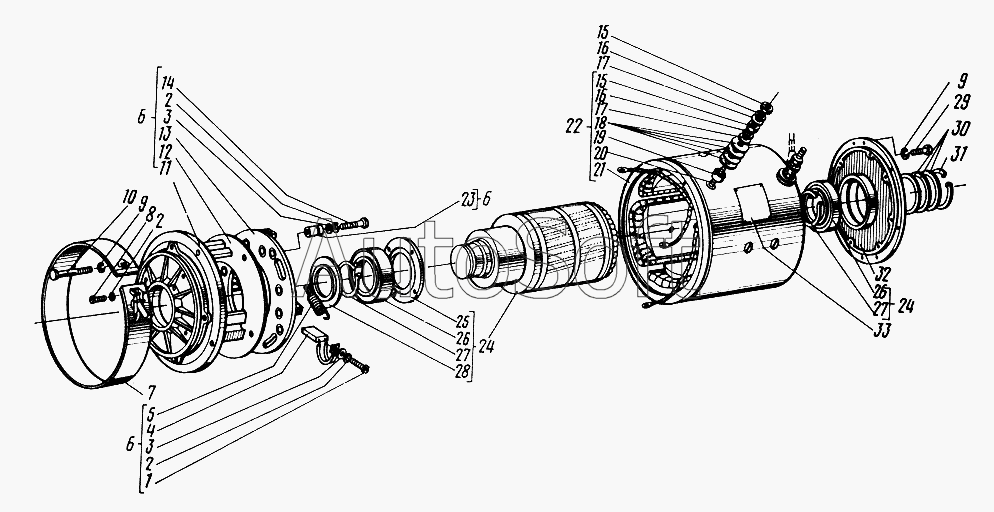

1ТР.559.352-18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1ТР.559.352-18 | 1***8 | Электродвигатель ЗДН.61Э | |
| [Заклепка 3x6.02.019 ГОСТ10299-80] | [***] | Заклепка 3x6.02.019 ГОСТ10299-80 | |
| 1 | [***] | Винт М6-6gх12.48.019 ГОСТ1491-80 | |
| 2 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 3 | [***] | Шайба 6.01.019 ГОСТ11371-78 | |
| 4 | Ф***1 | Щетка для электромашины тип К2-3 | |
| 5 | Д***7 | Пружина | |
| 6 | 5***8 | Щит подшипниковый | |
| 7 | 5***6 | Крышка | |
| 8 | [***] | Винт М6-6gх35.48.019 ГОСТ1491-80 | |
| 9 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 10 | 8***9 | Болт | |
| 11 | 8***1 | Щит подшипниковый | |
| 12 | 8***2 | Прокладка | |
| 13 | 5***2 | Траверса | |
| 14 | [***] | Болт М6-6gх30.48.019 ГОСТ7795-70 | |
| 15 | [***] | Гайка М10-6Н.5.019 ГОСТ5927-70 | |
| 16 | [***] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 17 | [***] | Шайба 10.01.019 ГОСТ11371-78 | |
| 18 | 8***2 | Прокладка | |
| 19 | 8***1 | Изолятор | |
| 20 | 8***5 | Шпилька | |
| 21 | 5***2 | Станина | |
| 22 | 5***8 | Индуктор | |
| 23 | 8***4 | Изолятор | |
| 24 | Д***0 | Якорь | |
| 25 | Д***2 | Крышка подшипника | |
| 26 | [***] | Подшипник 180308У1СЭ ТУ4538-АВ | |
| 27 | [***] | Кольцо Б40 ГОСТ13942-86 | |
| 28 | 8***2 | Крышка подшипника | |
| 29 | [***] | Болт М8-6gх30.48.10.019 ГОСТ7795-70 | |
| 30 | 8***4 | Прокладка | |
| 31 | [***] | Кольцо Б90 ГОСТ13943-86 | |
| 32 | 8***2 | Щит подшипниковый | |
| 33 | 8***1 | Табличка |
