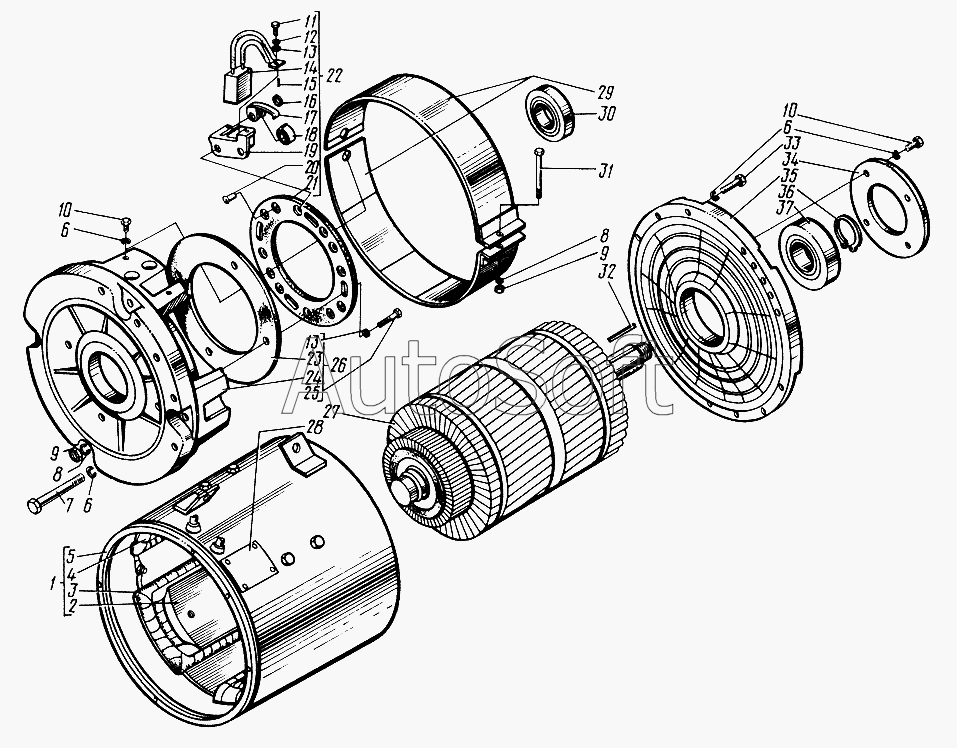

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014 (2002). Электродвигатель РТ-2.7Э
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
ДИБШ.527424.001-12
11
2
3
4
5
6
6
6
7
8
8
9
9
10
10
1
12
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Заклепка 3x6.01.019 ГОСТ10299-80] | [***] | Заклепка 3x6.01.019 ГОСТ10299-80 | |
| ДИБШ.527424.001-12 | Д***2 | Электродвигатель РТ-2.7Э | |
| 1 | Д***4 | Индуктор | |
| 2 | Д***8 | Полюс главный | |
| 3 | Д***8 | Катушка полюсная | |
| 4 | Д***2 | Катушка полюсная | |
| 5 | Д***1 | Станина | |
| 6 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 7 | [***] | Болт М8-6gх90.48.019 ГОСТ7796-70 | |
| 8 | [***] | Шайба 6Т.65Г.019 ГОСТ6402-70 | |
| 9 | [***] | Гайка М6-6Н.5.019 ГОСТ5927-70 | |
| 10 | [***] | Болт М8-6gх16.48.019 ГОСТ7796-70 | |
| 11 | [***] | Болт М6-6gх16.58.019 ГОСТ7805-70 | |
| 12 | [***] | Шайба 6.65Г.016 ГОСТ6402-70 | |
| 13 | [***] | Шайба 6.01.016 ГОСТ11371-78 | |
| 14 | Ф***0 | Щетка для электромашины тип К1-3 | |
| 15 | [***] | Шплинт 1,6x10.00.019 ГОСТ397-79 | |
| 16 | [***] | Шайба 8.01.016 ГОСТ11371-78 | |
| 17 | Д***1 | Рычаг | |
| 18 | Д***1 | Пружина | |
| 19 | Д***2 | Корпус щеткодержателя | |
| 20 | Д***3 | Заклепка | |
| 21 | Д***2 | Траверса | |
| 22 | Д***4 | Траверса | |
| 23 | Д***2 | Прокладка | |
| 24 | Д***1 | Щит подшипниковый | |
| 25 | [***] | Болт М6-6gх40.48.019 ГОСТ7805-70 | |
| 26 | Д***2 | Щит подшипниковый | |
| 27 | Д***5 | Якорь | |
| 28 | Д***4 | Табличка | |
| 29 | Д***8 | Крышка | |
| 30 | [***] | Подшипник 180207С17 ГОСТ8882-75 | |
| 31 | [***] | Болт М6-6gх70.48.019 ГОСТ7795-70 | |
| 32 | Д***5 | Шпонка | |
| 33 | [***] | Болт М8-6gх30.48.019 ГОСТ7796-70 | |
| 34 | Д***4 | Крышка подшипника | |
| 35 | Д***1 | Щит подшипниковый | |
| 36 | Д***9 | Кольцо | |
| 37 | [***] | Подшипник 180308У1С9 ТУ4538АВ |
