Каталог запасных частей к технике: Канаш-электрокар ЭП-2014 (2002). Контактор КМ41.14
34
24
24
25
25
26
27
27
27
28
28
29
30
31
32
33
33
23
35
36
37
38
39
ДИБШ.644423.007-10
12
2
3
4
4
4
5
6
7
8
9
10
11
1
13
14
14
15
16
17
17
17
18
19
19
19
20
21
21
21
22
22
22
22

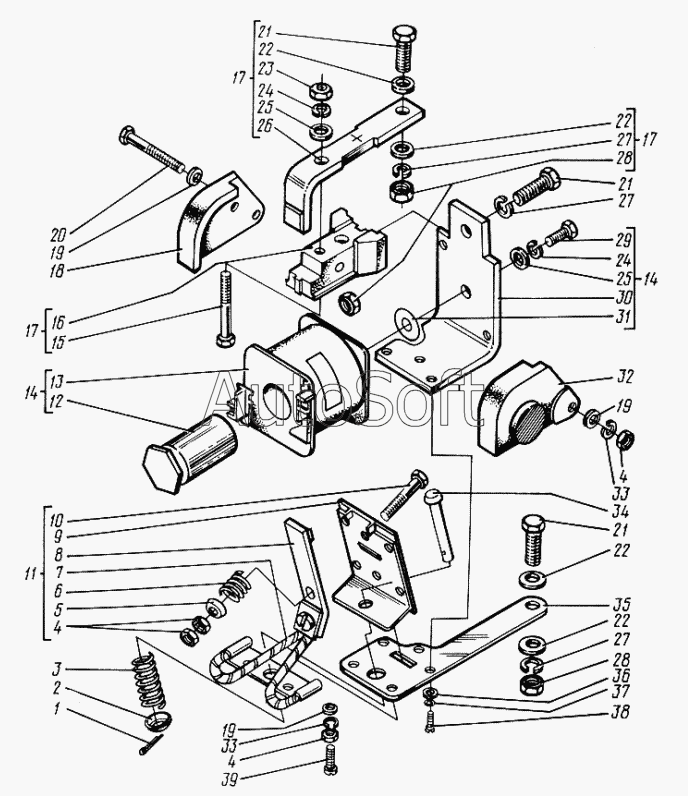

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Винт В.М6-6gх12.48.019 ГОСТ1491-80] | [***] | Винт В.М6-6gх12.48.019 ГОСТ1491-80 | |
| [Шайба 6.65Г.016 ГОСТ6402-70] | [***] | Шайба 6.65Г.016 ГОСТ6402-70 | |
| ДИБШ.301612.001-02 | Д***2 | Винт | |
| ДИБШ.644423.007-10 | Д***0 | Контактор КМ41.14 | |
| ДИБШ.754342.034-02 | Д***2 | Табличка | |
| 1 | [***] | Шплинт 2x12.00.016 ГОСТ397-79 | |
| 2 | Д***2 | Шайба | |
| 3 | Д***0 | Пружина | |
| 4 | [***] | Гайка М5-6Н.5.016 ГОСТ5927-70 | |
| 5 | Д***2 | Шайба | |
| 6 | Д***5 | Пружина | |
| 7 | Д***2 | Соединение гибкое | |
| 8 | Д***5 | Контакт | |
| 9 | Д***1 | Якорь | |
| 10 | Д***7 | Болт | |
| 11 | Д***0 | Якорь | |
| 12 | Д***3 | Сердечник | |
| 13 | Д***2 | Катушка | |
| 14 | Д***2 | Система электромагнитная | |
| 15 | [***] | Болт М6-6gх45.48.036 ГОСТ7795-70 | |
| 16 | Д***2 | Колодка | |
| 17 | Д***5 | Колодка контактная | |
| 18 | Д***1 | Стенка | |
| 19 | [***] | Шайба 5.01.016 ГОСТ11371-78 | |
| 20 | Д***2 | Болт | |
| 21 | [***] | Болт М8-6gх25.48.019 ГОСТ7805-70 | |
| 22 | [***] | Шайба 8.01.016 ГОСТ11371-78 | |
| 23 | [***] | Гайка М6-6Н.5.016 ГОСТ5927-70 | |
| 24 | [***] | Шайба 6Т.65Г.019 ГОСТ6402-70 | |
| 25 | [***] | Шайба 6.01.016 ГОСТ11371-78 | |
| 26 | Д***6 | Контакт | |
| 27 | [***] | Шайба 8.65Г.016 ГОСТ6402-70 | |
| 28 | [***] | Гайка М8-6Н.5.019 ГОСТ5927-70 | |
| 29 | [***] | Болт М6-6gх16.48.019 ГОСТ7805-70 | |
| 30 | Д***5 | Ярмо | |
| 31 | Д***9 | Шайба | |
| 32 | Д***5 | Стенка | |
| 33 | [***] | Шайба 5.65Г.016 ГОСТ6402-70 | |
| 34 | Д***1 | Пружинодержатель | |
| 35 | Д***4 | Кронштейн | |
| 36 | [***] | Шайба 4.01.016 ГОСТ11371-78 | |
| 37 | [***] | Шайба 4.65Г.016 ГОСТ6402-70 | |
| 38 | [***] | Винт В.М4-6gх10.48.016 ГОСТ1491-80 | |
| 39 | [***] | Винт В.М5-6gх16.48.016 ГОСТ1491-80 |
