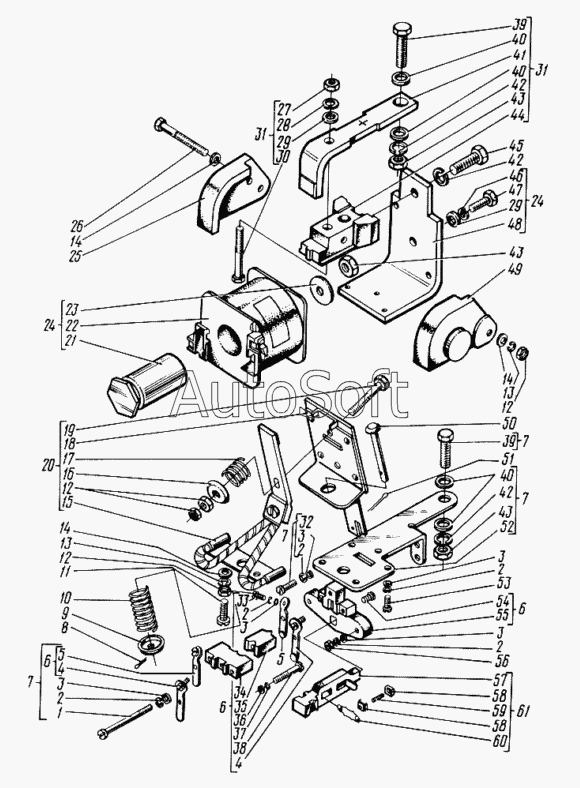

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014 (2002). Контактор КМ41.58
48
33
34
35
36
37
38
39
39
40
40
40
41
42
42
42
43
43
43
44
45
46
47
32
49
50
51
52
53
54
55
56
57
58
58
59
60
61
ДИБШ.644423.007-29
17
2
2
2
2
2
3
3
3
3
3
4
4
5
5
6
6
6
7
7
7
7
8
9
10
11
12
12
12
13
13
14
14
14
15
16
1
18
19
20
21
22
23
24
24
25
26
27
28
29
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ДИБШ.644423.007-29 | Д***9 | Контактор КМ41.58 | |
| 1 | [***] | Винт В.М4-6gх50.48.016 ГОСТ1491-80 | |
| 2 | [***] | Шайба 4.65Г.016 ГОСТ6402-70 | |
| 3 | [***] | Шайба 4.01.016 ГОСТ11371-78 | |
| 4 | 5***9 | Контакт | |
| 5 | 5***1 | Контакт | |
| 6 | Д***4 | Колодка контактная | |
| 7 | Д***4 | Кронштейн | |
| 8 | [***] | Шплинт 2x12.00.016 ГОСТ397-79 | |
| 9 | Д***2 | Шайба | |
| 10 | Д***0 | Пружина | |
| 11 | [***] | Винт В.М5-6gх16.48.016 ГОСТ1491-80 | |
| 12 | [***] | Гайка М5-6Н.5.016 ГОСТ5927-70 | |
| 13 | [***] | Шайба 5.65Г.016 ГОСТ6402-70 | |
| 14 | [***] | Шайба 5.01.016 ГОСТ11371-78 | |
| 15 | Д***4 | Контакт | |
| 16 | Д***2 | Шайба | |
| 17 | Д***5 | Пружина | |
| 18 | Д***2 | Якорь | |
| 19 | Д***7 | Болт | |
| 20 | Д***1 | Якорь | |
| 21 | Д***3 | Сердечник | |
| 22 | Д***5 | Катушка | |
| 23 | Д***9 | Шайба | |
| 24 | Д***5 | Система электромагнитная | |
| 25 | Д***1 | Стенка | |
| 26 | Д***2 | Болт | |
| 27 | [***] | Гайка М6-6Н.6.016 ГОСТ5927-70 | |
| 28 | [***] | Шайба 6.65Г.016 ГОСТ6402-70 | |
| 29 | [***] | Шайба 6.01.016 ГОСТ11371-78 | |
| 30 | [***] | Болт М6-6gх45.48.036 ГОСТ7795-70 | |
| 31 | Д***5 | Колодка контактная | |
| 32 | [***] | Винт В.М4-6gх16.48.016 ГОСТ1491-80 | |
| 33 | [***] | Винт В.М4-6gх8.48.016 ГОСТ1491-80 | |
| 34 | 8***9 | Колодка | |
| 35 | 8***0 | Колодка | |
| 36 | [***] | Шайба 4.32.036 ГОСТ11371-78 | |
| 37 | [***] | Шайба 4Т.65Г.029 ГОСТ6402-70 | |
| 38 | [***] | Винт В.М4-6gх25.48.016 ГОСТ17473-80 | |
| 39 | [***] | Болт М8-6gх25.48.019 ГОСТ7796-70 | |
| 40 | [***] | Шайба 8.01.019 ГОСТ11371-78 | |
| 41 | Д***6 | Контакт | |
| 42 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 43 | [***] | Гайка М8-6Н.5.019 ГОСТ5927-70 | |
| 44 | Д***2 | Колодка | |
| 45 | [***] | Болт М8-6gх25.48.019 ГОСТ7805-70 | |
| 46 | [***] | Шайба 6Т.65Г.019 ГОСТ6402-70 | |
| 47 | [***] | Болт М6-6gх16.48.019 ГОСТ7805-70 | |
| 48 | Д***5 | Ярмо | |
| 49 | Д***5 | Стенка | |
| 50 | Д***1 | Пружинодержатель | |
| 51 | [***] | Шплинт 2,5x20.00.016 ГОСТ397-79 | |
| 52 | Д***5 | Кронштейн | |
| 53 | [***] | Винт В.М4-6gх10.48.016 ГОСТ1491-80 | |
| 54 | [***] | Винт В.М4-6gх8.48.016 ГОСТ17475-80 | |
| 55 | 8***3 | Колодка | |
| 56 | [***] | Гайка М4-6Н.5.016 ГОСТ5927-70 | |
| 57 | Д***9 | Траверса | |
| 58 | 8***0 | Скоба | |
| 59 | 8***3 | Пружина | |
| 60 | 5***8 | Мостик | |
| 61 | Д***2 | Траверса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
