Каталог запасных частей к технике: Канаш-электрокар ЭП-2014 (2002). Контактор КМ44.68
1
2
3
4
5
6
6
7
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
23
24
24
25
25
26
26
27
28
28
28
29
29
30
30
31
31
31
31
32
33
33
33
33
34
34
34
35
36
37
37
37
37
38
38
38
38
39
40
41
41
41
41
41
41
42
42
42
42
43
44
45
46
47
48
49
50
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
70
71
72
73
74

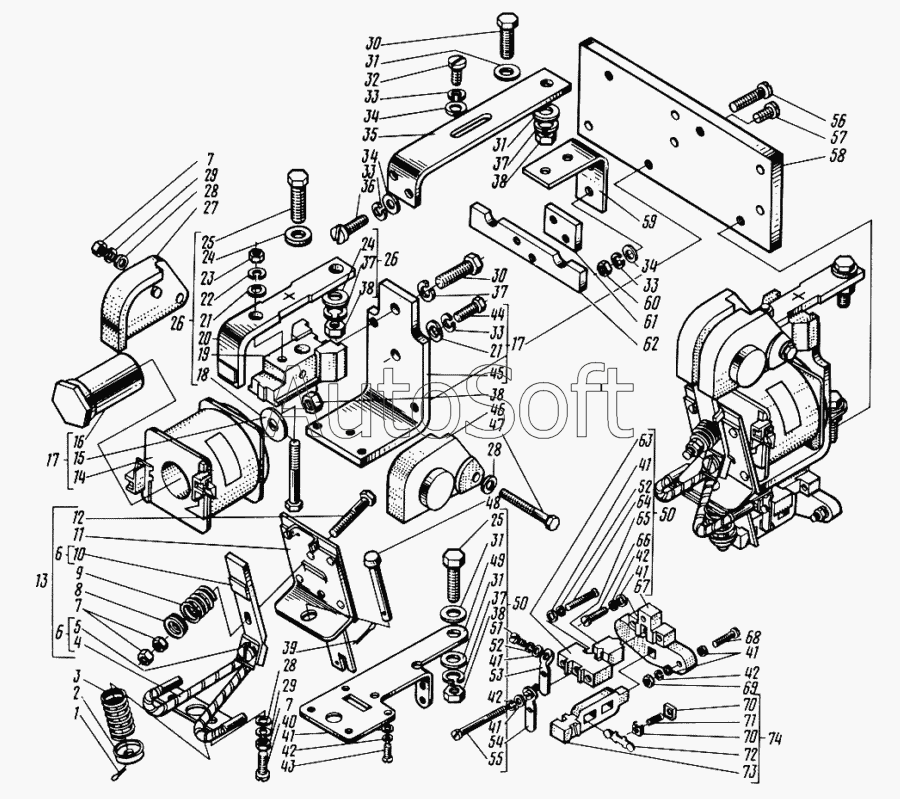

ДИБШ.644423.008-38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Шайба 6Т.65Г.019 ГОСТ6402-70] | [***] | Шайба 6Т.65Г.019 ГОСТ6402-70 | |
| ДИБШ.644423.008-38 | Д***8 | Контактор КМ44.68 | |
| 1 | [***] | Шплинт 2x12.00.016 ГОСТ397-79 | |
| 2 | Д***2 | Шайба | |
| 3 | Д***9 | Пружина | |
| 4 | Д***2 | Соединение гибкое | |
| 5 | [***] | Винт В.М6-6gх12.48.019 ГОСТ1491-80 | |
| 6 | Д***1 | Контакт | |
| 7 | [***] | Гайка М5-6Н.5.016 ГОСТ5927-70 | |
| 8 | Д***2 | Шайба | |
| 9 | Д***5 | Пружина | |
| 10 | Д***6 | Контакт | |
| 11 | Д***1 | Якорь | |
| 12 | Д***7 | Болт | |
| 13 | Д***4 | Якорь | |
| 14 | Д***2 | Катушка | |
| 15 | Д***9 | Шайба | |
| 16 | Д***3 | Сердечник | |
| 17 | Д***2 | Система электромагнитная | |
| 18 | [***] | Болт М6-6gх45.48.036 ГОСТ7795-70 | |
| 19 | Д***2 | Колодка | |
| 20 | Д***6 | Контакт | |
| 21 | [***] | Шайба 6.01.016 ГОСТ11371-78 | |
| 22 | [***] | Шайба 6.65Г.016 ГОСТ6402-70 | |
| 23 | [***] | Гайка М6-6Н.5.016 ГОСТ5927-70 | |
| 24 | [***] | Шайба 8.01.016 ГОСТ11371-78 | |
| 25 | [***] | Болт М8-6gх25.48.019 ГОСТ7796-70 | |
| 26 | Д***5 | Колодка контактная | |
| 27 | Д***1 | Стенка | |
| 28 | [***] | Шайба 5.01.016 ГОСТ11371-78 | |
| 29 | [***] | Шайба 5.65Г.016 ГОСТ6402-70 | |
| 30 | [***] | Болт М8-6gх25.48.019 ГОСТ7805-70 | |
| 31 | [***] | Шайба 8.01.019 ГОСТ11371-78 | |
| 32 | [***] | Винт В.М6-6gх12.48.019 ГОСТ1491-80 | |
| 33 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 34 | [***] | Шайба 6.01.019 ГОСТ11371-78 | |
| 35 | Д***4 | Угольник | |
| 36 | [***] | Винт В.М6-6gх20.48.019 ГОСТ1491-80 | |
| 37 | [***] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 38 | [***] | Гайка М8-6Н.5.019 ГОСТ5927-70 | |
| 39 | [***] | Шплинт 2,5x20.00.016 ГОСТ397-79 | |
| 40 | [***] | Винт В.М5-6gх16.48.016 ГОСТ1491-80 | |
| 41 | [***] | Шайба 4.01.016 ГОСТ11371-78 | |
| 42 | [***] | Шайба 4.65Г.016 ГОСТ6402-70 | |
| 43 | [***] | Винт В.М4-6gх10.48.016 ГОСТ1491-80 | |
| 44 | [***] | Болт М6-6gх16.48.019 ГОСТ7805-70 | |
| 45 | Д***5 | Ярмо | |
| 46 | Д***5 | Стенка | |
| 47 | Д***2 | Болт | |
| 48 | Д***3 | Пружинодержатель | |
| 49 | Д***5 | Кронштейн | |
| 50 | Д***3 | Кронштейн | |
| 51 | [***] | Винт В.М4-6gх8.48.016 ГОСТ1491-80 | |
| 52 | [***] | Шайба 4Т.65Г.016 ГОСТ6402-70 | |
| 53 | 5***1 | Контакт | |
| 54 | 5***9 | Контакт | |
| 55 | [***] | Винт В.М4-6gх50.48.016 ГОСТ1491-80 | |
| 56 | [***] | Винт В.М6-6gх25.48.019 ГОСТ17475-80 | |
| 57 | [***] | Винт В.М6-6gх12.48.019 ГОСТ17475-80 | |
| 58 | Д***1 | Панель | |
| 59 | Д***4 | Угольник | |
| 60 | [***] | Гайка М6-6Н.5.019 ГОСТ5927-70 | |
| 61 | Д***4 | Планка | |
| 62 | Д***3 | Контакт | |
| 63 | 8***9 | Колодка | |
| 64 | [***] | Винт В.М4-6gх25.48.016 ГОСТ17473-80 | |
| 65 | 8***0 | Колодка | |
| 66 | [***] | Винт В.М4-6gх16.48.016 ГОСТ1491-80 | |
| 67 | 8***3 | Колодка | |
| 68 | [***] | Винт В.М4-6gх20.48.016 ГОСТ1491-80 | |
| 69 | [***] | Гайка М4-6Н.5.016 ГОСТ5927-70 | |
| 70 | 8***1 | Скоба | |
| 71 | 8***3 | Пружина | |
| 72 | 5***8 | Мостик | |
| 73 | Д***9 | Траверса | |
| 74 | Д***1 | Траверса |
