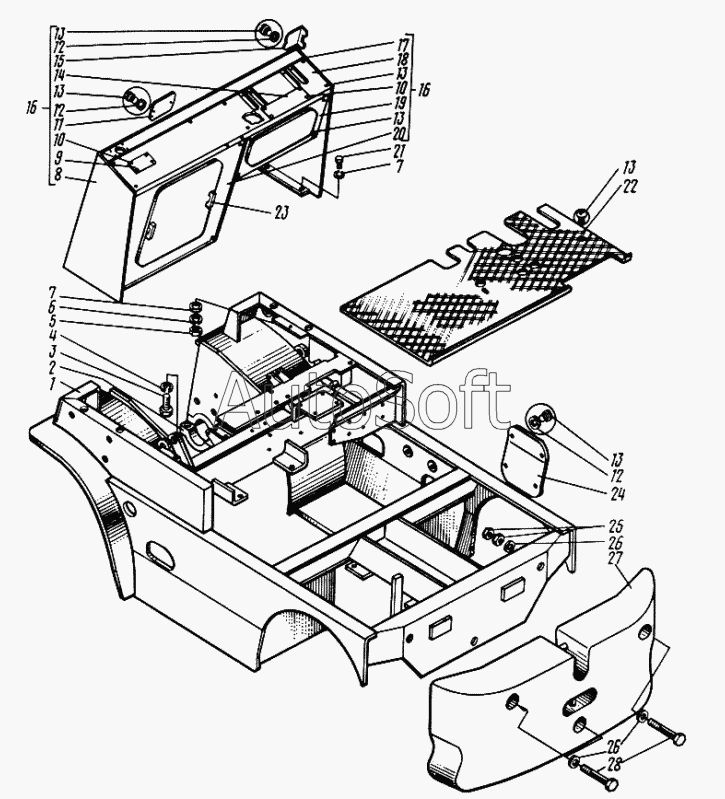

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014 (2002). Корпус ДИБМ.301142.001-01
1
1
2
3
4
5
6
7
7
8
9
10
10
11
12
12
12
13
13
13
13
13
13
14
15
16
16
17
18
19
20
21
22
22
23
24
25
26
26
27
28
ДИБМ.301142.001-01
ДИБМ.301142.001-04
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Шайба 6.02.Ст3.019 ГОСТ11371-78] | [***] | Шайба 6.02.Ст3.019 ГОСТ11371-78 | |
| ДИБМ.301142.001-01 | Д***1 | Корпус | |
| ДИБМ.301142.001-04 | Д***4 | Корпус | |
| 1 | Д***1 | Рама | |
| 1 | Д***4 | Рама | |
| 2 | 2***1 | Скоба | |
| 3 | [***] | Болт М20-6gх60.58.019 ГОСТ7796-70 | |
| 4 | [***] | Шайба 20.65Г.019 ГОСТ6402-70 | |
| 5 | [***] | Гайка М12-6Н.5.019 ГОСТ5915-70 | |
| 6 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 7 | [***] | Шайба 12.02.Ст3.019 ГОСТ11371-78 | |
| 8 | Д***4 | Капот | |
| 9 | Д***1 | Табличка | |
| 10 | [***] | Заклепка 3x6.37 ГОСТ10299-80 | |
| 11 | 2***1 | Крышка | |
| 12 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 13 | [***] | Винт В.М5-6gх10 ГОСТ17473-80 | |
| 14 | Д***9 | Табличка | |
| 15 | 2***1 | Крышка | |
| 16 | Д***3 | Капот | |
| 17 | [***] | Винт В.М6-6gх20.58.019 ГОСТ17473-80 | |
| 18 | Д***1 | Крышка | |
| 19 | 2***1 | Крышка | |
| 20 | 2***1 | Крышка | |
| 21 | [***] | Болт М12-6gх35.58.019 ГОСТ7796-70 | |
| 22 | Д***1 | Полик | |
| 22 | Д***1 | Полик | |
| 23 | 2***3 | Ручка | |
| 24 | 2***1 | Крышка | |
| 25 | [***] | Гайка М20-6Н.5.019 ГОСТ5915-70 | |
| 26 | [***] | Шайба 20.02.Ст3.019 ГОСТ11371-78 | |
| 27 | 2***1 | Противовес | |
| 28 | [***] | Болт М20-6gх140.58.019 ГОСТ7796-70 |
