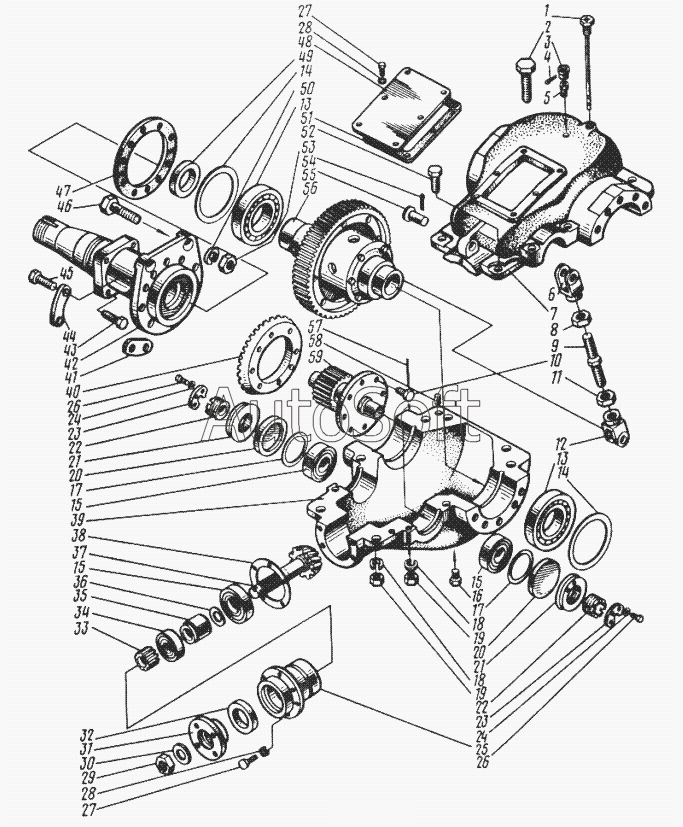

Каталог запасных частей к технике: Канаш-электрокар ЭП-2014 (2002). Мост ведущий 205.02.00.000-01
42
50
49
48
47
46
45
44
43
51
41
40
39
38
37
36
35
34
52
53
54
55
56
57
58
59
205.02.00.000-01
9
17
17
16
15
15
15
14
14
13
13
12
11
10
18
18
8
7
6
5
4
3
2
1
19
19
20
20
21
21
22
22
23
23
24
24
25
26
26
27
27
28
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 203.02.01.013-01 | 2***1 | Прокладка | |
| 203.02.01.013-02 | 2***2 | Прокладка | |
| 203.02.01.014-01 | 2***1 | Прокладка | |
| 203.02.01.014-02 | 2***2 | Прокладка | |
| 205.02.00.000-01 | 2***1 | Мост ведущий | |
| 205.02.01.000-02 | 2***2 | Редуктор | |
| [Шайба 16.65Г.01.24 ГОСТ5415-70] | [***] | Шайба 16.65Г.01.24 ГОСТ5415-70 | |
| 1 | 2***0 | Маслоуказатель | |
| 2 | [***] | Болт М16-6gх90.58.019 ГОСТ7796-70 | |
| 3 | 2***8 | Колпачок | |
| 4 | [***] | Шплинт 2x20.019 ГОСТ397-89 | |
| 5 | 2***9 | Трубка | |
| 6 | 2***4 | Вилка | |
| 7 | 2***1 | Крышка | |
| 8 | [***] | Гайка М20х1,5-6Н.5.019 ГОСТ5915-70 | |
| 9 | 2***3 | Тяга | |
| 10 | 2***9 | Болт | |
| 11 | [***] | Гайка М20х1,5LН-6Н.5.019 ГОСТ5915-70 | |
| 12 | 2***6 | Вилка | |
| 13 | [***] | Подшипник 213 ГОСТ8338-75 | |
| 14 | 2***3 | Кольцо | |
| 15 | [***] | Подшипник 7606К ГОСТ333-79 | |
| 16 | [***] | Пробка КГ3/8".10кп.019 ОСТ23.1.117-83 | |
| 17 | [***] | Кольцо 064-070-36-2-2 ГОСТ18829-73 | |
| 18 | [***] | Шайба 16.65Г.01.24 ГОСТ6402-70 | |
| 19 | [***] | Гайка М16-6Н.5.019 | |
| 20 | 2***7 | Крышка | |
| 21 | 2***4 | Гайка | |
| 22 | 2***5 | Винт | |
| 23 | 2***6 | Стопор | |
| 24 | [***] | Шайба 6.65Г.01.24 ГОСТ6402-70 | |
| 25 | 2***1 | Стакан | |
| 26 | [***] | Болт М6-6gх14.58.019 ГОСТ7796-70 | |
| 27 | [***] | Болт М8-6gх20.58.019 ГОСТ7796-70 | |
| 28 | [***] | Шайба 8.65Г.01.24 ГОСТ6402-70 | |
| 29 | 3***2 | Гайка М18х1,5 | |
| 30 | 2***8 | Шайба | |
| 31 | 2***5 | Фланец | |
| 32 | [***] | Манжета 1.1-50x70-2 ГОСТ8752-79 | |
| 33 | 2***4 | Втулка | |
| 34 | [***] | Подшипник 7605 ГОСТ333-79 | |
| 35 | 2***2 | Втулка | |
| 36 | 2***4 | Прокладка | |
| 37 | 4***1 | Шестерня ведущая | |
| 38 | 2***3 | Прокладка | |
| 39 | 2***2 | Корпус | |
| 40 | 4***1 | Шестерня ведомая | |
| 41 | 2***7 | Шайба | |
| 42 | 2***2 | Кожух | |
| 43 | [***] | Болт М12-6gх45.58.019 ГОСТ7798-70 | |
| 44 | 2***3 | Шайба | |
| 45 | [***] | Болт М16-6gх40.109.40Х.019 ГОСТ7798-70 | |
| 46 | [***] | Болт М20-6gх60.58.019 ГОСТ7798-70 | |
| 47 | 2***8 | Прокладка | |
| 48 | 2***4 | Крышка | |
| 49 | [***] | Манжета 1.1-45x65-2 ГОСТ8752-79 | |
| 50 | [***] | Шайба 20.65Г.01.24 ГОСТ6402-70 | |
| 51 | 2***3 | Прокладка | |
| 52 | [***] | Болт М16-6gх45.109.40Х.019 ГОСТ7798-70 | |
| 53 | [***] | Гайка М20-6Н.5.019 ГОСТ15521-70 | |
| 54 | [***] | Шплинт 4x40.019 ГОСТ397-79 | |
| 55 | [***] | Ось 6-18h11х45.20.Ц9 ГОСТ9650-80 | |
| 56 | 2***0 | Дифференциал | |
| 57 | [***] | Проволока 1-08кп (L=900мм) ГОСТ17305-71 | |
| 58 | [***] | Штифт 10m6х20 ГОСТ3128-70 | |
| 59 | 2***9 | Вал-шестерня |
