Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Силовая установка 4361А.17. Установка системы воздухоподготовки 4361А.17-1990
1
2
3
4
5
5
6
6
6
6
7
7
7
7
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24

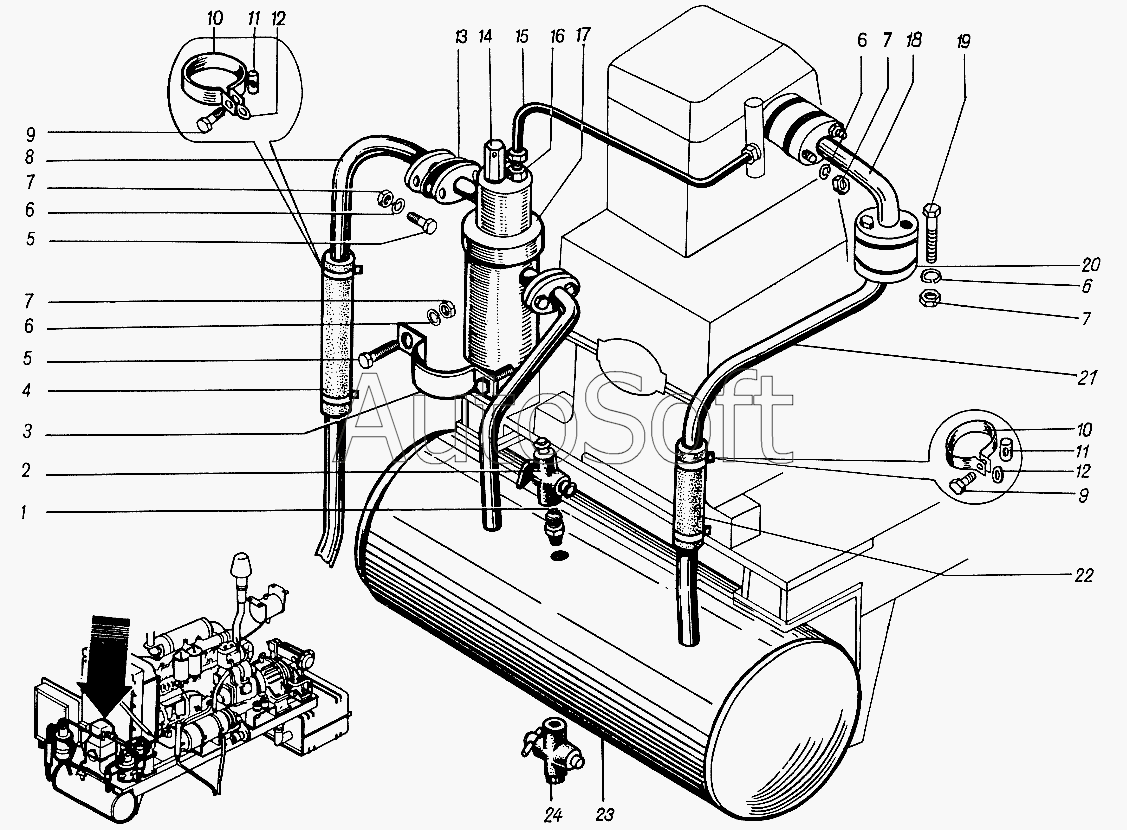

4361А.17-1990
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4361А.17-1990 | 4***0 | Установка системы воздухоподготовки | |
| 1 | 2***4 | Штуцер | |
| 2 | 1***0 | Кран | |
| 3 | 1***1 | Хомут | |
| 4 | 1***6 | Рукав | |
| 5 | 0***8 | Болт М10х30 | |
| 6 | Н***Г | Шайба 10 | |
| 7 | 0***5 | Гайка М10 | |
| 8 | 1***0 | Труба | |
| 9 | 0***8 | Болт М6х35 | |
| 10 | 1***0 | Хомут | |
| 11 | 2***2 | Гайка | |
| 12 | Н***Г | Шайба 6 | |
| 13 | У***2 | Прокладка | |
| 14 | 3***6 | Клапан | |
| 15 | 1***0 | Труба | |
| 16 | 2***3 | Штуцер | |
| 17 | У***А | Масловлагоотделитель | |
| 18 | 1***0 | Труба | |
| 19 | 0***8 | Болт М10х75 | |
| 20 | У***0 | Клапан | |
| 21 | 1***0 | Труба | |
| 22 | 1***5 | Рукав | |
| 23 | 1***0 | Ресивер | |
| 24 | П***7 | Кран |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
