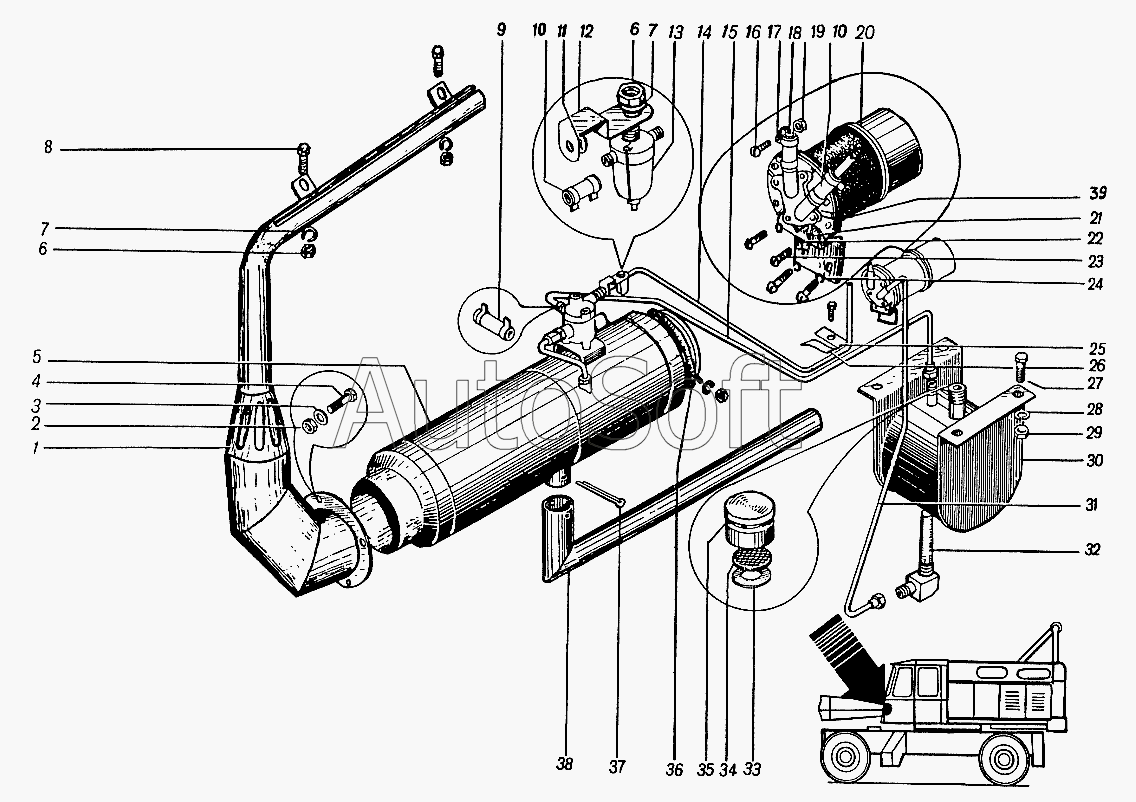

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Установка независимого отопителя 4361А.27
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
39
11
2
3
4
5
6
6
7
7
8
9
10
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Воздуховод | |
| 2 | 0***5 | Гайка М6 | |
| 3 | Н***Г | Шайба 6 | |
| 4 | 0***8 | Винт М6х12 | |
| 5 | 0***2 | Отопительная установка | |
| 6 | 0***5 | Гайка М8х1 | |
| 7 | Н***Г | Шайба 8 | |
| 8 | 0***8 | Болт М8х16 | |
| 9 | 2***2 | Рукав (L=90мм) | |
| 10 | 2***8 | Рукав (L=40мм) | |
| 11 | 0***2 | Кольцо | |
| 12 | 2***3 | Кронштейн | |
| 13 | 9***0 | Бензоотстойник | |
| 14 | 2***4 | Трубка | |
| 15 | 2***0 | Трубка | |
| 16 | 0***8 | Винт М4х10 | |
| 17 | 2***5 | Хомутик | |
| 18 | Н***Г | Шайба 4 | |
| 19 | 0***5 | Гайка М4 | |
| 20 | 0***0 | Бензонасос | |
| 21 | 2***1 | Кронштейн | |
| 22 | 0***8 | Винт М5х16 | |
| 23 | Н***Г | Шайба 5 | |
| 24 | 1***2 | Шайба 6x1,5 | |
| 25 | 2***7 | Скоба | |
| 26 | 2***9 | Лента 2 ШОЛ-15 (L=400мм) | |
| 27 | 0***8 | Болт М10х25 | |
| 28 | Н***Г | Шайба 10 | |
| 29 | 0***5 | Гайка М10 | |
| 30 | 2***0 | Бак бензиновый | |
| 31 | 2***0 | Трубка | |
| 32 | 2***0 | Фильтр | |
| 33 | 2***3 | Прокладка | |
| 34 | 2***4 | Набивка | |
| 35 | 2***1 | Сапун | |
| 36 | 2***0 | Хомут | |
| 37 | Н***0 | Шплинт 5x70 | |
| 38 | 2***0 | Труба | |
| 39 | 0***5 | Диафрагма |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
