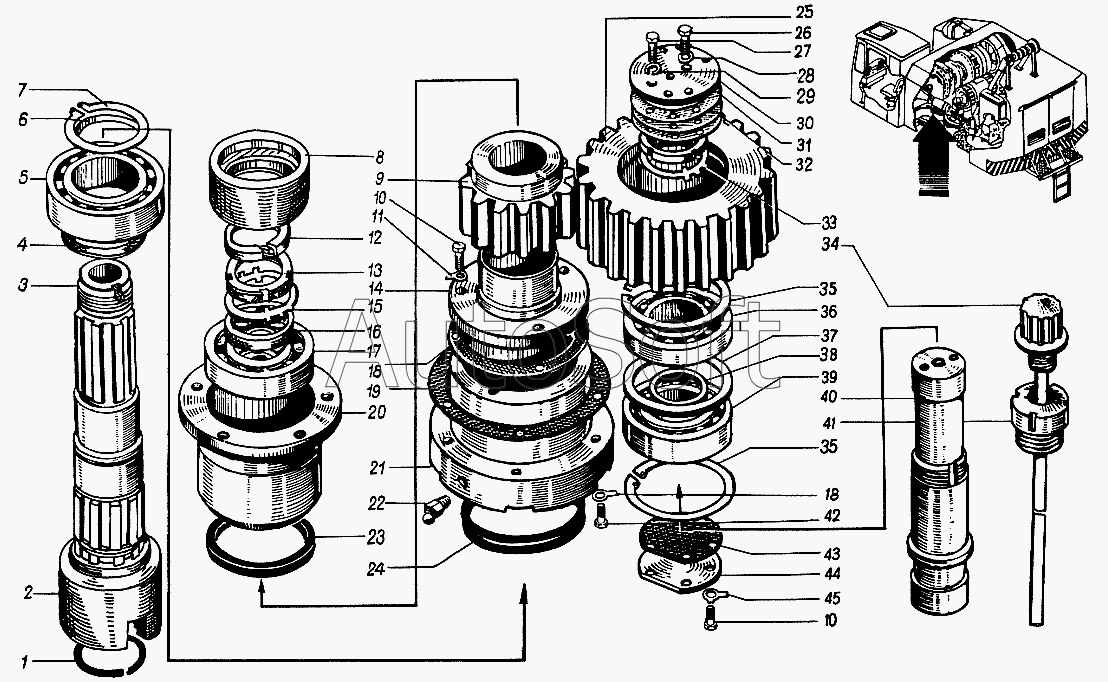

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Редуктор вращения и передвижения 4361А.19
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Кольцо | |
| 2 | 1***8 | Муфта | |
| 3 | 1***9 | Вал | |
| 4 | 1***1 | Прокладка | |
| 5 | 3***2 | Подшипник | |
| 6 | 1***3 | Прокладка | |
| 7 | В***0 | Кольцо | |
| 8 | 1***7 | Стакан | |
| 9 | 1***2 | Шестерня | |
| 10 | 0***8 | Болт М12х25 | |
| 11 | 1***1 | Шайба 12 | |
| 12 | Н***1 | Манжета 1.2-110x135-1 | |
| 13 | 0***6 | Гайка | |
| 14 | 1***0 | Стакан | |
| 15 | 0***7 | Шайба | |
| 16 | 1***9 | Кольцо | |
| 17 | 3***8 | Подшипник | |
| 18 | 1***2 | Прокладка | |
| 19 | 1***1 | Прокладка | |
| 20 | 1***6 | Стакан | |
| 21 | 1***3 | Стакан | |
| 22 | 2***2 | Масленка | |
| 23 | 1***4 | Кольцо | |
| 24 | 2***0 | Кольцо СП212-179-12 | |
| 25 | 1***8 | Шестерня | |
| 26 | 0***8 | Болт М16х30 | |
| 27 | 0***8 | Болт М12х40 | |
| 28 | Н***Г | Шайба 16 | |
| 29 | Н***Г | Шайба 12 | |
| 30 | 1***3 | Крышка | |
| 31 | 1***7 | Прокладка | |
| 32 | 1***7 | Прокладка | |
| 33 | В***0 | Кольцо | |
| 34 | 1***0 | Указатель уровня | |
| 35 | В***0 | Кольцо | |
| 36 | 2***8 | Подшипник | |
| 37 | 1***1 | Кольцо | |
| 38 | 1***2 | Кольцо | |
| 39 | 7***8 | Подшипник | |
| 40 | 1***9 | Ось | |
| 41 | 1***1 | Пробка | |
| 42 | 0***8 | Болт М12х55 | |
| 43 | 1***9 | Прокладка | |
| 44 | 1***2 | Крышка | |
| 45 | 1***7 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
