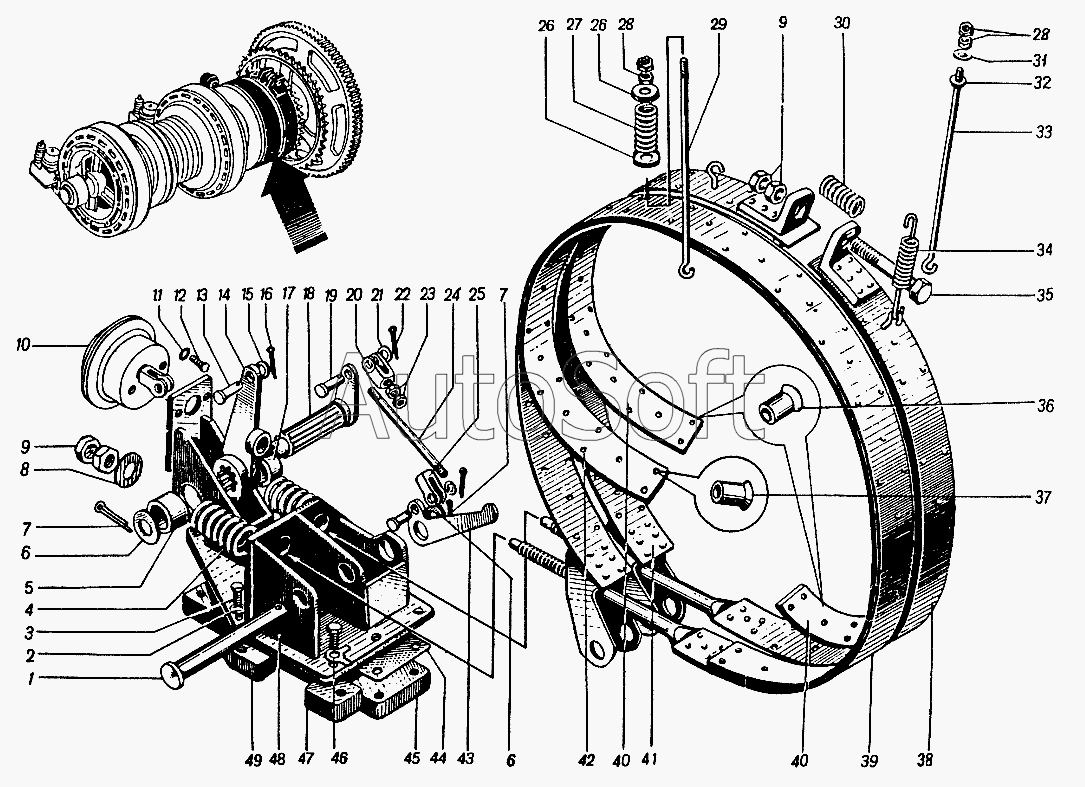

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Лебедка 4361А.20
1
2
3
4
5
6
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | Ось | |
| 2 | Н***Г | Шайба 16 | |
| 3 | 0***8 | Болт М16х30 | |
| 4 | 2***3 | Пружина | |
| 5 | 2***2 | Втулка | |
| 6 | 1***2 | Шайба 30 | |
| 7 | Н***0 | Шплинт 6,3x50 | |
| 8 | 2***7 | Шайба | |
| 9 | 0***5 | Гайка М20 | |
| 10 | 1***1 | Камера | |
| 11 | Н***Г | Шайба 12 | |
| 12 | 0***8 | Болт М12х25 | |
| 13 | 2***8 | Палец 12х38 | |
| 14 | 2***0 | Рычаг | |
| 15 | 2***8 | Шайба 12 | |
| 16 | 2***8 | Шплинт 4x25 | |
| 17 | 2***3 | Втулка | |
| 18 | 2***0 | Рычаг | |
| 19 | 2***5 | Валик | |
| 20 | 2***5 | Вилка | |
| 21 | 1***2 | Шайба 16x3 | |
| 22 | Н***2 | Шплинт 4x32 | |
| 23 | 0***5 | Гайка М16 | |
| 24 | 2***1 | Тяга | |
| 25 | 2***9 | Вилка | |
| 26 | 2***6 | Шайба | |
| 27 | 2***7 | Пружина | |
| 28 | 0***5 | Гайка М8 | |
| 29 | 2***8 | Растяжка | |
| 30 | 2***8 | Пружина | |
| 31 | 1***2 | Шайба 8х1,5 | |
| 32 | 5***3 | Шайба | |
| 33 | 2***9 | Растяжка | |
| 34 | 2***1 | Пружина | |
| 35 | 2***1 | Болт | |
| 36 | Н***2 | Заклепка 8x12 | |
| 37 | Н***0 | Заклепка 8x10 | |
| 38 | 2***0 | Лента | |
| 39 | 2***0 | Лента | |
| 40 | 2***3 | Накладка | |
| 41 | 2***0 | Лента | |
| 42 | 2***3 | Накладка | |
| 43 | 2***4 | Собачка | |
| 44 | 2***8 | Прокладка | |
| 45 | 2***7 | Подкладка | |
| 46 | 1***1 | Шайба 16 | |
| 47 | 2***6 | Подкладка | |
| 48 | 2***0 | Кронштейн | |
| 49 | 2***5 | Подкладка |
