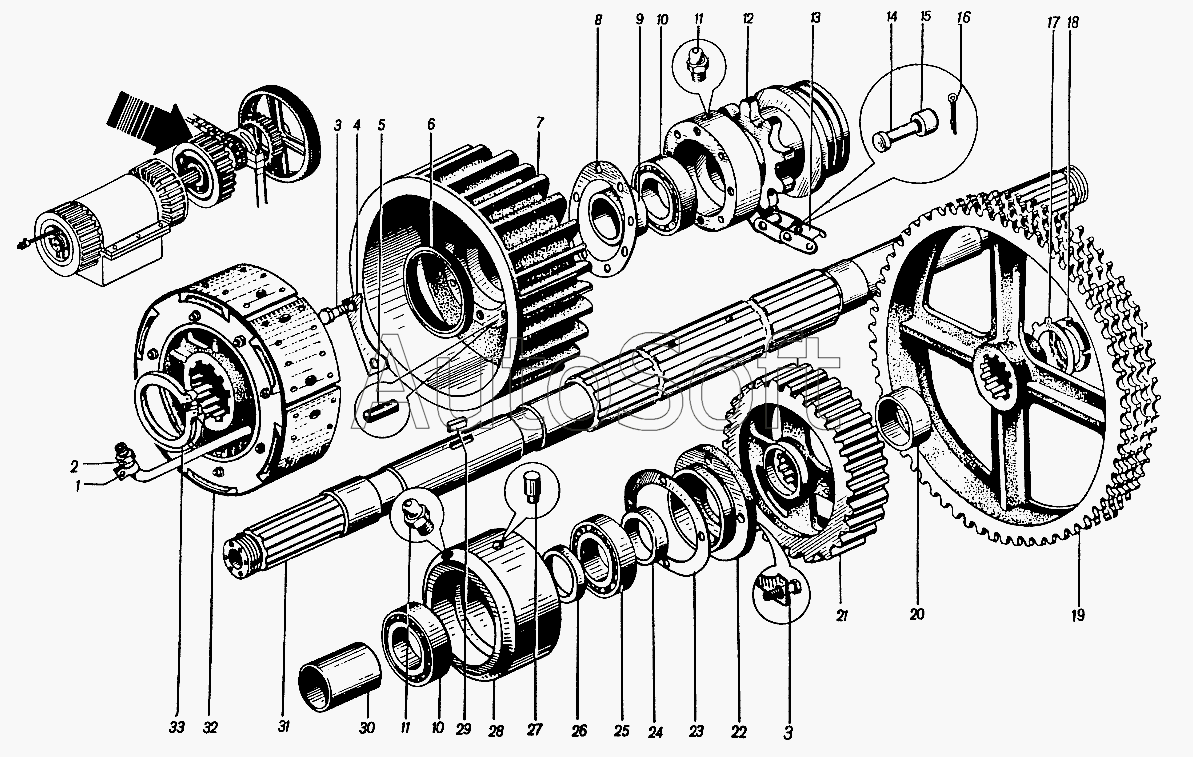

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Реверс вращения и передвижения 4361А.21
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
1
16
15
14
13
12
11
11
10
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Хомут | |
| 2 | 2***4 | Штуцер | |
| 3 | 0***8 | Болт М12х40 | |
| 4 | 2***6 | Шайба | |
| 5 | 2***5 | Штифт | |
| 6 | Н***1 | Манжета 1.2-130x160-1 | |
| 7 | 2***7 | Шкив муфты | |
| 8 | 2***9 | Прокладка | |
| 9 | 2***8 | Втулка | |
| 10 | 2***8 | Подшипник | |
| 11 | 1***3 | Масленка | |
| 12 | 2***0 | Звездочка | |
| 13 | П***0 | Цепь (L=3,353м) | |
| 14 | 2***1 | Валик | |
| 15 | Н***6 | Втулка цепи | |
| 16 | Н***2 | Шплинт 4x22 | |
| 17 | 2***3 | Шайба | |
| 18 | 2***2 | Гайка | |
| 19 | 2***1 | Звездочка | |
| 20 | 2***3 | Втулка | |
| 21 | 2***9 | Шестерня | |
| 22 | 2***7 | Крышка | |
| 23 | 2***2 | Прокладка | |
| 24 | 2***8 | Втулка | |
| 25 | 3***8 | Подшипник | |
| 26 | 2***6 | Втулка | |
| 27 | 2***4 | Штифт | |
| 28 | 2***2 | Стакан | |
| 29 | 1***0 | Шпонка 12x8x32 | |
| 30 | 2***1 | Втулка | |
| 31 | 2***6 | Вал | |
| 32 | 2***0 | Муфта | |
| 33 | В***2 | Кольцо |
