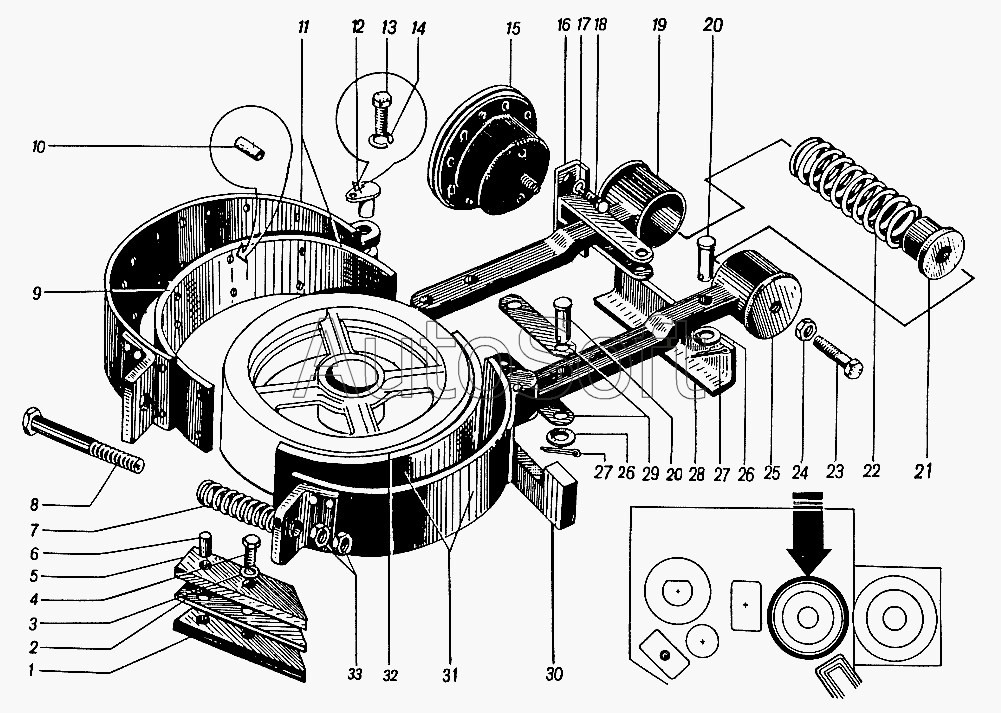

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Тормоз механизма вращения 4361А.22
26
26
18
19
20
20
21
22
23
24
25
17
27
27
28
29
30
31
32
33
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Платик | |
| 2 | 2***8 | Прокладка | |
| 3 | Н***Г | Шайба 8 | |
| 4 | 0***8 | Болт М8х20 | |
| 5 | 2***4 | Подкладка | |
| 6 | 1***5 | Штифт 6m6х20 | |
| 7 | 2***8 | Пружина | |
| 8 | 2***2 | Болт | |
| 9 | 2***6 | Накладка | |
| 10 | Н***4 | Заклепка 8x14 | |
| 11 | 2***0 | Лента тормоза | |
| 12 | 2***9 | Палец | |
| 13 | 0***8 | Болт М10х16 | |
| 14 | Н***Г | Шайба 10 | |
| 15 | 1***1 | Камера | |
| 16 | 2***0 | Тяга | |
| 17 | Н***Г | Шайба 12 | |
| 18 | 0***8 | Болт М12х25 | |
| 19 | 2***0 | Рычаг | |
| 20 | 2***7 | Валик | |
| 21 | 2***3 | Шайба | |
| 22 | 2***6 | Пружина | |
| 23 | 0***2 | Винт М16х80 | |
| 24 | 0***5 | Гайка М16 | |
| 25 | 2***0 | Рычаг | |
| 26 | 1***2 | Шайба 20 | |
| 27 | Н***2 | Шплинт 5x32 | |
| 28 | 2***9 | Кронштейн | |
| 29 | 2***5 | Планка | |
| 30 | 2***7 | Планка | |
| 31 | 2***0 | Лента тормоза | |
| 32 | 2***2 | Накладка | |
| 33 | 0***5 | Гайка М20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
