Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Стреловое оборудование 4361А.32. Стреловое оборудование со стрелой 25,5м с гуськом 4361А.32-610
1
2
3
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

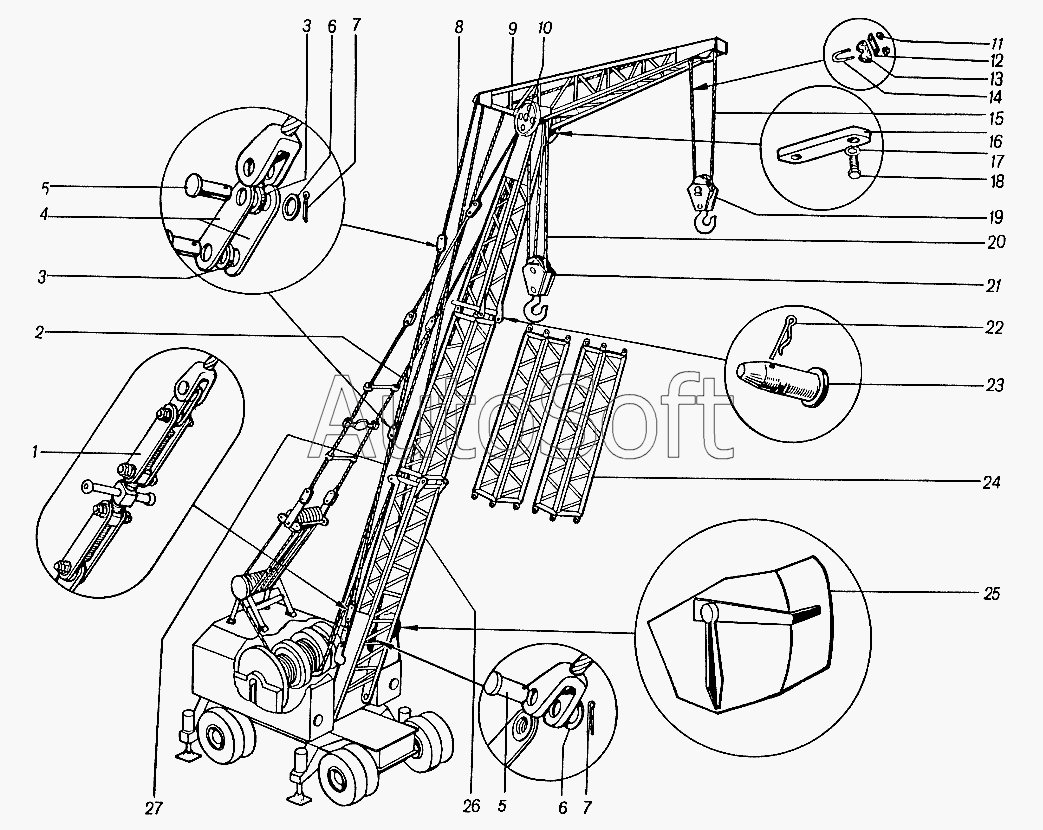

4361А.32-610
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4361А.32-610 | 4***0 | Стреловое оборудование со стрелой 20,5 м и с гуськом | |
| 1 | Н***8 | Механизм регулировки | |
| 2 | 3***0 | Оттяжка | |
| 3 | 3***4 | Кольцо | |
| 4 | 3***2 | Серьга | |
| 5 | 3***4 | Ось | |
| 6 | Г***1 | Шайба 2-40 | |
| 7 | Н***0 | Шплинт 8x50 | |
| 8 | 3***0 | Оттяжка | |
| 9 | 3***0 | Гусек | |
| 10 | 3***0 | Головка стрелы | |
| 11 | 0***5 | Гайка М12 | |
| 12 | Г***3 | Планка 13/3 | |
| 13 | Г***1 | Колодка 13/1 | |
| 14 | Г***2 | Скоба 13/2 | |
| 15 | 3***0 | Канат | |
| 16 | 3***1 | Планка | |
| 17 | Н***Г | Шайба 12 | |
| 18 | 0***8 | Болт М12х50 | |
| 19 | 3***0 | Подвеска крюковая 3,2 т | |
| 20 | 3***0 | Канат | |
| 21 | 3***0 | Крюковая подвеска 16т | |
| 22 | 3***2 | Чека | |
| 23 | 3***6 | Ось | |
| 24 | 3***0 | Секция | |
| 25 | 3***0 | Указатель вылетов стрелы | |
| 26 | 3***0 | Основание | |
| 27 | 3***0 | Оттяжка |
