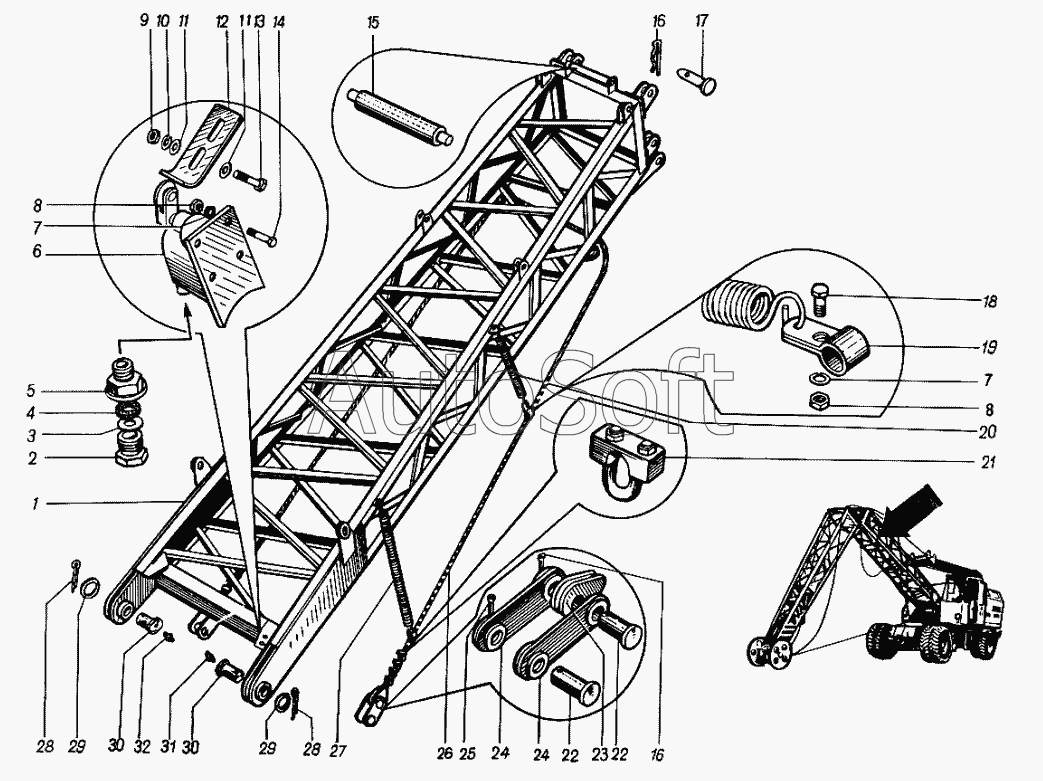

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Стреловое оборудование 4361А.32.
17
32
31
30
30
29
29
28
28
27
26
25
24
24
23
22
22
21
20
19
18
1
16
16
15
14
13
12
11
11
10
9
8
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Основание | |
| 2 | 3***4 | Гайка сальника | |
| 3 | 3***1 | Шайба сальника | |
| 4 | 3***2 | Кольцо | |
| 5 | 3***3 | Гнездо сальника | |
| 6 | В***3 | Выключатель путевой | |
| 7 | Н***Г | Шайба 5 | |
| 8 | 0***4 | Гайка М5 | |
| 9 | 0***5 | Гайка М8 | |
| 10 | Н***Г | Шайба 8 | |
| 11 | 1***2 | Шайба 8х1,5 | |
| 12 | 3***2 | Толкатель | |
| 13 | 0***8 | Болт М8х25 | |
| 14 | 0***8 | Болт М5х45 | |
| 15 | 3***0 | Каток | |
| 16 | 3***2 | Чека | |
| 17 | 3***6 | Ось | |
| 18 | 0***8 | Болт М6х16 | |
| 19 | 3***5 | Зажим | |
| 20 | 3***2 | Пружина | |
| 21 | Г***9 | Зажим 19 | |
| 22 | 3***4 | Ось | |
| 23 | 3***5 | Коуш | |
| 24 | 3***6 | Серьга | |
| 25 | Н***0 | Шплинт 8x50 | |
| 26 | 3***0 | Канат | |
| 27 | 3***1 | Пружина | |
| 28 | Н***0 | Шплинт 10х90 | |
| 29 | 3***3 | Шайба | |
| 30 | 3***1 | Ось | |
| 31 | 2***2 | Масленка | |
| 32 | 1***3 | Масленка |
