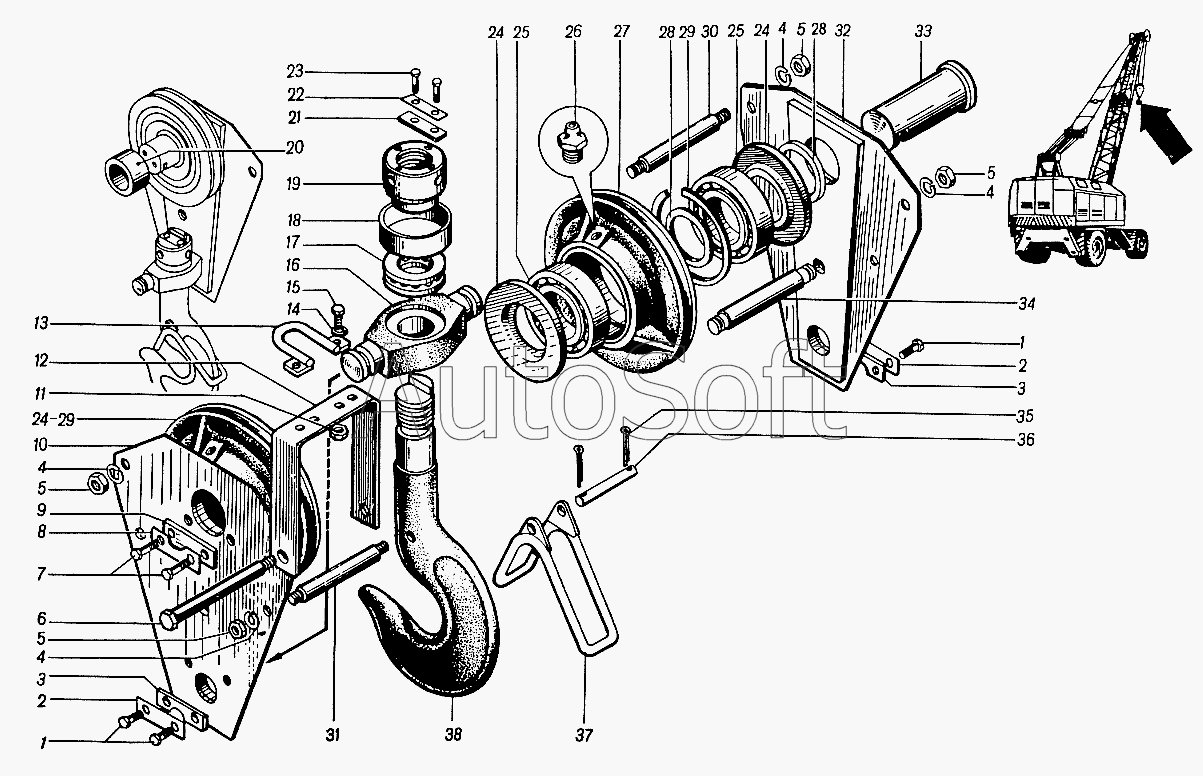

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Стреловое оборудование 4361А.32. Подвеска крюковая 16т 4361А.32-180
30
21
22
23
24
24
24
25
25
26
27
28
28
29
29
20
31
32
33
34
35
36
37
38
4361А.32-180
11
2
2
3
3
4
4
4
4
5
5
5
5
6
7
8
9
10
1
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4361А.32-180 | 4***0 | Подвеска крюковая 16т | |
| 1 | 0***8 | Болт М12х25 | |
| 2 | 3***7 | Шайба-замок | |
| 3 | 3***9 | Оседержатель | |
| 4 | Н***Г | Шайба 16 | |
| 5 | 0***5 | Гайка М16 | |
| 6 | 3***1 | Болт | |
| 7 | 0***8 | Болт М20х30 | |
| 8 | 3***6 | Шайба-замок | |
| 9 | 3***8 | Оседержатель | |
| 10 | 3***0 | Щека | |
| 11 | 0***5 | Гайка М8 | |
| 12 | 3***3 | Упор | |
| 13 | 3***0 | Хомут | |
| 14 | Н***Г | Шайба 8 | |
| 15 | 0***8 | Болт М8х20 | |
| 16 | 3***4 | Траверса | |
| 17 | 8***7 | Подшипник | |
| 18 | 3***8 | Кольцо | |
| 19 | 3***6 | Гайка | |
| 20 | 3***5 | Втулка | |
| 21 | 3***3 | Планка | |
| 22 | 3***5 | Замок | |
| 23 | 0***8 | Болт М10х25 | |
| 24 | 3***7 | Крышка | |
| 25 | 2***0 | Подшипник | |
| 26 | 1***3 | Масленка | |
| 27 | 3***6 | Блок | |
| 28 | 3***8 | Кольцо | |
| 29 | 3***9 | Кольцо | |
| 30 | 3***7 | Шпилька | |
| 31 | 3***7 | Шпилька | |
| 32 | 3***0 | Щека | |
| 33 | 3***9 | Ось | |
| 34 | 3***2 | Ограничитель | |
| 35 | Н***0 | Шплинт 3,2x20 | |
| 36 | 3***1 | Ось | |
| 37 | 3***0 | Скоба | |
| 38 | 3***7 | Крюк 16т |
