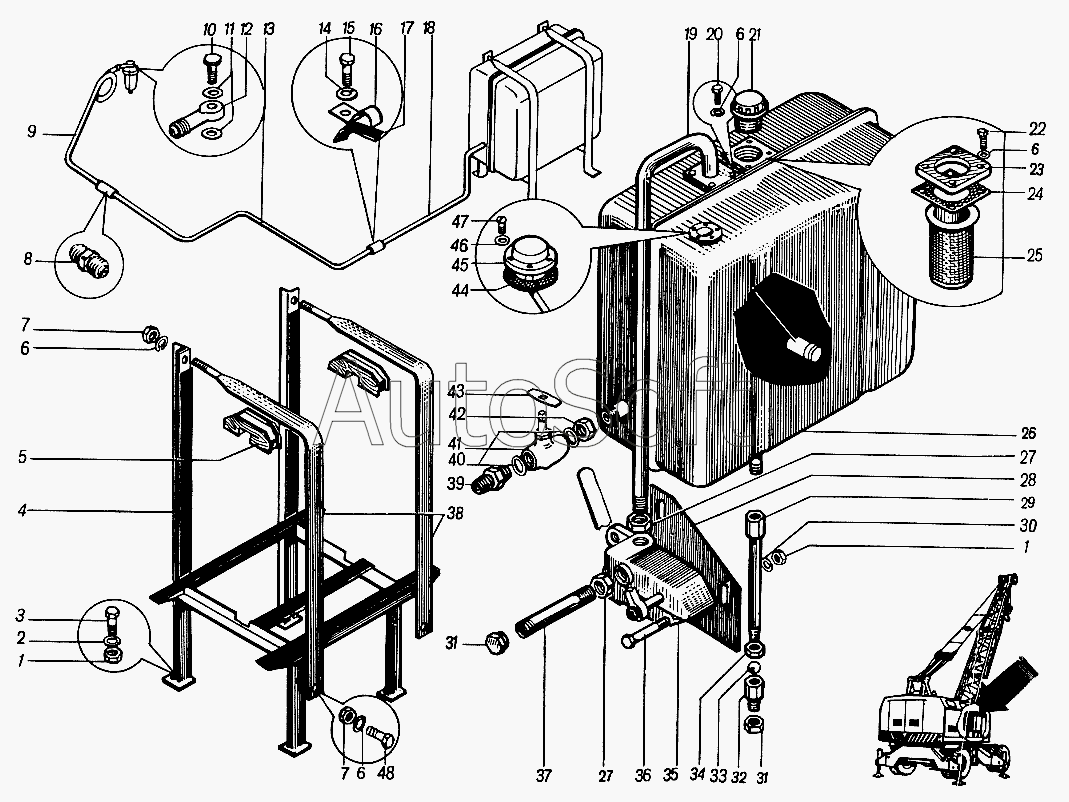

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Топливный бак 4361А.18
37
26
27
27
28
29
30
31
31
32
33
34
35
36
25
38
39
40
41
42
43
44
45
46
47
48
13
2
3
4
5
6
6
6
6
7
7
8
9
10
11
12
1
1
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Гайка М16 | |
| 2 | Н***Г | Шайба 16 | |
| 3 | 0***8 | Болт М16х30 | |
| 4 | 1***0 | Стойка | |
| 5 | 1***1 | Колодка | |
| 6 | Н***Г | Шайба 8 | |
| 7 | 0***5 | Гайка М8 | |
| 8 | 5***1 | Штуцер | |
| 9 | 1***0 | Труба | |
| 10 | Н***3 | Болт отстойника | |
| 11 | Н***4 | Шайбы отстойника | |
| 12 | 1***2 | Штуцер | |
| 13 | 1***0 | Труба | |
| 14 | Н***Г | Шайба 6 | |
| 15 | 0***8 | Болт М6х16 | |
| 16 | 5***9 | Скоба | |
| 17 | Н***9 | Лента | |
| 18 | 1***0 | Труба | |
| 19 | 1***0 | Труба | |
| 20 | 0***8 | Болт М8х20 | |
| 21 | 1***7 | Пробка | |
| 22 | 0***8 | Болт М8х25 | |
| 23 | 1***1 | Фланец | |
| 24 | 1***2 | Прокладка | |
| 25 | 1***0 | Фильтр | |
| 26 | 1***0 | Бак топливный | |
| 27 | Г***5 | Контргайка 0-25 | |
| 28 | 1***0 | Кронштейн | |
| 29 | 1***0 | Трубка | |
| 30 | 1***2 | Шайба 16x3 | |
| 31 | 0***4 | Заглушка | |
| 32 | 1***8 | Гайка | |
| 33 | У***0 | Шарик | |
| 34 | Г***5 | Контргайка 0-20 | |
| 35 | Б***0 | Насос "Родник" | |
| 36 | 0***8 | Болт М16х80 | |
| 37 | 1***0 | Труба | |
| 38 | 1***0 | Хомут | |
| 39 | 1***5 | Штуцер | |
| 40 | Н***5 | Пенька трепаная | |
| 41 | К***0 | Кран муфтовый | |
| 42 | Г***5 | Контргайка 0-15 | |
| 43 | 1***6 | Ручка | |
| 44 | 1***1 | Прокладка | |
| 45 | 1***0 | Датчик | |
| 46 | Н***Г | Шайба 4 | |
| 47 | 0***8 | Винт М4х10 | |
| 48 | 0***8 | Болт М8х16 |
