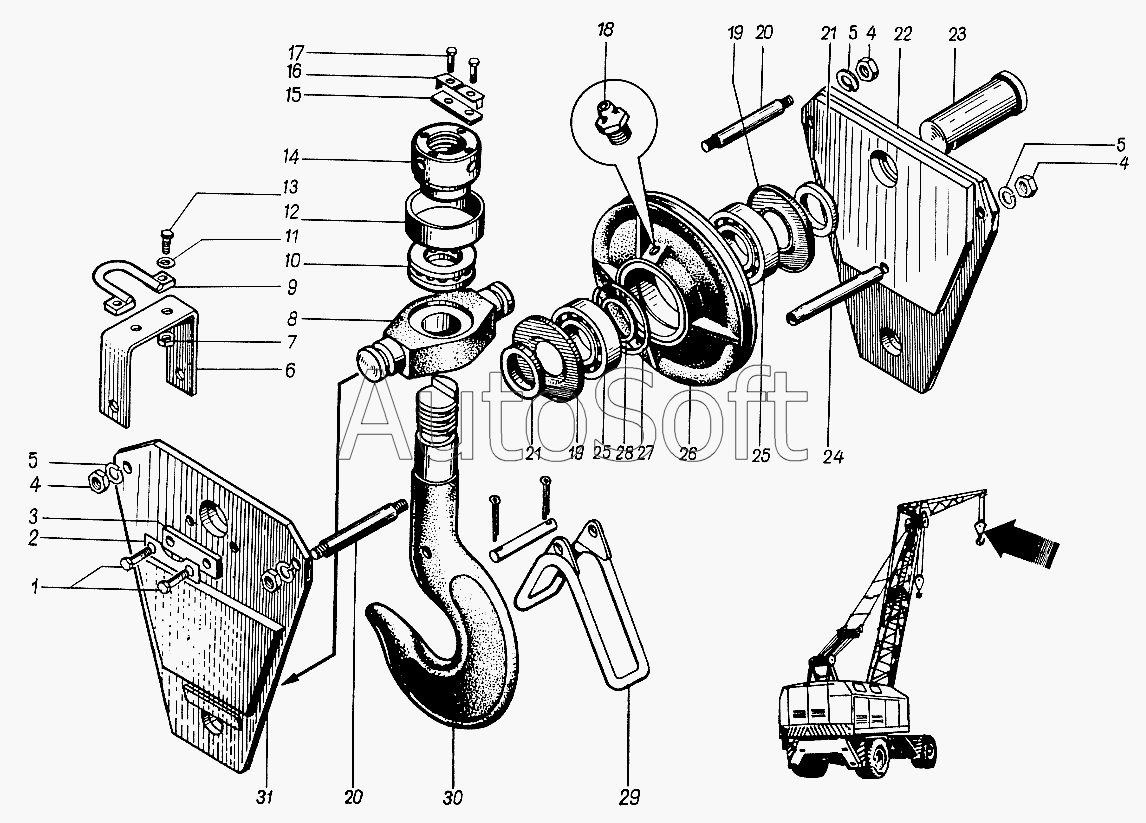

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Стреловое оборудование 4361А.32. Подвеска крюковая 3,2т 4631А.32-720
17
4361А.32-720
31
30
29
28
27
26
25
25
24
23
22
21
21
20
20
19
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
5
5
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4361А.32-720 | 4***0 | Подвеска крюковая 3,2т | |
| 1 | 0***8 | Болт М12х25 | |
| 2 | 3***7 | Шайба-замок | |
| 3 | 3***9 | Оседержатель | |
| 4 | 0***5 | Гайка М16 | |
| 5 | Н***Г | Шайба 16 | |
| 6 | 3***5 | Упор | |
| 7 | 0***5 | Гайка М8 | |
| 8 | 3***5 | Траверса | |
| 9 | 3***0 | Хомут | |
| 10 | 8***8 | Подшипник | |
| 11 | Н***Г | Шайба 8 | |
| 12 | 3***8 | Кольцо | |
| 13 | 0***8 | Болт М8х20 | |
| 14 | 3***6 | Гайка | |
| 15 | 3***3 | Планка | |
| 16 | 1***1 | Шайба 8 | |
| 17 | 0***8 | Болт М8х16 | |
| 18 | 1***3 | Масленка | |
| 19 | 3***1 | Крышка | |
| 20 | 3***2 | Шпилька | |
| 21 | 3***5 | Кольцо | |
| 22 | 3***0 | Щека | |
| 23 | 3***9 | Ось | |
| 24 | 3***1 | Ограничитель | |
| 25 | 3***0 | Подшипник | |
| 26 | 3***2 | Блок | |
| 27 | 3***4 | Кольцо | |
| 28 | 3***5 | Кольцо | |
| 29 | Г***Б | Замок 11-2 | |
| 30 | 3***7 | Крюк | |
| 31 | 3***0 | Щека |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
