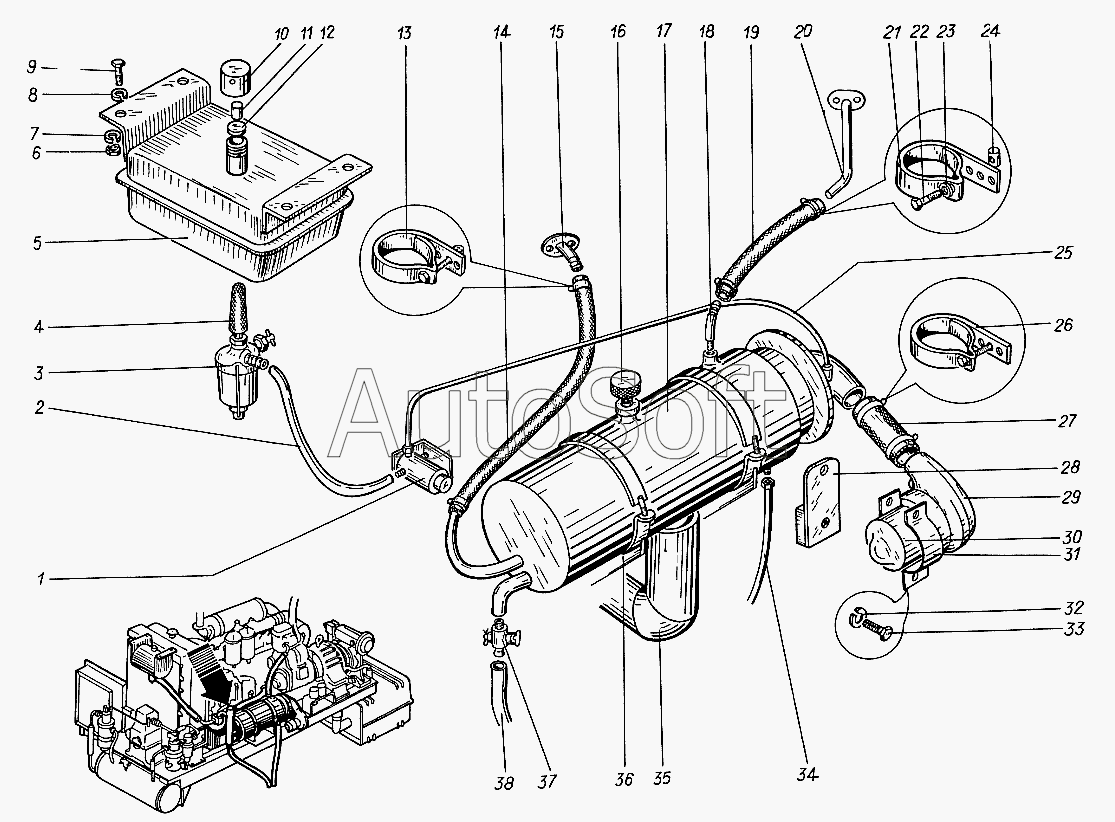

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Силовая установка 4361А.17. Установка подогревателя 4361А.17-2150
31
22
23
24
25
26
27
28
29
30
21
32
33
34
35
36
37
38
4361А.17-2150
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4361А.17-2150 | 4***0 | Установка подогревателя | |
| 1 | П***0 | Клапан электромагнитный | |
| 2 | 1***6 | Трубка | |
| 3 | 0***В | Фильтр-отстойник | |
| 4 | 1***0 | Фильтр | |
| 5 | 1***0 | Бак | |
| 6 | 0***5 | Гайка М10 | |
| 7 | Н***Г | Шайба 10 | |
| 8 | 1***6 | Прокладка | |
| 9 | 0***8 | Болт М10х25 | |
| 10 | 2***6 | Заглушка | |
| 11 | 1***9 | Набивка | |
| 12 | 2***3 | Прокладка | |
| 13 | 1***0 | Хомут | |
| 14 | 1***6 | Рукав | |
| 15 | 1***2 | Трубка | |
| 16 | 0***3 | Пробка | |
| 17 | 1***0 | Котел | |
| 19 | 1***9 | Рукав | |
| 20 | 1***0 | Фланец | |
| 21 | 1***0 | Хомут | |
| 22 | 0***8 | Болт М6х35 | |
| 23 | 1***2 | Шайба 6х1,5 | |
| 24 | 2***2 | Гайка | |
| 25 | 1***0 | Трубка | |
| 26 | 1***0 | Хомут | |
| 27 | 1***3 | Рукав | |
| 28 | 1***0 | Кронштейн | |
| 29 | П***0 | Вентилятор подогревателя | |
| 30 | М***2 | Электродвигатель | |
| 31 | 1***6 | Хомут | |
| 32 | Н***Г | Шайба 8 | |
| 33 | 0***8 | Болт М8х14 | |
| 34 | 1***0 | Труба | |
| 35 | 1***0 | Газоход | |
| 36 | 1***0 | Кронштейн | |
| 37 | П***7 | Кран | |
| 38 | 1***5 | Трубка |
