Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Силовая установка 4361А.17. Установка радиатора 4316А.17-60
1
2
3
4
5
6
7
7
8
9
10
11
12
13
13
14
14
15
15
16
16
16
17
18
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47

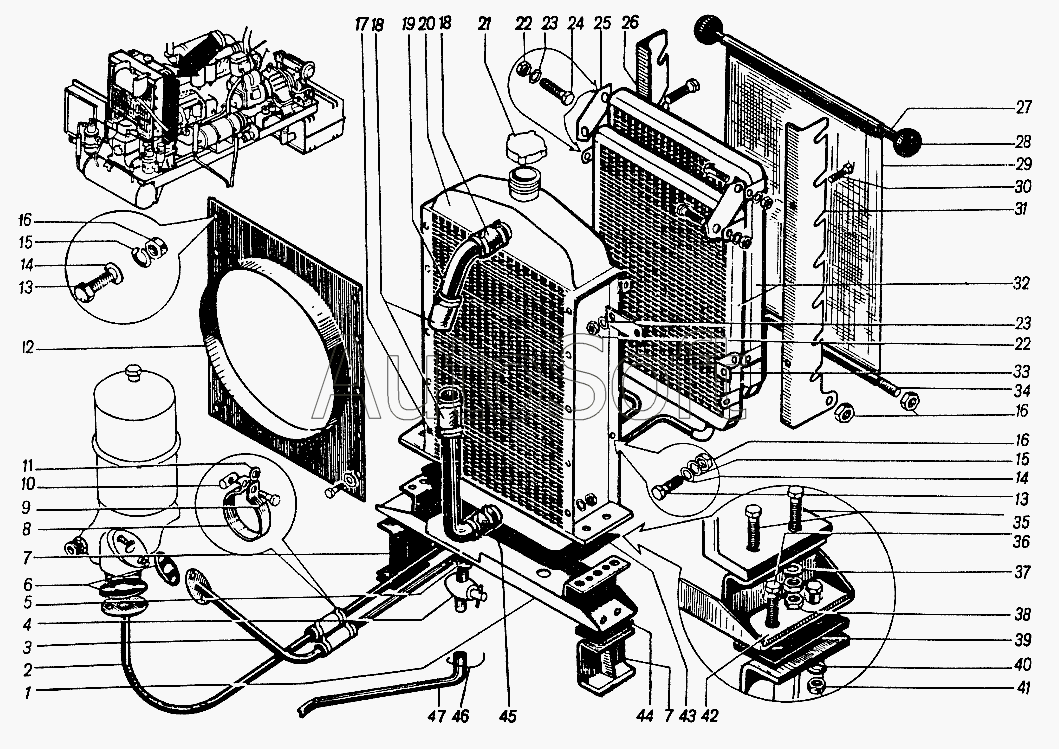

4361А.17-60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4361А.17-60 | 4***0 | Установка радиатора | |
| 1 | 1***0 | Корыто | |
| 2 | 1***0 | Труба | |
| 3 | 1***0 | Труба | |
| 4 | К***2 | Кран | |
| 5 | 1***8 | Штуцер | |
| 6 | 1***4 | Прокладка | |
| 7 | 1***0 | Стойка | |
| 8 | 1***1 | Хомут | |
| 9 | 0***8 | Болт М6х25 | |
| 10 | 2***2 | Гайка | |
| 11 | 1***2 | Шайба 6х1,5 | |
| 12 | 1***4 | Диффузор | |
| 13 | 0***8 | Болт М6х16 | |
| 14 | 1***7 | Шайба | |
| 15 | Н***Г | Шайба 6 | |
| 16 | 0***5 | Гайка М6 | |
| 17 | 1***5 | Труба | |
| 18 | 1***9 | Рукав | |
| 19 | 1***6 | Труба | |
| 20 | С***2 | Радиатор водяной | |
| 21 | С***3 | Пробка | |
| 22 | 0***5 | Гайка М8 | |
| 23 | Н***Г | Шайба 8 | |
| 24 | 0***8 | Болт М8х25 | |
| 25 | 1***8 | Планка | |
| 26 | 1***1 | Лист | |
| 27 | 1***6 | Стержень | |
| 28 | 1***2 | Ручка | |
| 29 | 1***7 | Шторка | |
| 30 | 0***8 | Болт М8х16 | |
| 31 | 1***2 | Лист | |
| 32 | С***2 | Радиатор масляный | |
| 33 | 1***7 | Кронштейн | |
| 34 | 1***5 | Стержень | |
| 35 | 0***8 | Болт М10х50 | |
| 36 | 0***8 | Болт М12х50 | |
| 37 | Н***Г | Шайба 10 | |
| 38 | 0***5 | Гайка М10 | |
| 39 | 1***8 | Прокладка | |
| 40 | Н***Г | Шайба 12 | |
| 41 | 0***5 | Гайка М12 | |
| 42 | 1***2 | Накладка | |
| 43 | 1***9 | Прокладка | |
| 44 | 1***7 | Прокладка | |
| 45 | 1***0 | Хомут | |
| 46 | Н***4 | Проволока 1,0 | |
| 47 | 1***3 | Трубка |
