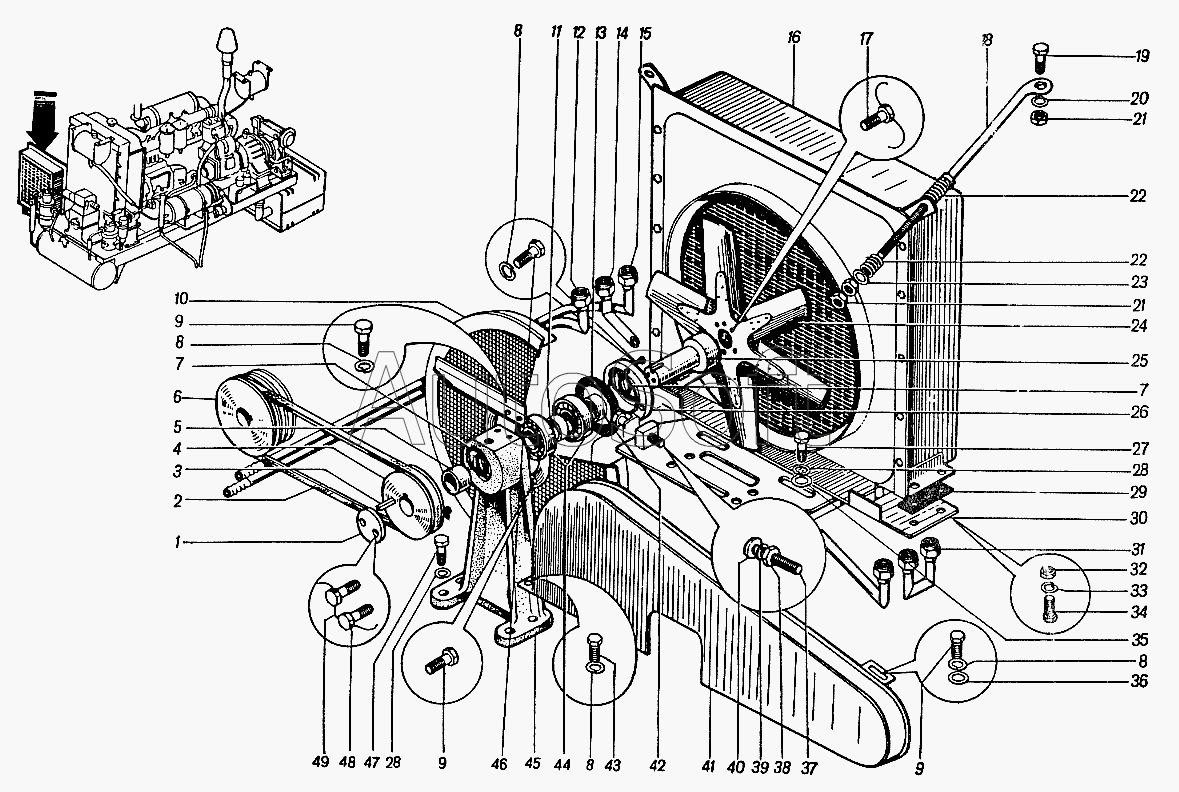

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Силовая установка 4361А.17Т. Установка дополнительного радиатора 4361А.17-1300Т
1
2
3
4
5
6
7
7
8
8
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
4361А.17-1300Т
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4361А.17-1300Т | 4***Т | Установка дополнительного радиатора | |
| 1 | 1***Т | Шайба | |
| 2 | Б***Т | Ремень | |
| 3 | 1***Т | Шпонка | |
| 4 | 1***Т | Шкив | |
| 5 | 1***Т | Втулка | |
| 6 | 1***Т | Шкив | |
| 7 | Г***6 | Кольцо СП66-49-6 | |
| 8 | Н***Г | Шайба 8 | |
| 9 | 0***8 | Болт М8х16 | |
| 10 | 1***Т | Кожух | |
| 11 | 1***Т | Втулка | |
| 12 | 1***Т | Трубка | |
| 13 | 1***Т | Прокладка | |
| 14 | 1***Т | Трубка | |
| 15 | 1***Т | Трубка | |
| 16 | 1***Т | Радиатор | |
| 17 | 0***8 | Болт 3М10х25 | |
| 18 | 1***Т | Растяжка | |
| 19 | 0***8 | Болт М10х25 | |
| 20 | Н***Г | Шайба 10 | |
| 21 | 0***5 | Гайка М10 | |
| 22 | 1***Т | Пружина | |
| 23 | 1***2 | Шайба 10 | |
| 24 | 1***А | Вентилятор | |
| 25 | 1***Т | Вал | |
| 26 | 1***Т | Крышка | |
| 27 | 0***8 | Болт М16х40 | |
| 28 | Н***Г | Шайба 16 | |
| 29 | 1***Т | Прокладка | |
| 30 | 1***Т | Плита | |
| 31 | 1***Т | Трубка | |
| 32 | 0***5 | Гайка М12 | |
| 33 | Н***Г | Шайба 12 | |
| 34 | 0***8 | Болт М12х30 | |
| 35 | 1***2 | Шайба 16x3 | |
| 36 | 1***2 | Шайба 8х1,5 | |
| 37 | 1***Т | Болт | |
| 38 | 0***5 | Гайка М20 | |
| 39 | Н***Г | Шайба 20 | |
| 40 | 1***2 | Шайба 20 | |
| 41 | 1***Т | Кожух | |
| 42 | 1***Т | Втулка | |
| 43 | 0***8 | Болт М8х20 | |
| 44 | 2***8 | Подшипник | |
| 45 | 1***Т | Кронштейн | |
| 46 | 0***8 | Болт М8х25 | |
| 47 | 0***8 | Болт М16х30 | |
| 48 | 0***8 | Болт 3М8х16 | |
| 49 | Н***4 | Проволока 1,0 |
