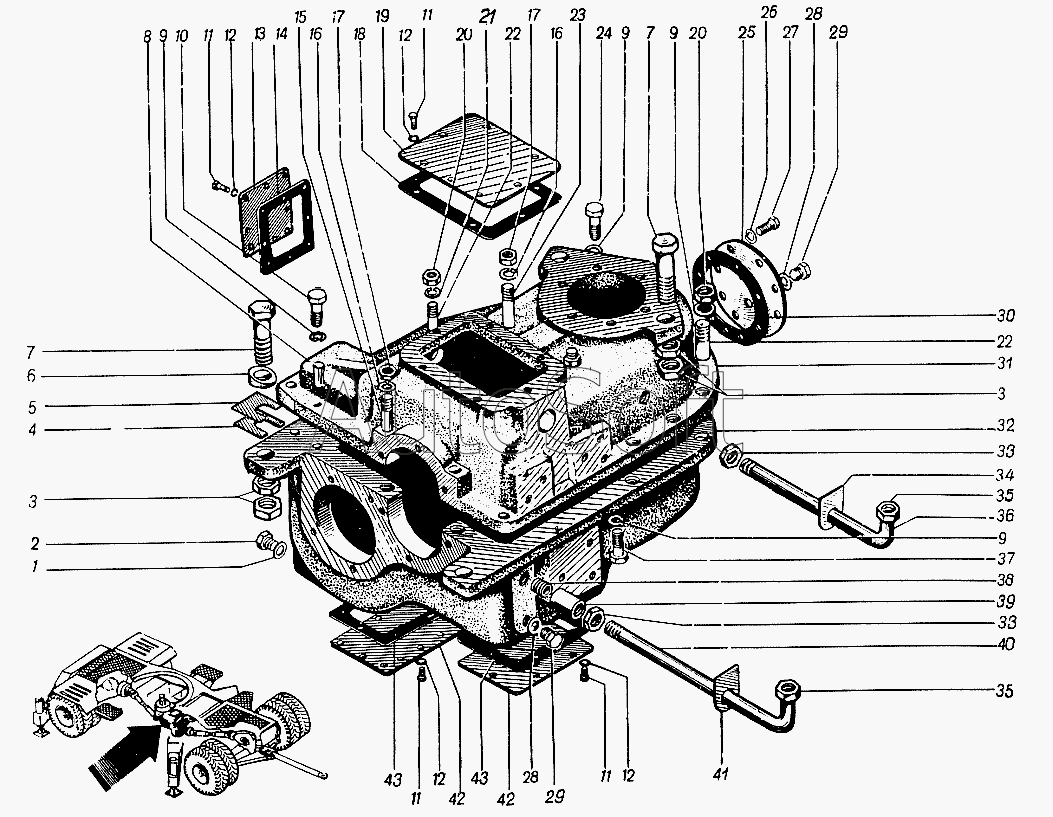

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Коробка перемены передач 4361А.03
1
2
3
3
4
5
6
7
7
8
9
9
9
9
10
11
11
11
11
12
12
12
12
13
14
15
16
16
17
17
18
19
20
20
21
22
22
23
24
25
26
27
28
28
29
29
30
31
32
33
33
34
35
35
36
37
38
39
40
41
42
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***6 | Шайба | |
| 2 | 0***3 | Пробка | |
| 3 | 0***5 | Гайка М30 | |
| 4 | 0***3 | Прокладка | |
| 5 | 0***4 | Прокладка | |
| 6 | 0***2 | Шайба | |
| 7 | 0***5 | Болт М30х140 | |
| 8 | 1***5 | Штифт 16x60 | |
| 9 | Н***Г | Шайба 16 | |
| 10 | 0***8 | Болт М16х50 | |
| 11 | 0***8 | Болт М8х16 | |
| 12 | Н***Г | Шайба 8 | |
| 13 | 0***1 | Крышка | |
| 14 | 0***2 | Прокладка | |
| 15 | 1***8 | Шпилька М20х110 | |
| 16 | Н***Г | Шайба 20 | |
| 17 | 0***5 | Гайка М20 | |
| 18 | 0***9 | Прокладка | |
| 19 | 0***8 | Крышка | |
| 20 | 0***5 | Гайка М16 | |
| 21 | Н***Г | Шайба 16 | |
| 22 | 0***0 | Болт М16х80 | |
| 23 | 0***3 | Шпилька | |
| 24 | 0***8 | Болт М16х70 | |
| 25 | 0***0 | Крышка | |
| 26 | Н***Г | Шайба 10 | |
| 27 | 0***8 | Болт М10х25 | |
| 28 | 0***8 | Шайба | |
| 29 | 0***8 | Пробка | |
| 30 | 0***8 | Прокладка | |
| 31 | 0***2 | Корпус | |
| 32 | 0***1 | Корпус | |
| 33 | Г***5 | Контргайка 0-20 | |
| 34 | 0***5 | Платик | |
| 35 | 2***6 | Заглушка | |
| 36 | 0***4 | Труба | |
| 37 | 0***8 | Болт М16х60 | |
| 38 | Н***7 | Ниппель 0-20 | |
| 39 | Н***8 | Муфта короткая 0-20 | |
| 40 | 0***6 | Труба | |
| 41 | 0***7 | Платик | |
| 42 | 0***8 | Крышка | |
| 43 | 0***9 | Прокладка |
