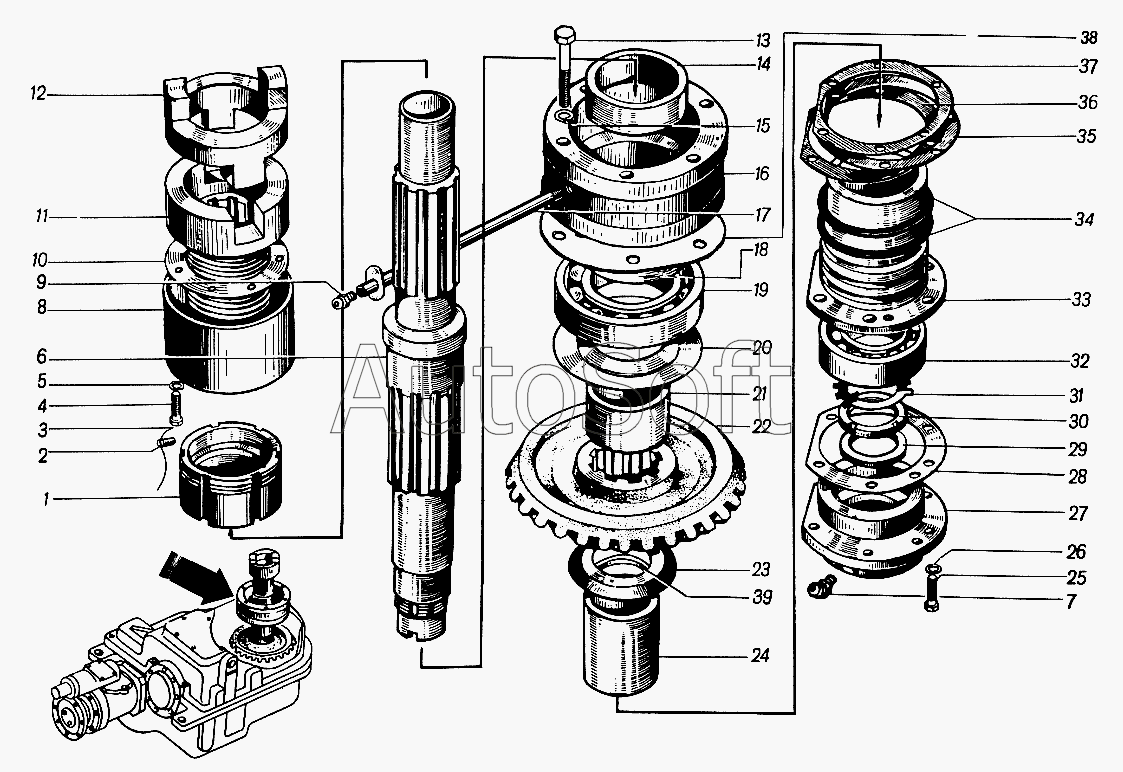

Каталог запасных частей к технике: ЮрМаш КС-4361А (1998). Коробка перемены передач 4361А.03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***4 | Гайка | |
| 2 | 0***2 | Винт М12х20 | |
| 3 | Н***4 | Проволока 1,0 | |
| 4 | 0***8 | Болт М8х16 | |
| 5 | Н***Г | Шайба 8 | |
| 6 | 0***2 | Вал | |
| 7 | 2***2 | Масленка | |
| 8 | 0***0 | Кожух | |
| 9 | 1***3 | Масленка | |
| 10 | 0***7 | Прокладка | |
| 11 | 0***3 | Полумуфта | |
| 12 | 0***1 | Крестовина | |
| 13 | 0***8 | Болт М16х45 | |
| 14 | 0***2 | Втулка | |
| 15 | Н***Г | Шайба 16 | |
| 16 | 0***2 | Крышка | |
| 17 | 0***3 | Трубка | |
| 18 | А***0 | Кольцо СП172-139-12 | |
| 19 | 2***4 | Подшипник | |
| 20 | 0***6 | Кольцо | |
| 21 | 0***7 | Втулка | |
| 22 | 0***9 | Колесо | |
| 23 | 0***1 | Кольцо | |
| 24 | 0***2 | Втулка | |
| 25 | 0***8 | Болт М10х55 | |
| 26 | Н***Г | Шайба 10 | |
| 27 | 0***8 | Крышка | |
| 28 | 0***9 | Прокладка | |
| 29 | Н***1 | Манжета 1.2-80x105-1 | |
| 30 | 0***6 | Гайка | |
| 31 | 0***7 | Шайба | |
| 32 | 3***8 | Подшипник | |
| 33 | 0***6 | Стакан | |
| 34 | 1***2 | Кольцо | |
| 35 | 0***5 | Прокладка | |
| 36 | 0***4 | Прокладка | |
| 37 | 0***3 | Прокладка | |
| 38 | 0***1 | Прокладка | |
| 39 | 0***3 | Шайба |
